3. Ослабьте фиксатор оси склонения и поворачивайте трубу телескопа до тех пор, пока она не будет
расположена параллельно оси прямого восхождения (рис.6).
4. Поверните монтировку так, чтобы труба (и ось прямого восхождения) была направлена на Полярную
звезду. Если с места наблюдения Полярная звезда не видна, сверьтесь с компасом и поверните
монтировку так, чтобы труба была направлена на север. На основании экваториальной монтировки

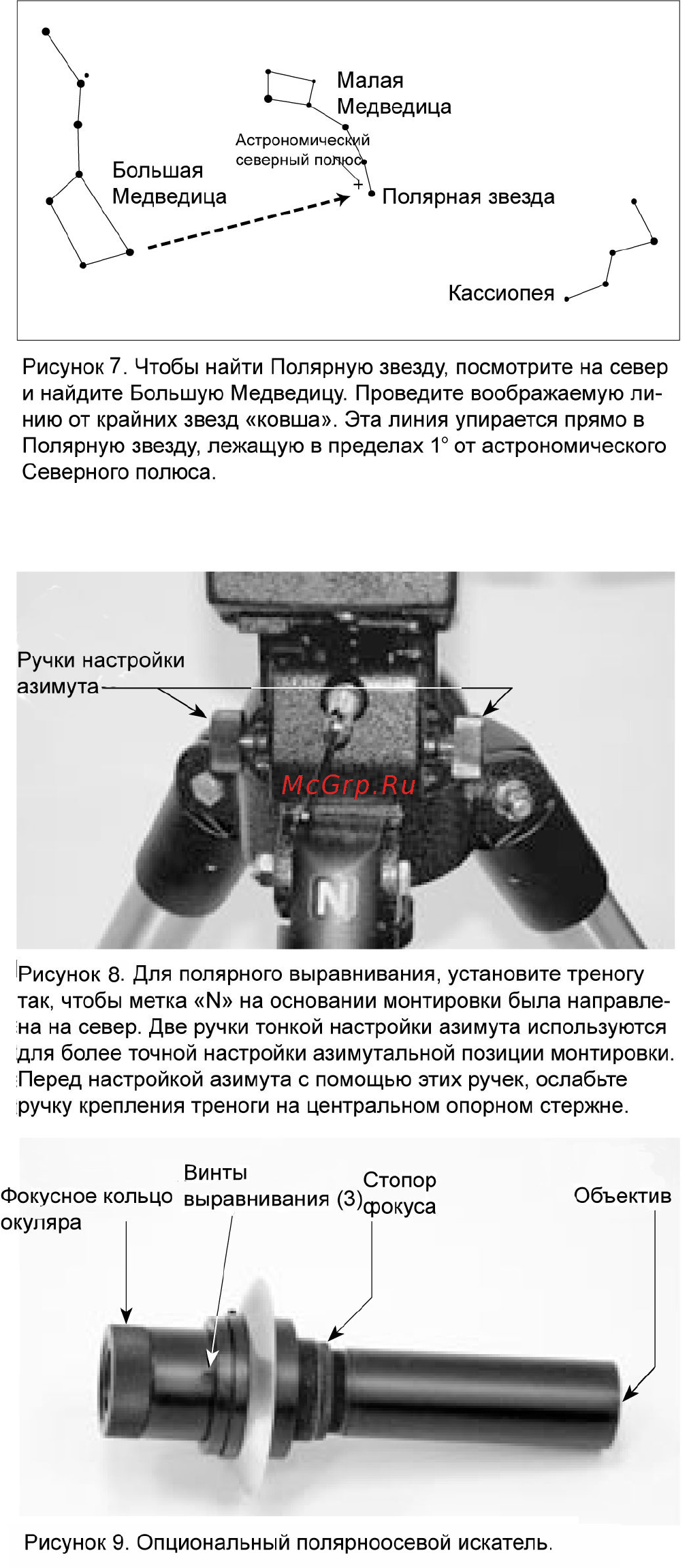

имеется большая буква "N” (рис.8); она должна
быть направлена на север.
Экваториальная монтировка теперь выровнена
для обычных наблюдений. Более точное наведе-
ние рекомендуется для астрофотографии.
С этого момента Вы не должны ни регулировать
телескоп по азимуту или широте, ни перемещать
треногу. Эти действия собьют полярное выравни-
вание. Телескоп можно только вращать вокруг
осей прямого восхождения и склонения.
Полярное наведение с опциональным
полярноосевым искателем
На монтировку телескопа-рефрактора SkyView Pro
127 мм EQ можно дополнительно установить по-
лярноосевой искатель (рис.9). Он устанавливается
внутри оси прямого восхождения и значительно
упрощает процедуру полярного выравнивания.
Для установки полярноосевого искателя снимите
заднюю крышку оси прямого восхождения и до
упора вкрутите полярноосевой искатель в эквато-
риальную монтировку.
Если Вы не можете увидеть с места наблюдения
Полярную звезду, провести точное полярное наве-
дение Вам не удастся. А для выравнивания монти-
ровки с использованием полярноосевого искателя
нужно сделать следующее.
Выравнивание полярноосевого искателя
1. Взгляните на далекий объект через искатель (в
течение дня) и выставьте его точно по центру
прицела. Возможно, понадобится регулировать
широту и положение треноги. Вращая окуляр,
сфокусируйте полярноосевой искатель.
2. Поверните монтировку на 180º по оси прямого
восхождения. Опять же, возможно, лучше
снять противовес и оптическую трубу.
3. Взгляните на тот же объект снова. Он по-преж-
нему в центре? Если да, дальнейшей настройки
не требуется. Если нет, смотрите в искатель,
одновременно вращая его. Вы заметите, что
объект движется по окружности. Вращением
трех регулировочных болтов выставьте объект
в видимый центр этой окружности. Повторяйте
эту процедуру до тех пор, пока объект не пере-
станет смещаться из центра во время враще-
ния монтировки.
Теперь полярноосевой искатель готов к использо-
ванию. Когда Вы не используете его, закрывайте
его задней крышкой оси прямого восхождения.
Использование полярноосевого искателя
1. Проведите процедуру приблизительного полярного выравнивания, как описано выше.
2. Ослабьте ручку фиксации склонения и поверните оптическую трубу так, чтобы она встала под углом
90° к оси прямого восхождения (рис. 10). Это позволит видеть полярноосевой искатель сквозь ось
прямого восхождения. Затяните ручку фиксации склонения.
