Orion SkyView Pro 127 [6/16] Выравнивание искателя

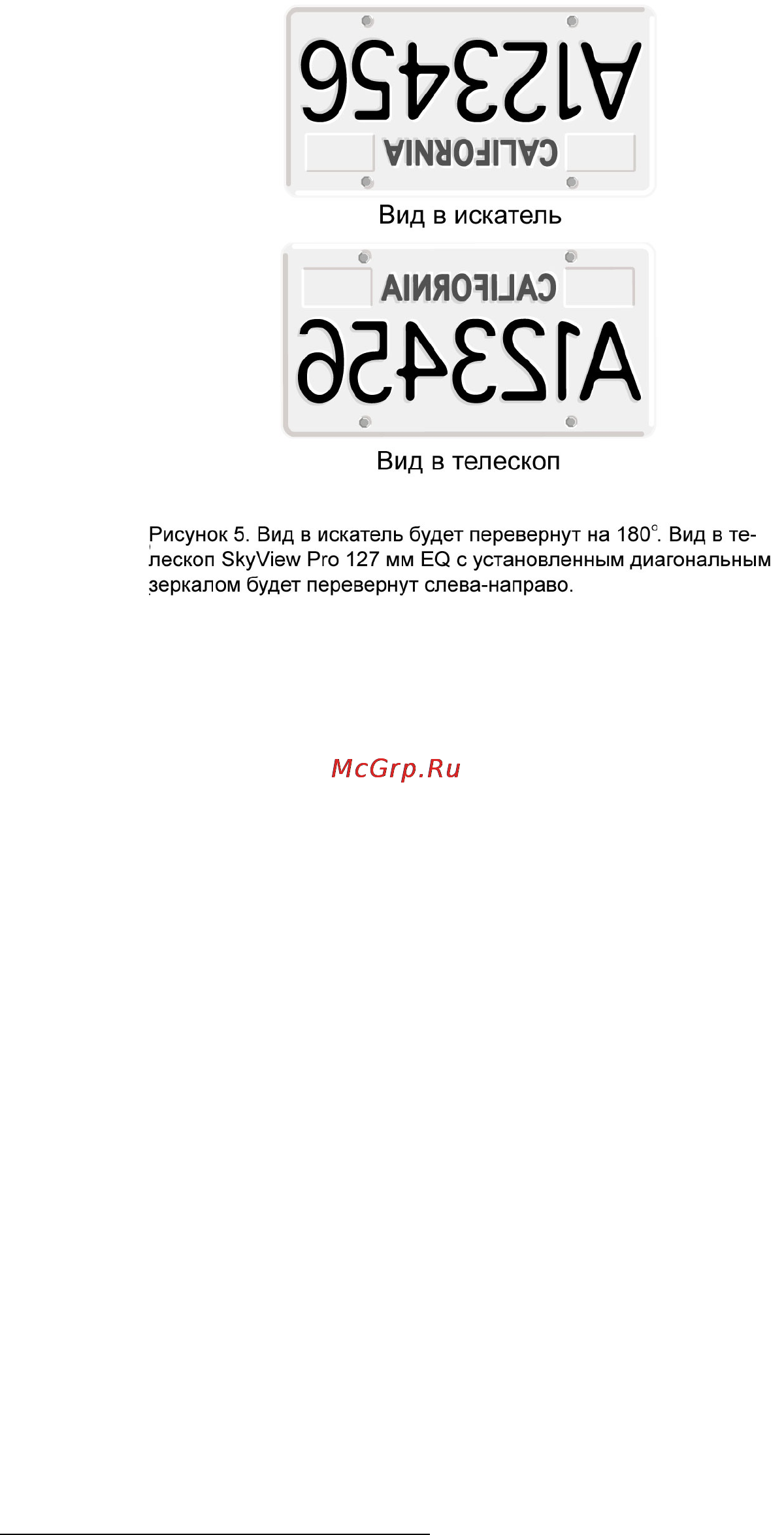

Примечание: вид в телескоп перевернут слева направо. Это нормально для телескопов с уста-

новленным диагональным зеркалом. Вид в искатель будет перевернут на 180°.

Если у Вас не получается сфокусироваться, выкрутите ручку против часовой стрелки до упора. Затем,

глядя в окуляр, медленно вращайте ручку фокусировки по часовой стрелке. Вскоре Вы поймаете точку

фокуса.

Носите ли Вы очки?

Если Вы носите очки, Вы можете проводить на-

блюдения и в очках. Для этого окуляр должен

иметь достаточную "зрительную поверхность",

чтобы можно было смотреть в очках. Вы можете

попытаться взглянуть в окуляр сначала в очках,

потом без них, и определить, насколько очки огра-

ничивают поле зрения. Если очки ограничивают

поле зрения, Вы можете проводить наблюдения

без них, просто перефокусировав телескоп.

Выравнивание искателя

Телескоп-рефлектор SkyView Pro 127 мм EQ по-

ставляется вместе с 8х40 искателем (8 – восьми-

кратное увеличение, 40 – диаметр линзы в мм).

Искатель имеет широкое поле обзора, которое по-

могает обнаружить объект, чтобы в дальнейшем

наблюдать его в основной телескоп, у которого

поле обзора значительно меньше.

Искатель имеет подпружиненный кронштейн, с по-

мощью которого выравнивание проводить проще.

При любом вращении болтов пружина двигается

вперед и назад, удерживая искатель в кронштей-

не.

Искатель должен быть аккуратно отъюстирован для правильного использования. Для этого наведите

основной телескоп на объект, удаленный как минимум на 400 м, например на столб или трубу. Делайте

это, ослабив стопорные ручки прямого восхождения и склонения. Установите телескоп так, чтобы объект

появился в поле зрения окуляра, и вновь затяните стопорные ручки. Вращайте ручку фокусировки, пока

изображение не сфокусируется. Используйте кабели контроля перемещения для центровки объекта в

окуляре.

Теперь взгляните в искатель. Объект виден? Идеально, если он где-то в поле зрения искателя. Если нет,

потребуется грубая настройка регулировочными болтами до тех пор, пока объект не окажется в поле

зрения искателя.

Когда объект окажется в поле зрения искателя, Вы можете провести более точную настройку регулиров-

кой тех же самых болтов, выставив его прямо в перекрестье прицела. После того как объект оказался

точно в центре искателя, взгляните в телескоп. Там он должен также оказаться в центре. Если нет, по-

вторите все полностью и не двигайте телескоп во время настройки искателя.

Положение искателя следует проверять перед каждым сеансом наблюдений. Это легко сделать ночью.

Выберите звезду или планету поярче, выставьте ее по центру в окуляре телескопа и затем вращайте

болты искателя, пока выбранный объект также не окажется точно под прицелом искателя.

Фокусировка искателя

Если изображения получаются расфокусированными, Вам нужно будет подстроить искатель под Ваши

глаза. Ослабьте фиксирующее кольцо позади линзы объектива на корпусе искателя (рис.3а). Сфокуси-

руйте искатель на отдаленном объекте, вращая линзу объектива вперед и назад. Точную фокусировку

лучше проводить на яркой звезде. Как только изображение станет четким, закрутите фиксирующее коль-

цо. Больше фокусировку проводить не потребуется.

Расчет увеличения

Для вычисления усиления комбинации телескопа и окуляра просто разделите фокусное расстояние

телескопа на фокусное расстояние окуляра:

Телескоп-рефлектор SkyView Pro 127 мм EQ, с фокусным расстоянием 1540 мм, в сочетании с 25-мм

окуляром дает усиление:

1540мм/25мм=62х

)_(__

ммокулярарасстояниефокусное

ммтелескопарасстояниефокусное

Увеличение
