ватор. Когда телескоп направлен к северу от астрономического экватора, значения склонения положи-
тельны, к югу – отрицательны.
Например, координаты Туманности Ориона в звездном атласе выглядят так: R.A. 5h 35.4m Dec. –5° 27'
Это значит: прямое восхождение – 5ч. 35,4 мин, склонение – -5 градусов 27 угловых минут (в одном граду-
се 60 угловых минут).
Прежде чем пользоваться координатными кругами для определения местонахождения объектов, крепле-
ние должно быть полярно выровнено, а круг отсчета прямого восхождения – откалиброван.
Калибровка координатного круга склоне-
ния
1. Ослабьте фиксатор оси склонения и установите
телескоп так, чтобы склонение было максималь-
но параллельно оси прямого восхождения, как
показано на рис.1. Затяните фиксатор оси скло-
нения.
2. Ослабьте один из винтов на координатном круге
склонения, так чтобы круг свободно вращался.
Установите его значение 90° точно напротив
стрелки-индикатора. Затяните винт координатно-
го круга склонения.
Калибровка координатного круга прямо-
го восхождения
1. Идентифицируйте яркую звезду близ экватора (склонение = 0°) и найдите ее координаты в звездном
атласе.
2. Ослабьте фиксаторы осей восхождения и склонения, чтобы телескоп мог свободно вращаться.
3. Наведите телескоп на яркую звезду с известными координатами. Затяните фиксаторы осей. Центри-
руйте звезду в поле зрения при помощи кабелей контроля.

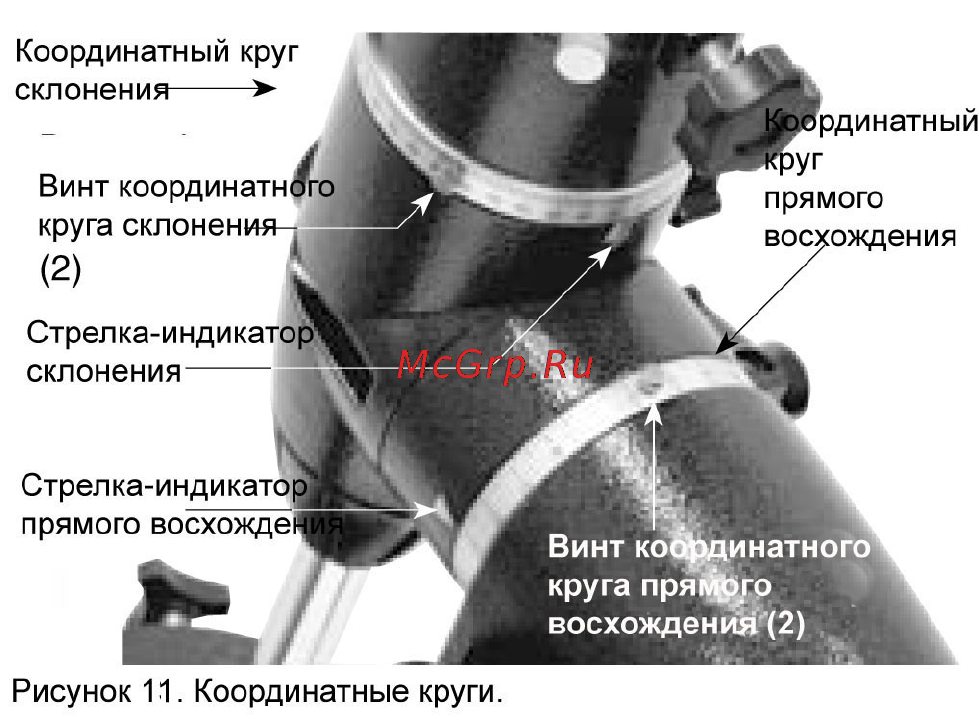

4. Ослабьте один из винтов координатного круга прямого восхождения (рис.13). Поверните координат-
ный круг так, чтобы металлическая стрелка указывала на значение прямого восхождения, указанное в
атласе. Помните, что для координатного круга прямого восхождения используется нижний набор чи-
сел. Затяните винт координатного круга прямого восхождения.
Нахождение объектов с помощью координатных кругов
Теперь, когда оба координатных круга откалиброваны, найдите в звездном атласе координаты объекта,
который хотите рассмотреть.
1. Ослабив фиксатор склонения, вращайте телескоп до тех пор, пока значение склонения из атласа не
будет соответствовать значению склонения на шкале круга отсчета. Помните, что значения склонения
положительны, когда телескоп направлен на север от астрономического экватора (склонение = 0°), и
отрицательны, когда телескоп направлен к югу. Снова затяните фиксатор.
2. Ослабив фиксатор восхождения, поворачивайте телескоп, пока значение восхождения из атласа звез-
ды не будет соответствовать значению на круге отсчета восхождения. Не забудьте использовать ниж-
ний набор значений восхождения на координатном круге. Затяните фиксатор.
Большинство координатных кругов недостаточно точны, чтобы объект оказался точно в центре окуляра
телескопа, но они позволяют объекту попасть в поле зрения искателя, при условии, что экваториальное
крепление точно полярно выровнено. Используйте кабели контроля, чтобы центрировать объект в поле
искателя; он должен появиться в поле зрения телескопа.
Координатные круги должны калиброваться каждый раз, когда Вы хотите определить местонахождение
нового объекта. Сделайте так, откалибровав координатные круги на центрированном объекте перед пере-
ходом к следующему.
