Приложение: Коллимация
Коллимация - процесс регулировки зеркал, так что-
бы они были выровнены друг относительно друга.
Оптика телескопа выровнена на фабрике и не тре-
бует дополнительной регулировки, если только с
телескопом не обращались грубо. В этом приложе-
нии объясняется, как проверить коллимацию опти-
ки и выровнять ее самостоятельно, если это необ-
ходимо.
Проверка телескопа
Прежде чем начать регулировку первичного зерка-
ла, Вы должны удостовериться, что коллимация
действительно необходима.
На закате установите телескоп на его место для наблюдений и дайте ему акклиматизироваться к темпе-
ратуре, минут 30-60. Наведите телескоп на яркую звезду так, чтобы ее изображение находилось точно по
центру окуляра. Медленно расфокусируйте изображение. Если оптика телескопа отрегулирована пра-

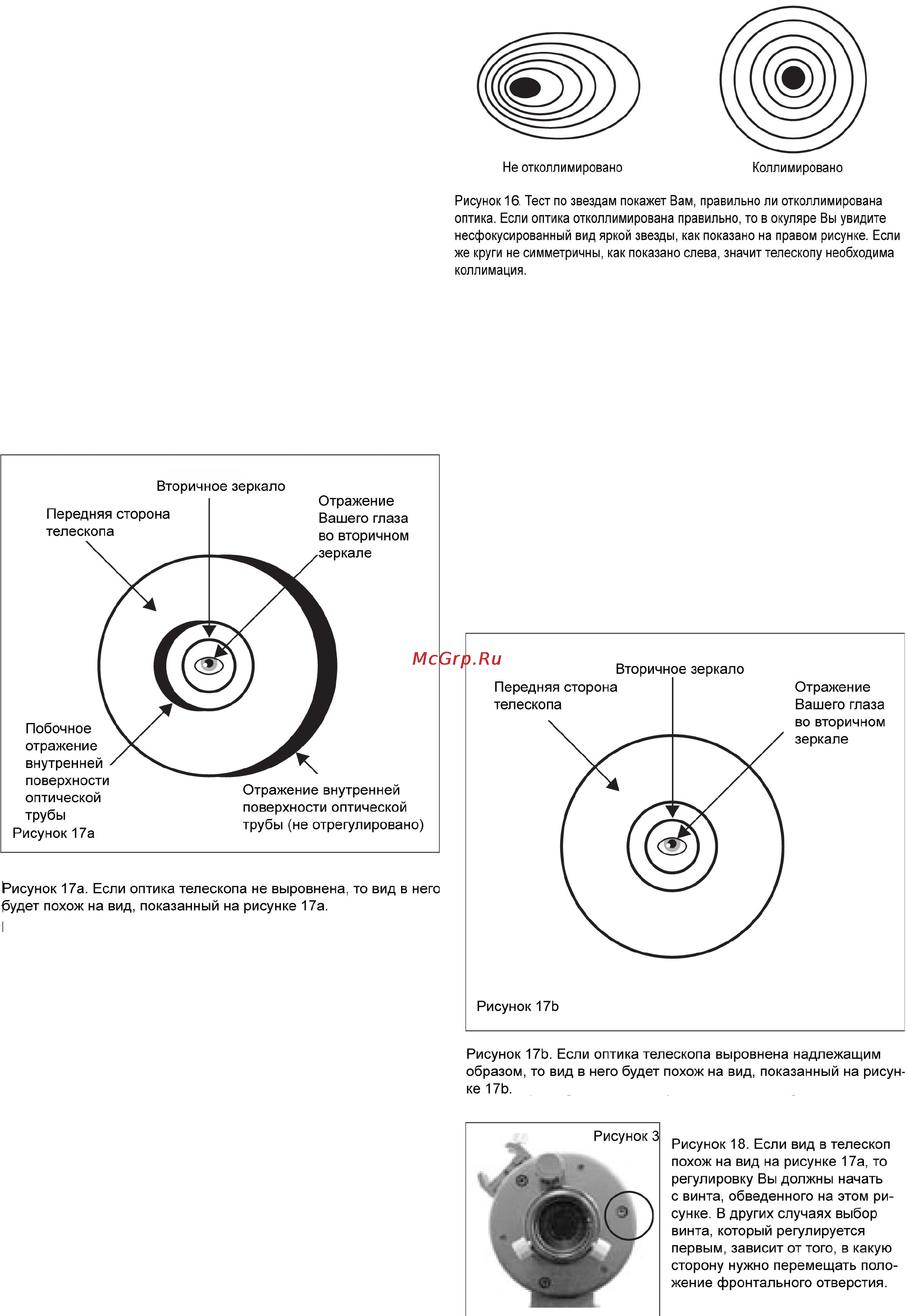

вильно, расширившийся диск должен быть правильным кругом (см. рис.16). Если изображение несиммет-
ричное, оптика не отрегулирована. Тень от вторичного зеркала должна появиться в самом центре расфо-
кусированного изображения, как дырка в пончике. Если "дырка" окажется вне центра, телескоп не отрегу-
лирован.
Если при проведении такой проверки яркая звезда
не будет располагаться точно по центру окуляра, оп-
тика будет казаться неотрегулированной, даже при
идеально выровненных зеркалах. Крайне важно,
чтобы положение телескопа было центрировано на
звезде, поэтому с течением времени требуется кор-
ректировать положение телескопа из-за движения
ночного неба.
Коллимация
Для коллимации телескопа снимите с него диаго-
нальное зеркало и окуляр (и защиту от пыли) и вз-
гляните в отверстие в задней части трубы. Это луч-
ше делать в ярко освещенном помещении, с теле-
скопом, направленном на белую стену. Пытайтесь
смотреть прямо по центру отверстия. Еще Вы може-
те использовать дополнительный коллимационный
окуляр Orion.
Вы можете сделать грубый коллимационный инстру-
мент из футляра для 35-мм фотопленки. На нем нет
прицела, но все-таки это лучше, чем ничего. От-
режьте от футляра стаканчик, примерно сантиметр
от верхней кромки. Проделайте в донышке не-
большое отверстие, миллиметр-полтора в диамет-
ре. Вставьте получившийся инструмент в фокуси-
ровщик, как обычный окуляр, дном наружу.
