Болт М6х30

Болт М6х50

Втулка 14 мм

Втулка 25 мм

Втулка 30 мм

Втулка 35 мм

Шайба 6

Шайба 8

Экран

2 шт.

5 шт.

2 шт.

1 шт.

2 шт.

7 шт.

1 шт.

333.1943.1

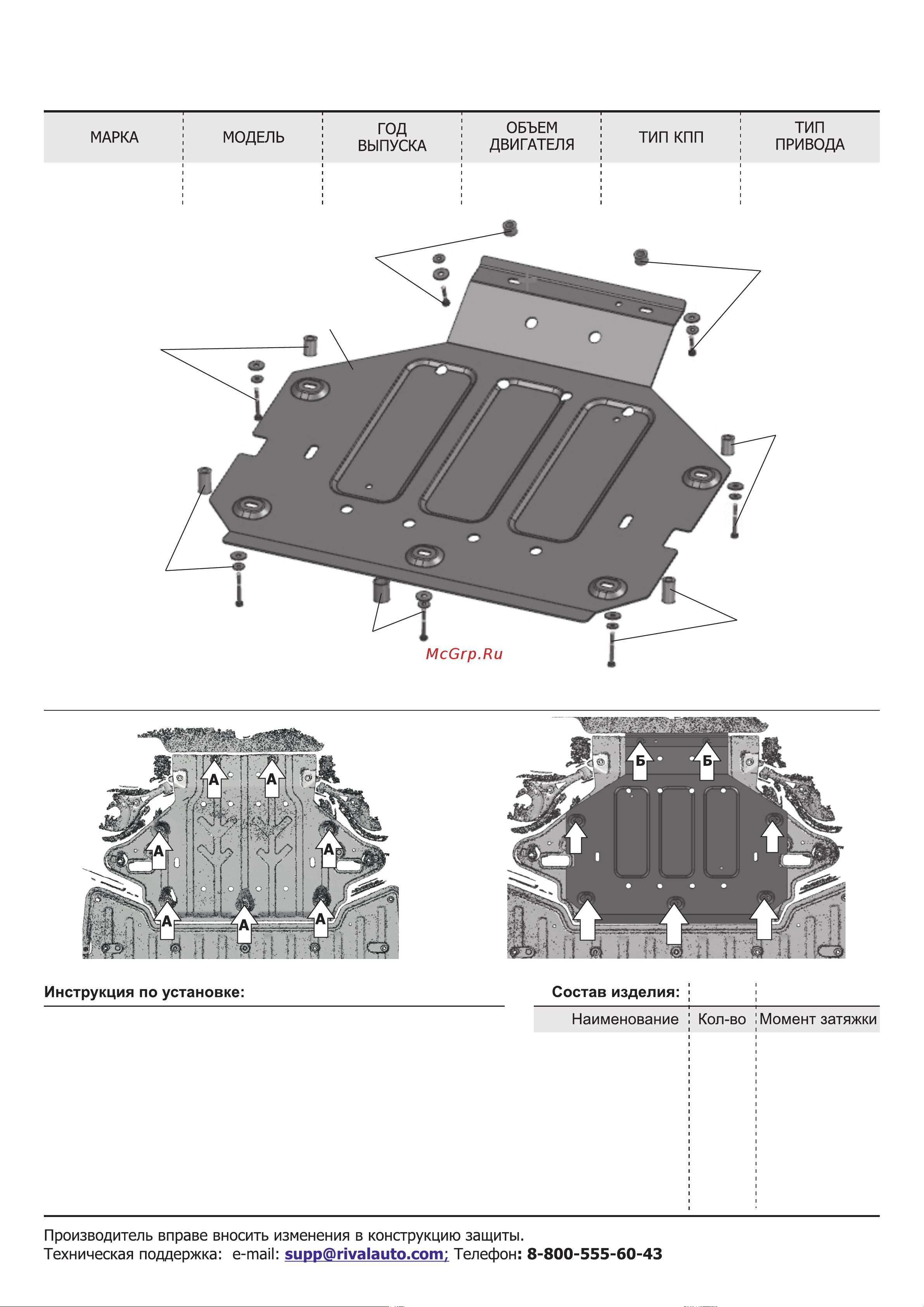

ИНСТРУКЦИЯ ПО УСТАНОВКЕ

ЗАЩИТА ЗАДНЕГО

ЭЛЕКТРОДВИГАТЕЛЯ

9 Нм

1. Выкрутить штатный крепёж в позициях (А).

2. Установить защиту: заднюю часть защиты закрепить болтами М6х30 и шайбами 6,8

через втулки 14 мм в резьбовых отверстиях (Б). Среднюю часть защиты закрепить болтами

М6х50 с шайбами 6,8 через втулки 25 мм в резьбовых отверстиях (В). Переднюю часть

защиты закрепить болтом М6х50 с шайбами 6,8 через втулки 30 мм в резьбовом отверстии

(Г), болтами М6х50 с шайбами 6,8 через втулки 35 мм в резьбовом отверстии (Д).

3. Затянуть все резьбовые соединения с необходимым усилием. Использование

пневмоинструмента запрещено.

Zeekr

2023-

Полный

Болт М6х30

Втулка 14 мм

Шайба 6

Шайба 8

Болт М6х50

Втулка 35 мм

Шайба 6

Шайба 8

Экран

Болт М6х50

Втулка 25 мм

Шайба 6

Шайба 8

Болт М6х50

Втулка 35 мм

Шайба 6

Шайба 8

Болт М6х50

Втулка 30 мм

Шайба 6

Шайба 8

Болт М6х50

Втулка 25 мм

Шайба 6

Шайба 8

Болт М6х30

Втулка 14 мм

Шайба 6

Шайба 8
