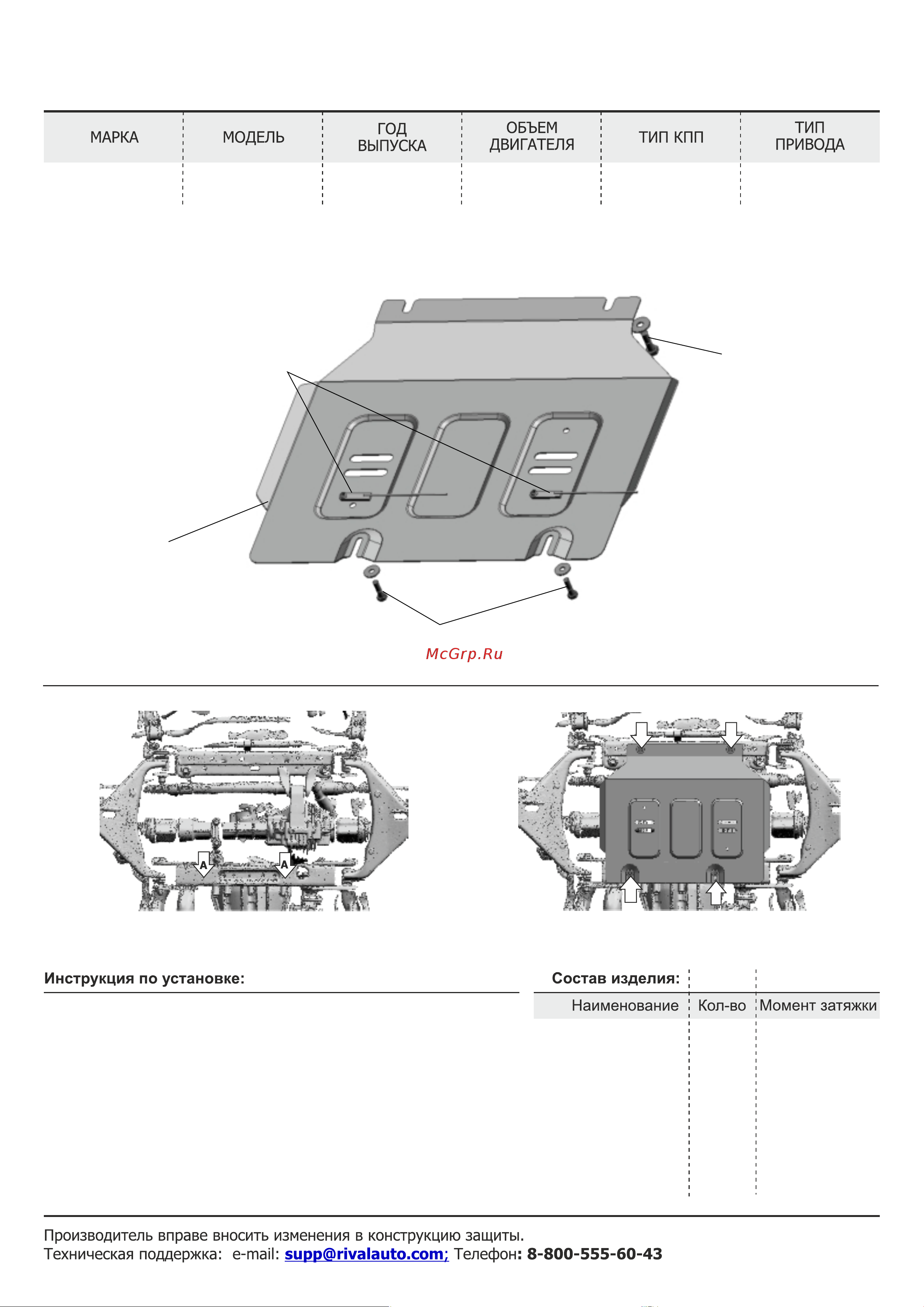

ИНСТРУКЦИЯ ПО УСТАНОВКЕ
ЗАЩИТА КАРТЕРА
111.02027.1
МКПП
Great Wall
2023-
Полный
King Kong Poer
Болт М10х1,25х30
Болт М8х30
Шайба 8
Шайба 10
Закладная гайка
Экран
2 шт.
2 шт.
2 шт.
2 шт.
2 шт.
1 шт.
.
49 Нм
24 Нм
1. Установить гайки закладные в отверстия в позициях (А). (Рис.1).
2. Вкрутить на 2-3 оборота болт М8х30 с шайбой 8 в позициях (А).
3. Установить защиту: заднюю часть завести открытыми пазами на вкрученные болты
М8х30 с шайбами 8 в позициях (А), переднюю часть закрепить в точках (Б)
болтами М10х1,25х40 с шайбами 10. (Рис.2).
4. Затянуть все резьбовые соединения с необходимым усилием. Использование
пневмоинструмента запрещено.
Экран
Рис .1 Рис .2
Закладная гайка
Болт М8х30
Шайба 8
А
А
Болт М10х1,25х40
Шайба 10
Б Б
2.0d
