Rival 333.8013.1 Руководство по эксплуатации онлайн
WWW.RIVALAUTO.COM
ИНСТРУКЦИЯ ПО УСТАНОВКЕ
ЗАЩИТА ДВИГАТЕЛЯ И КПП
333.8013.1
МАРКА
ГОД
ВЫПУСКА
ОБЪЕМ
ДВИГАТЕЛЯ
ТИП КПП
ТИП
ПРИВОДА
МОДЕЛЬ
Bestune T55
2021-
1,5
робот
ПЕРЕДНИЙ
FAW
Производитель вправе вносить изменения в конструкцию защиты.
Техническая поддержка: supp@rivalauto.com
Состав изделия:
Болт М8х40
Болт М8х25
Гайка закладная М8
Гайка закладная М8 с проволокой
Шайба 8
Защита
Кронштейн 1
Кронштейн 2
2 шт
4 шт
2 шт
2 шт
6 шт
1 шт
1 шт
1 шт
24.0 Нм
24.0 Нм
Момент затяжкиКол-воНаименование

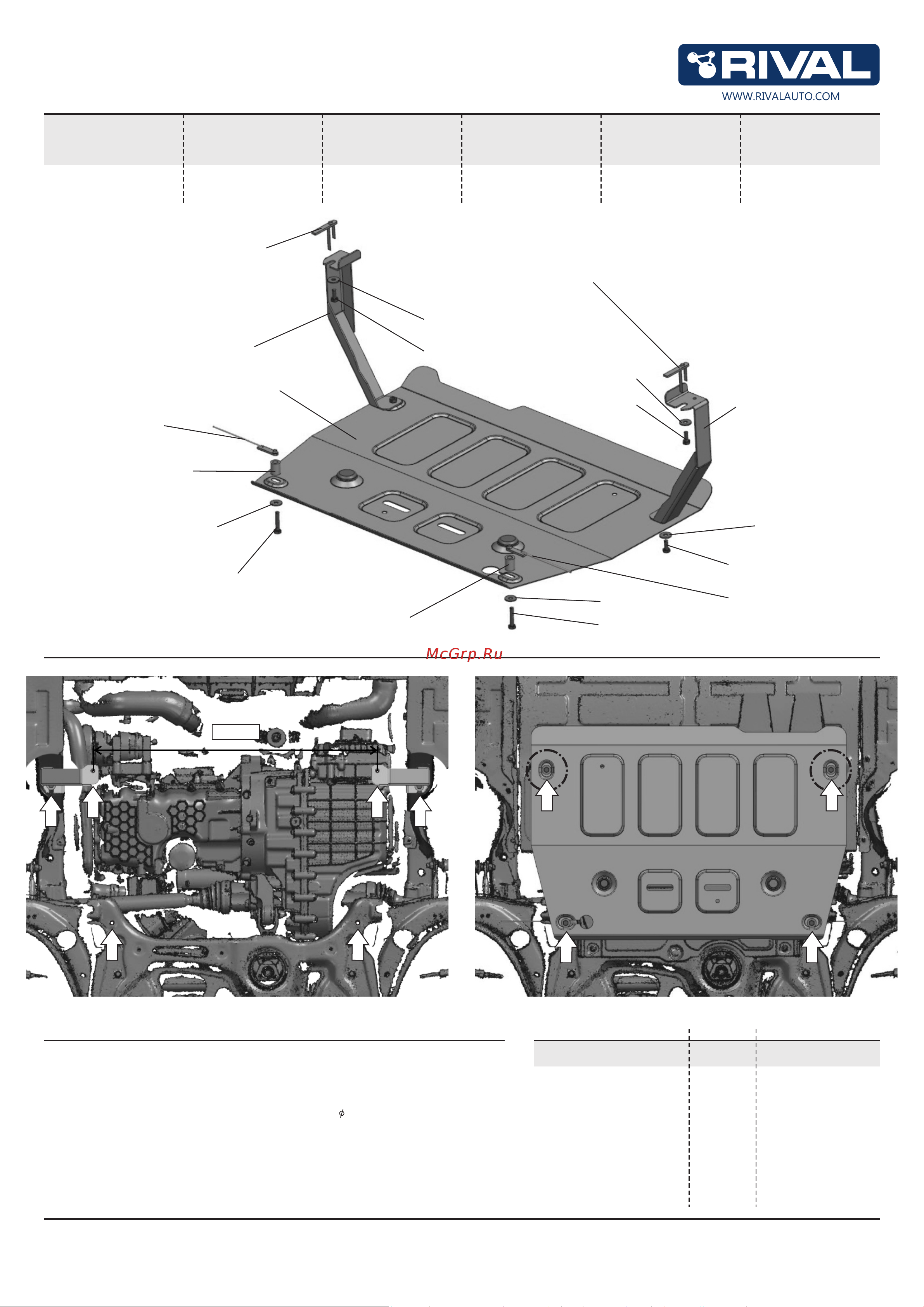

Инструкция по установке:
1. Снять штатный пыльник.
2. Установить гайки закладные М8 отверстия лонжеронов (А).
3. Закрутить болты М8х25 с шайбой 8 на 4-5 оборота в установленные гайки закладные М8 (А).
4. Завести кронштейны открытыми пазами на болты М8х25, чтобы межосевое расстояние между
точками (Б-Б) равнялось 740±3 мм.
5. Вырезать отверстия в штатном пыльнике под кронштейны ~ 70мм. Установить штатный
пыльник.
6. Завести гайку закладная М8 с проволокой под отверстие (Г). Закрутить болт М8х40 через
втулку с шайбой 8 на 2-3 оборота в гайку закладная М8 с проволокой через отверстие (Г).
7. Установить защиту. Завести экран открытым пазом на установленный болт М8х40 (Г) перед
втулкой. Переднюю часть закрепить болтами М8х25 (Б). Заднюю часть закрепить болтом М8х40
через втулку в отверстие (В).
8.Затянуть все резьбовые соединения с необходимым усилием, использование
пневмоинструмента запрещено!
Б
Г
В
740±3
Б
А А
Б
Б
Г
В
Гайка закладная М8
Кронштейн 1
Защита
Втулка
Гайка закладная М8
с проволокой
Шайба 8
Болт М8х40
Втулка
Шайба 8
Болт М8х40
Болт М8х40
Шайба 8
Кронштейн 2
Болт М8х25
Шайба 8
Гайка закладная М8
Шайба 8
Болт М8х25
Гайка закладная М8
с проволокой
