5.4 Настройка функций

5.4.1 Настройки интерфейсов связи

Настройку интерфейсов связи в ПО AdminTools по протоколу

СПОДЭС можно выполнить на вкладке «Конфигурация → Интерфейсный об-

мен» (рисунок 29). Группы «Опто

», «Com1

» и «Com2

» позволяют задать

индивидуальные настройки для каждого интерфейса связи. Описание парамет-

ров, включая и их отображения на ЖКИ и порядок изменения, описано в п.

5.3.2.1. Здесь же можно задать пароль считывателя (по умолчанию 12345678)

и конфигуратора (по умолчанию 1234567812345678).

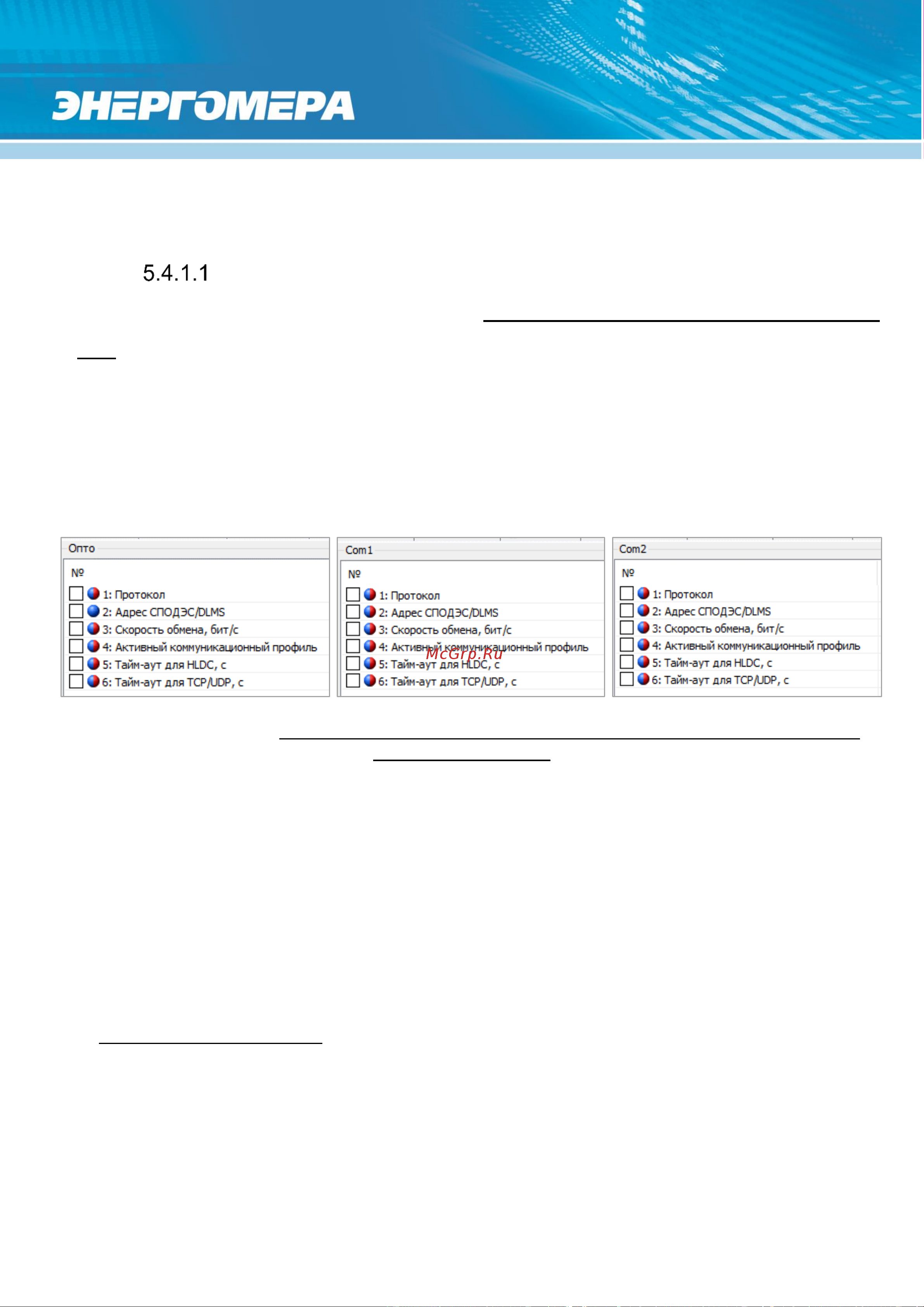

Рисунок 29 – Закладка «Конфигурация→Интерфейсный обмен→Опто/Com1/Com2» для

устройства СЕ 307

Все настройки, за исключением «Активный коммуникационный профиль»

аналогичны описанным в п. 5.4.1.1.

Настройка «Активный коммуникационный профиль» имеет следующие вари-

анты:

- HDLC – обмен осуществляется с применением коммуникационного про-

филя HDLC в соответствии с разделом 8 DLMS UA 1000-2 Ed. 8.3;

Оптический интерфейс

Для счетчика СЕ 307, COM1 это дополнительный интерфейс EIA-485 (контакты 16-17 счетчика см. рисунок

6);

Для счетчика СЕ 307, COM2 это интерфейс EIA-485 (контакты 18 счетчика см. рисунок 6).
