3
ЭЛЕКТРОПИТАНИЕ
Инструмент должен быть подключен к сети с напряжением, соответствующим напряжению,
указанному на маркировочной табличке. Использование тока пониженного напряжения может
привести к перегрузке инструмента. Род тока - переменный, однофазный.
ЭЛЕКТРИЧЕСКАЯ БЕЗОПАСНОСТЬ
1. Все сверлильные установки ELMOS оснащены Устройством защитного отключения. Основная
задача УЗО — защита человека от поражения электрическим током и от возникновения
пожара
вызванного утечкой тока через изношенную изоляцию проводов и некачественные соединения.
2. Рекомендуется ежемесячно проверять работоспособность УЗО. Наиболее простой способ
проверки — нажатие кнопки «тест», которая расположена на корпусе УЗО. Тест кнопкой может
производиться пользователем, то есть квалифицированный персонал для этого не требуется.
Если УЗО исправно и подключено к электрической сети, то
оно при нажатии кнопки «тест» должно
сразу же сработать (то есть отключить нагрузку). Если после нажатия кнопки нагрузка осталась
под напряжением, то УЗО неисправно и должно быть заменено.
3. Не вносите модификаций в штепсель в случае, если он не подходит, обратитесь к
квалифицированному электрику, чтобы поменять розетку.
4. Отремонтируйте или замените
поврежденный или изношенный шнур немедленно в ближайшем
сервисном центре.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Табл.1
Тип DC-100 DC-180 DC-200
Номинальная мощность (Вт) 1400 2400 3300
Питание (В/Гц) 230/50 230/50 230/50
Скорость вращения (об/мин)
1-я скорость
2-я скорость
1150
850
500
1000
Максимальный диаметр сверления (мм) 120 170 250
Максимальный ход (мм) 350 510 510
Вес (кг) 9,0 16,0 22,0

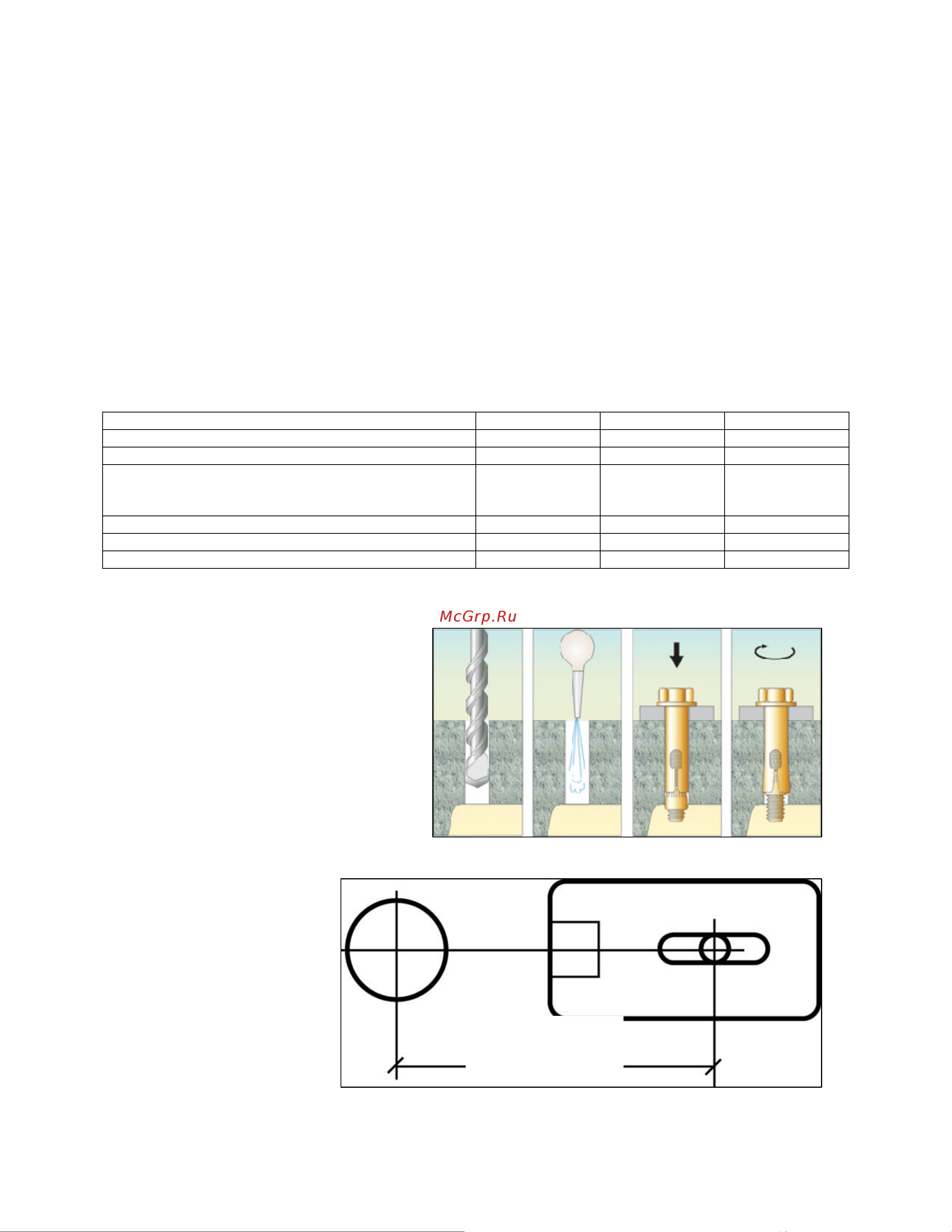

УСТАНОВКА
1. Снимите со стойки сверлильную головку (для облегчения монтажа основания).
2. Просверлите отверстие под анкерный
болт на расстоянии 200-280мм от
центра предполагаемого сверления и
очистите его (Рис.1-2).
3. Вставьте анкер с навешенной на него
монтируемой стойкой в отверстие,
забейте легкими ударами молотка до
упора.
4. После этого от руки затяните гайку
анкерного болта.
5. Установите на стойку сверлильную
головку.
6. Установите опорную стойку в
вертикальное положение. Опустите
сверлильную головку (без коронки) в нижнее положение, чтобы шпиндель коснулся обрабатывае-
мой поверхности.
7. Добейтесь совпадения
шпинделя сверлильной
головки с центром
предполагаемого
сверления.
8. Для выравнивания базы
используйте четыре
регулировочных винта
(поз.1, рис.3). После
настройки все
винты
необходимо законтрить
гайками.
9. Затяните окончательно гайку анкерного болта.
10. Установите алмазную коронку (поз.2, рис.4), накрутив ее на шпиндель сверлильной головки.
Фрезы выбирайте в зависимости от твердости обрабатываемой поверхности. Для модели DC-100
в комплект вложен переходник под коронки, которые распространены на Российском рынке.
Рис.1
Рис.2
20см для DC-100
25cм для DC-180
28см для DC-200
