Вначале на шпиндель накрутите переходник (поз.3, рис.4), а затем на сам переходник накрутите

коронку.

11. Подсоедините шланг подачи охлаждающей жидкости. С помощью краника (поз.4, рис.5) настройте

необходимую подачу воды к месту сверления.

12. Если существуют колебания в области скольжения между стойкой и

сверлильной головкой, срок

эксплуатации коронки сильно уменьшается. Когда существуют такие колебания, выполните

регулировку в следующей последовательности:

• При повороте рукоятки подачи ослабьте четыре стопорные гайки с двух сторон

сверлильной головки.

• Если есть ощущение, что скольжение сверлильной головки осуществляется легко, то

необходимо равномерно усилить затяжку четырех регулировочных винтов, поворачивая

их по

часовой стрелке. Если наоборот есть ощущение, что скольжение сверлильной

головки осуществляется с трудом, то нужно немного ославить затяжку четырех

регулировочных винтов, поворачивая их против часовой стрелки.

• После регулировки необходимо законтрить винты стопорными гайками.

13. Только для DC-200: Установка имеет две скорости сверления, которые выбираются в

зависимости от размеров алмазных коронок

и от тяжести операции сверления. Чем больше

диаметр алмазных коронок и тяжелее условия сверления, тем ниже скорость.

Внимание: никогда не переключайте скорости, если шпиндель установки еще крутится. Это

может привести к стиранию верхней части зубьев шестерен редуктора! Данная поломка не

подлежит гарантийному ремонту!

Дождитесь полной остановки шпинделя, затем начните переключение скоростей

. Ослабьте

поворотный переключатель, повернув его против часовой стрелки. Для понижения передачи

переведите переключатель в нижнее положение, для повышения передачи – в верхнее положение. В

том случае, если передача полностью не включилась, возьмите рожковый ключ (входит в комплект),

наденьте его на шпиндель, одной рукой поворачивайте шпиндель в одну или другую сторону, а

второй рукой полностью включите передачу. После включения передачи необходимо затянуть

поворотный переключатель, повернув его по часовой стрелке.

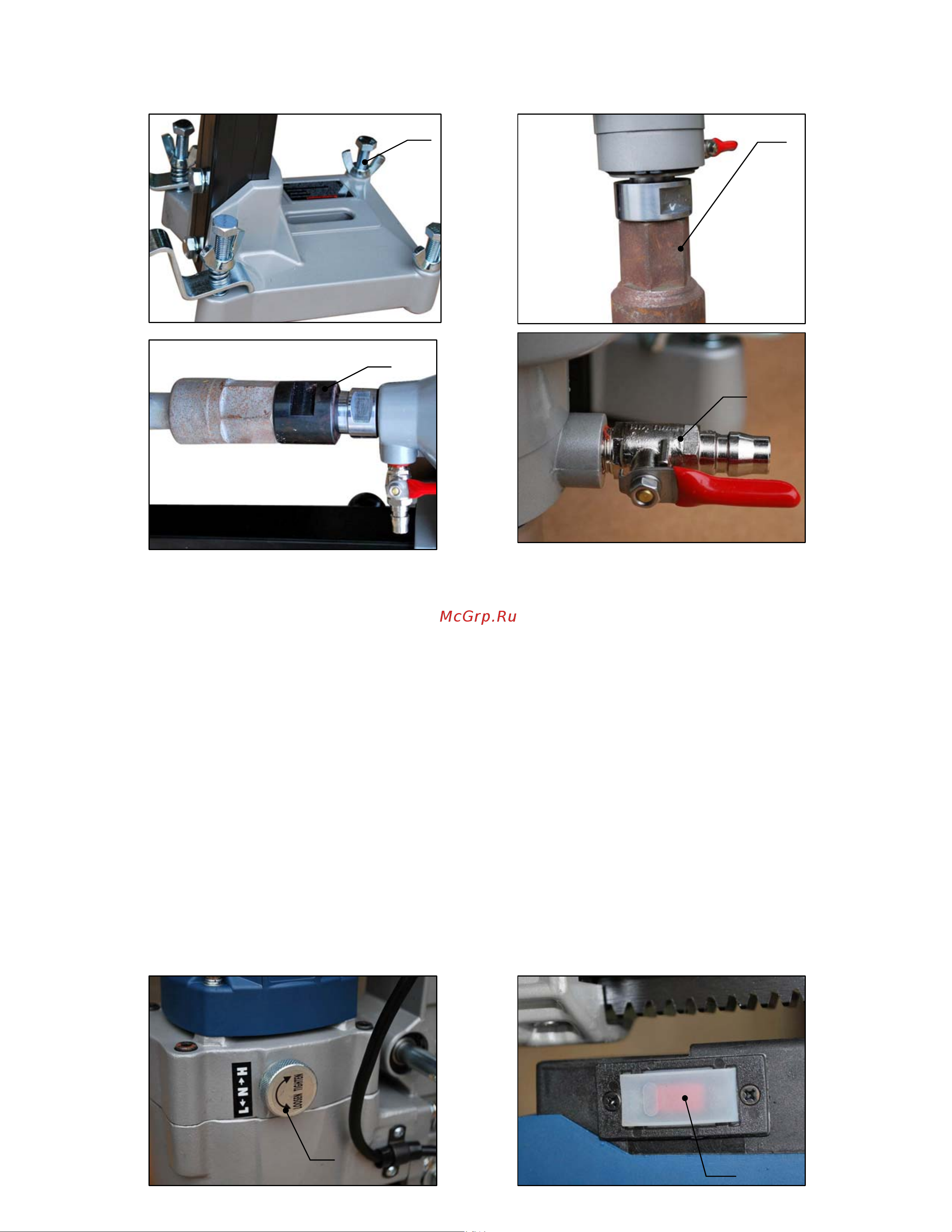

Рис.3

Рис.4

Рис.5

Рис.6

Рис.7
