Korting HGG 6987 CTN FLC [11/0] Вентиляция помещения
![Korting HGG 6987 CTN FLC [11/0] Вентиляция помещения](/views2/2025958/page11/bgb.png)
11
ВЕНТИЛЯЦИЯ ПОМЕЩЕНИЯ
Этот прибор не соединен с оборудованием для удаления продуктов сгорания. В помещении, где
устанавливается варочная поверхность, должна быть предусмотрена система удаления продуктов
сгорания. Это может быть либо вытяжка, либо вентилятор на окне или вентиляционном отверстии,
включающиеся при использовании прибора. В помещении, где устанавливается прибор, должен
быть предусмотрен естественный приток воздуха для нормального горения газа и для вентиляции.
Объем воздуха в помещении должен составлять не менее 20 м³.
Естественный приток воздуха должен происходить напрямую через вентиляционные отверстия в
стене, либо посредством воздуховода. Разрешается также применение непрямой вентиляции по-
средством вытяжки воздуха из помещений, прилегающих к кухне, при условии соблюдения дей-
ствующих норм.
РАЗМЕР ПОМЕЩЕНИЯ СЕЧЕНИЕ ВЕНТИЛЯЦИОННОГО ОТВЕРСТИЯ
до 5 м² мин. 100 см²
от 5 м² до 10 м² мин. 50 см²
от 10 м² -
Подвал, погреб мин. 65 см²
ПОДКЛЮЧЕНИЕ К ЭЛЕКТРОСЕТИ
13
INSTALLATION
8) ELECTRICAL CONNECTION
The electrical connections of the appliance
must be carried out in compliance with the
provisions and standards in force.
Before connecting the appliance, check that:
- the voltage matches the value shown on the
specification plate and the section of the wires of
the electrical system can support the load, which
is also indicated on the specification plate.
- The electrical capacity of the mains supply
and current sockets suit the maximum
power rating of the appliance (consult the
data label applied to the underside of the
hot plate).
- The socket or system has an efficient earth
connection in compliance with the provisions and
standards in force. The manufacturer declines all
responsibility for failing to comply with these
provisions.
When the appliance is connected to the
electricity main by a socket:
- fit a standard plug “C” (see fig. A) suited to the
load indicated on the data label to the cable. Fit
the wires following figure A, taking care of
respecting the following correspondences:
Letter L (live) = brown wire;
Letter N (neutral) = blue wire;
earth symbol = green - yellow wire.
- The power supply cable must be positioned so
that no part of it is able to reach an temperature
of 90 °C.
- Never use reductions, adapters of shunts for
connection since these could create false contacts
and lead to dangerous overheating.
- The outlet must be accessible after the built-in.
When the appliance is connected straight to the
electricity main:
- install an omnipolar circuit-breaker between the
appliance and the electricity main. This circuit-
breaker should be sized, in compliance with
current installation regulations.
- Remember that the earth wire must not be
interrupted by the circuit-breaker.
- For optimum safety, the electrical connection may
also be protected by a high sensitivity differential
circuit- breaker.
You are strongly advised to fix the relative yellow-
green earth wire to an efficient earthing system.
Before performing any service on the electrical
part of the appliance, it must absolutely be
disconnected from the electrical network.
Always disconnect the appliance from the
electricity main before making any
adjustments. All seals must be replaced by the
technician at the end of any adjustments or
regulations. Our burners do not require
primary air adjustment.
IMPORTANT:
All our products are conform with the
European Norms and relative amendments.
The product is therefore conform with the
requirements of the European Directivesin
force relating to:
- compatibility electromagnetic (EMC);
- electrical security (LVD);
- restriction of use of certain hazardous
substances (RoHS);
- EcoDesign (ERP).
IMPORTANT: the appliance must be
installed following the manufacturer's
instructions. The manufacturer will not be
liable for injury to persons or animals or
property damage caused by an incorrect
installation.
If the installation requires modifications to
the home's electrical system or if the
socket is incompatible with the appliance's
plug, have changes or replacements
performed by professionally-qualified
person. In particular, this person must also
make sure that the section of the wires of
the socket is suitable for the power
absorbed by the appliance.

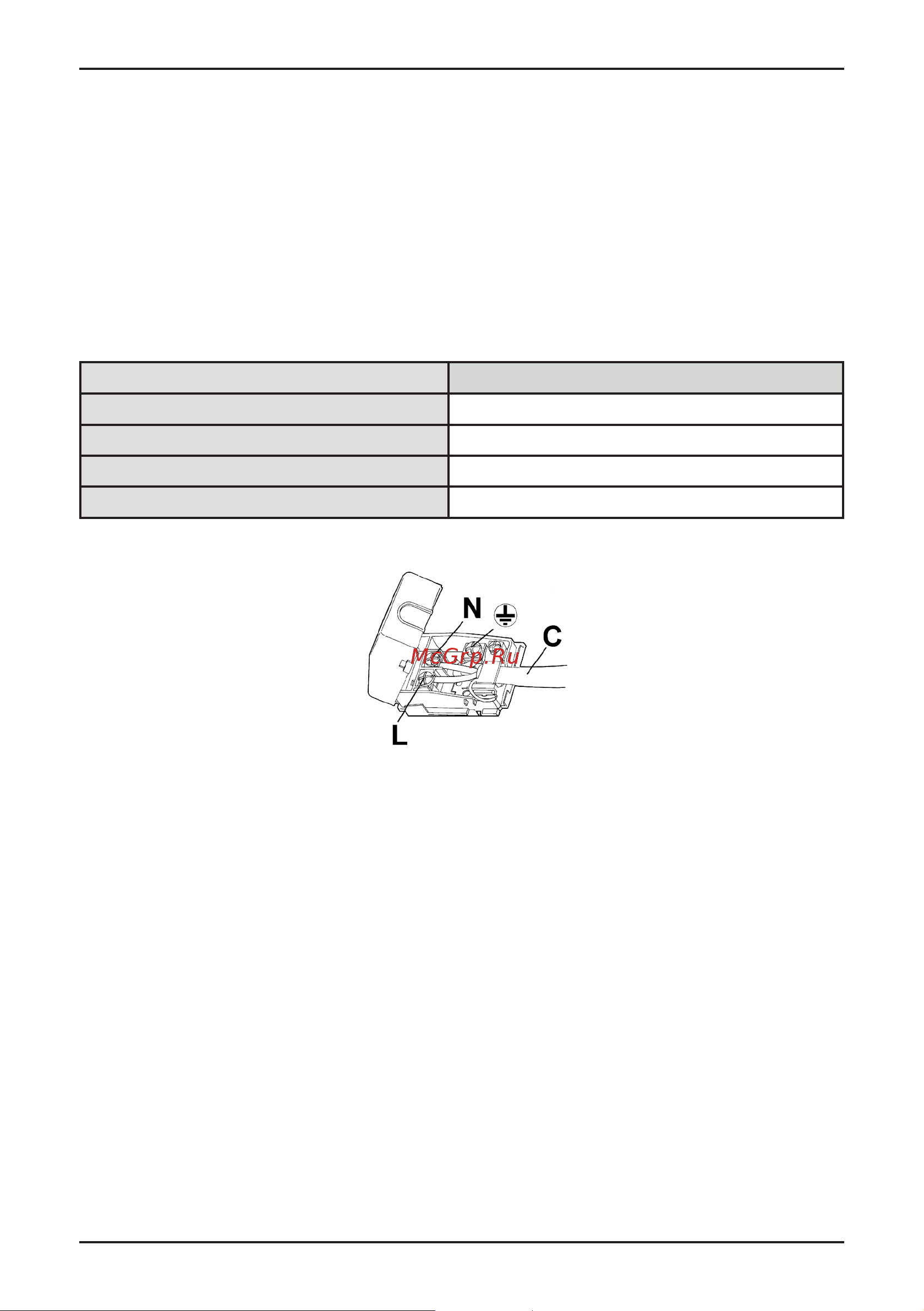

FIG. A
Перед подключением прибора к электросети убедитесь в том, что все переключатели переведе-
ны в положение «выключено».
Для прибора необходим однофазный переменный ток 220-240 В-50/60 Гц. Для подключения
используйте гибкий кабель. Убедитесь, что используемые разъемные соединения, линии и кабель
поддерживают требуемую электрическую нагрузку.
Электробезопасность прибора обеспечивается только в случае правильного подключе-
ния к системе, имеющей надежное заземление в соответствии с действующими законодатель-
ными стандартами.
При постоянном подключении к электросети применяйте двухполюсный выключатель, рассчи-
танный на соответствующую нагрузку с зазором минимум 3 мм для каждого контакта, в соот-
ветствии с действующими законодательными нормативами.
В некоторых моделях гибкий кабель поставляется без вилки. Используемая вилка должна соот-
ветствовать электрической нагрузке изделия и действующим нормативным положениям.
Специалист по установке должен убедиться, что электрическая розетка подходит для питания
соответствующего прибора, как указано на табличке с серийным номером.
Запрещено использовать удлинители и переходники так как они могут стать причиной пере-
грева и возгорания.
Если прибор планируется установить вместе с духовым шкафом, подключение этих двух при-
боров к электросети следует выполнять раздельно; это облегчит их разъединение и повысит
электробезопасность.
Прибор можно включить только после присоединения к электропроводке и встраивания в ме-
бель. Не активируйте электроподжиг до полного встраивания прибора в мебель.
Обеспечьте легкий доступ к розетке для быстрого отключения прибора.
