Korting HGG 6987 CTN FLC [4/0] Управление

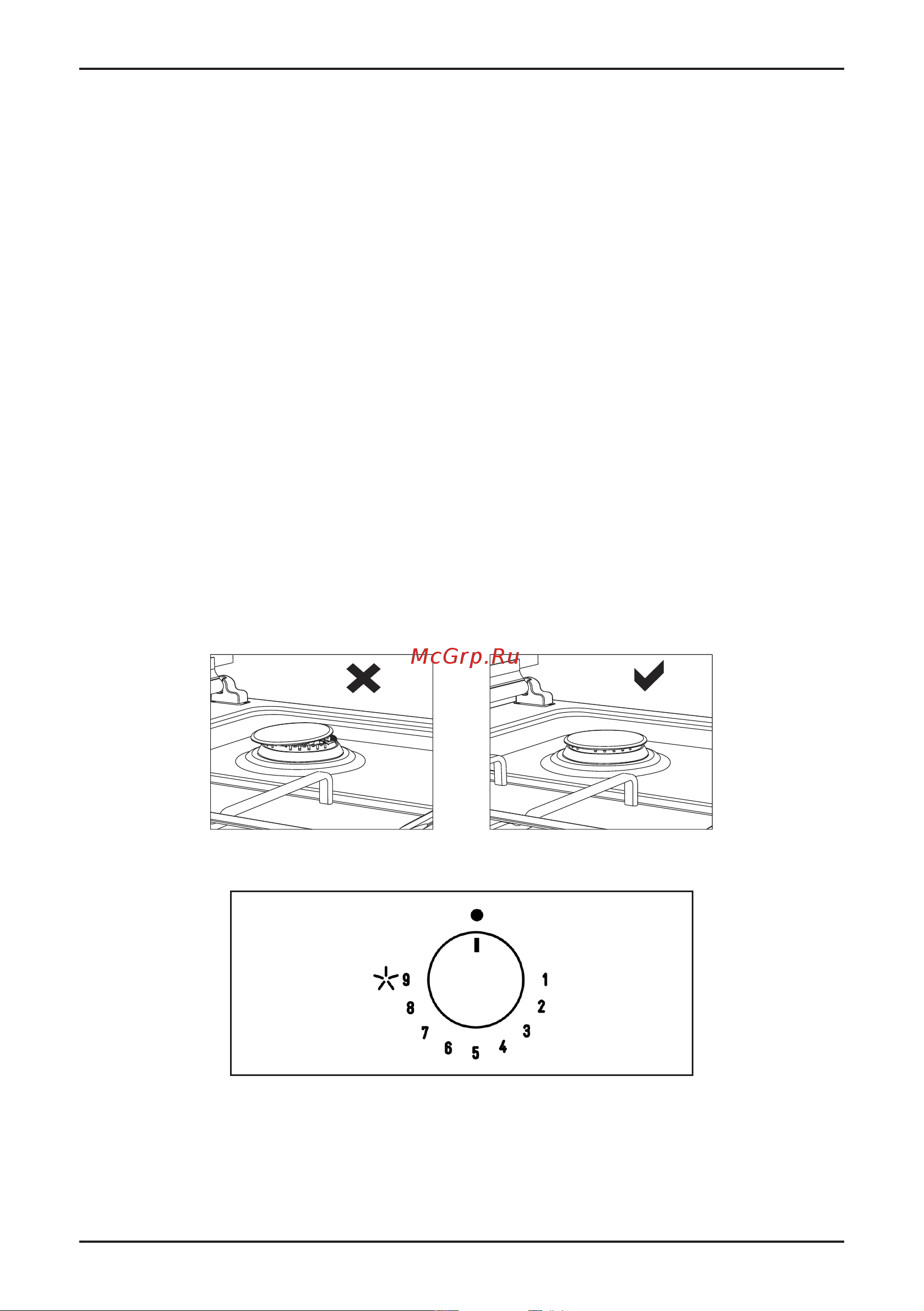

![Korting HGG 6987 CTN FLC [4/0] Управление](/views2/2025958/page4/bg4.png)
4
При использовании кухонной вытяжки обязательно следуйте всем требованиям по ее установке.
Неправильная установка вытяжки может привести к ее перегреву, повреждению и воспламенению.
Своевременно очищайте жировые фильтры вытяжки. Скопившиеся частицы жира также могут
воспламениться.
При подключении варочной поверхности к источникам сжиженного газа размещение и экс-
плуатация газовых баллонов должны осуществляться в соответствии с правилами пожарной
безопасности (Постановление Правительства Российской Федерации от 25 апреля 2012 г. N 390
«Правила противопожарного режима в Российской Федерации»).
ВНИМАНИЕ! НИКОГДА НЕ ПРОВЕРЯЙТЕ ГЕРМЕТИЧНОСТЬ СОЕДИНЕНИЙ И НАЛИ-
ЧИЕ ГАЗОВЫХ УТЕЧЕК С ПОМОЩЬЮ ОТКРЫТОГО ОГНЯ!
ВНИМАНИЕ! ПРИ ПОЯВЛЕНИИ В ПОМЕЩЕНИИ ЗАПАХА ГАЗА НЕОБХОДИМО НЕ-
МЕДЛЕННО ВЫКЛЮЧИТЬ ВСЕ КОНФОРКИ, ПЕРЕКРЫТЬ ОБЩУЮ ПОДАЧУ ГАЗА, ОТ-
КРЫТЬ ОКНА И ДО УСТРАНЕНИЯ УТЕЧЕК НЕ ПРОИЗВОДИТЬ НИКАКИХ ДЕЙСТВИЙ
СВЯЗАННЫХ С ОТКРЫТЫМ ОГНЕМ. ЗАПРЕЩЕНО КУРИТЬ И ПОЛЬЗОВАТЬСЯ ЭЛЕК-
ТРИЧЕСКИМИ ПРИБОРАМИ.
ВНИМАНИЕ! ДЛЯ УСТРАНЕНИЯ УТЕЧКИ ГАЗА НЕЗАМЕДЛИТЕЛЬНО ОБРАТИ-
ТЕСЬ В АВАРИЙНУЮ ГАЗОВУЮ СЛУЖБУ.
УПРАВЛЕНИЕ
Панели управления газовых варочных поверхностей (может отличаться в зависимости от модели).
УПРАВЛЕНИЕ ГАЗОВОЙ ВАРОЧНОЙ ПОВЕРХНОСТЬЮ
Перед началом эксплуатации варочной поверхности убедитесь в том, что крышки конфорок на-
ходятся в правильном положении. Правильное положение крышек конфорок показано на рисунке
ниже.
36
ЭКСПЛУАТАЦИЯ ПЛИТЫ
Эксплуатация газовой плиты
1. Перед началом эксплуатации плиты убедитесь в том, что
крышки конфорок находится в правильном положении. Правильное
расположение крышек конфорок приведено на рисунке ниже.
2. Газовые краны обладают специальным блокиратором. Поэтому
для включения конфорки нажмите кнопку и удерживайте ее в нажатом
положении во время открытия или закрытия крана.
Закрыто Полностью открыть Половина открыт
3. В моделях с автоматическим запалом запал производится
посредством электричества. Поэтому перед началом эксплуатации
изделия убедитесь в том, что оно подключено к электрической сети.
В этих моделях запал осуществляется следующим образом.
4. Следите за тем, чтобы решетки были плотно установлены на плите.
Неустановленная на месте решетка может вызвать разлив находящихся
на ней материалов.
5. В моделях, обладающих предохранительной системой от затухания
газа, после тушения пламени в соответствии с инструкцией выше, не
Рис. 10 Рис. 11
Кран плиты
находится
в закрытом
положении.
Для того, чтобы
зажечь плиту,
вначале нажмите
на кнопку.
Когда кнопка
находится
в нажатом
положении,
зажигалка
включается и
происходит запал.
Удерживая кнопку в
нажатом состоянии и
поворачивая влево,
можно обеспечить
горение с требуемой
величиной пламени.
RU
Управление подачей газа и поджигом конфорок происходит с помощью поворотных регуляторов.
4
1) BURNERS
A diagram is screen-printed above each knob on
the front panel. This diagram indicates to which
burner the knob in question corresponds. After
having opened the gas mains or gas bottle tap,
light the burners as described below:
- automatic electrical ignition
Push and turn the knob corresponding to the
required burner in an anticlockwise direction until it
reaches the full on position of full (position 9
fig. 1), then depress the knob, the tap is equipped
with a scale of 9 positions, with each click the
flame is reduced until you reach the position of 1,
ie the minimum supply of gas.
- Lighting burners equipped with flame failure
device
The knobs of burners equipped with flame failure
device must be turned in an anticlockwise
direction until they reach the full on position
(Position 9, fig.1) and come to a stop. Now
depress the knob in question and repeat the
previously indicated operations.
Keep the knob depressed for about 10 seconds
once the burner has ignited.
Then follow the instructions for using the tap as
explained above.
With regards to all the models, in case of accidental
extinguishment of the flame, disengage the ignition
by rotating the knob to the off position. Wait at least
1 minute before re-igniting the flame.
HOW TO USE THE BURNERS
Bear in mind the following indications in order to
achieve maximum efficiency with the least
possible gas consumption:
- use adequate pans for each burner (consult the
following table and fig. 2).
- When the pan comes to the boil, set the knob to
the reduced rate position (Position 1, fig. 1).
- Always place a lid on the pans.
- Use only pan with a flat bottom.
WARNINGS:
- Burners with flame failure device may only be
ignited when the relative knob has been set
to the Full on position (Position 9, fig. 1).
- Matches can be used to ignite the burners in
a blackout.
- Never leave the appliance unattended when
the burners are being used. Make sure there
are no children in the near vicinity.
Particularly make sure that the pan handles
are correctly positioned and keep a check on
foods requiring oil and grease to cook since
these products can easily catch fire.
- Never use aerosols near the appliance when
it is operating.
- Containers wider than the unit are not
recommended.
- If the built-in hot plate has a lid, any spilt food
should be immediately removed from this
before it is opened. If the appliance has a
glass lid, this could shatter when the hot
plate becomes hot. Always switch off all the
burners before closing the lid.
- Don't scrape the pans on the crystal because
the surface remains scratch.
USE
Burners Pan Ø in cm
Ultrarapid
24 ÷ 26
Rapid
20 ÷ 22
Semirapid reduced
16 ÷ 18
Semirapid
16 ÷ 18
Auxiliary
10 ÷ 14
Closed position
9) Full position
1) Reduced
rate position
FIG. 1
FIG. 2
На панели управления рядом с поворотными регуляторами, специальными символами обозначено,
какой регулятор какой конфоркой управляет. Закрашенный элемент схематично указывает распо-
ложение конфорки, к которой относится данный регулятор.
Выключено
Электроподжиг
Максимальное пламя
Минимальное пламя
