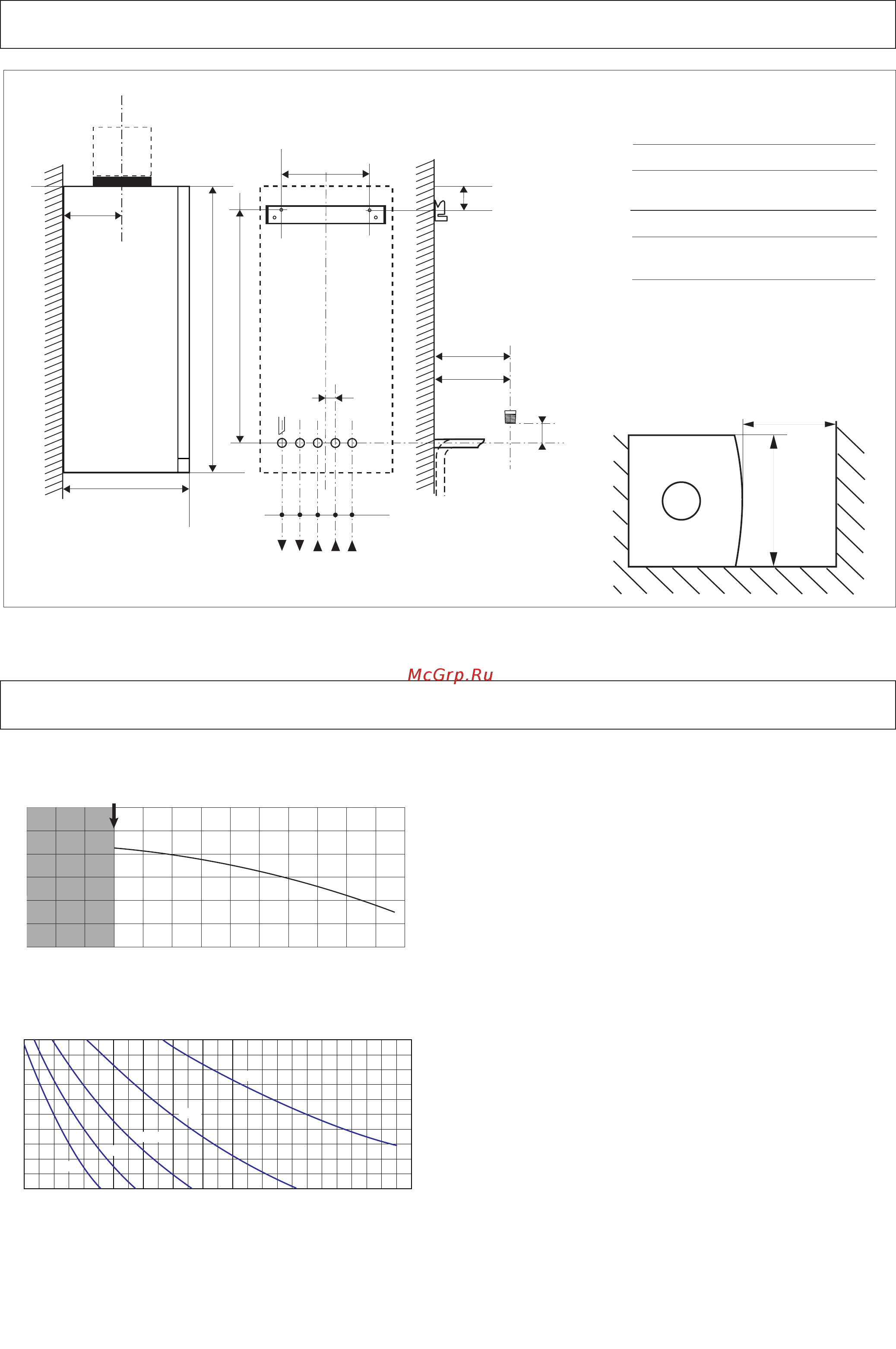

2 Размеры Размеры мм I Отвод клапана системы безопасности 3 Подвод воды для отопления К Подвод горячей воды для бытовых нужд 1_ Подвод газа М Подвод холодной воды для бытовых нужд М Возврат воды для отопления Сухой вес 24 кВт 32 кг 30 кВт 33 кг мин 450 для технического обслуживания Рис 4 JКЬМN 3 Гидравлические характеристики Давление В стандартной поставке водонагреватель имеет автоматический перепускной клапан На диаграмме рис 5 показана кривая зависимости давления от расхода воды на выходе водонагревателя Минимальный расход воды для нормальной работы установки должен составлять 300 л ч при закрытых термостатических вентилях Рис 5 Объем воды вмещаемый установкой Водонагреватель снабжен расширительным баком находящимся под давлением Максимальный объем вмещаемый расширительным баком 6 л 24 kW 8 л 30 kW Давление наполнения 1 бар Емкость расширительного бака установки зависит от средней рабочей температуры С значения статического напора которое соответствует разнице в метрах между самой высокой точкой системы и осью расширительного бака Минимальное давление заполнения холодного контура 1 бар рекомендуется давление от 1 2 до 1 7 бар Диаграмма вмещаемого объема воды Рис 6 Р1 Давление в холодном состоянии бар С Емкость установки л Давление в расширительном баке всегда должно быть выше значения статического напора в метрах разделенного на 10 4
