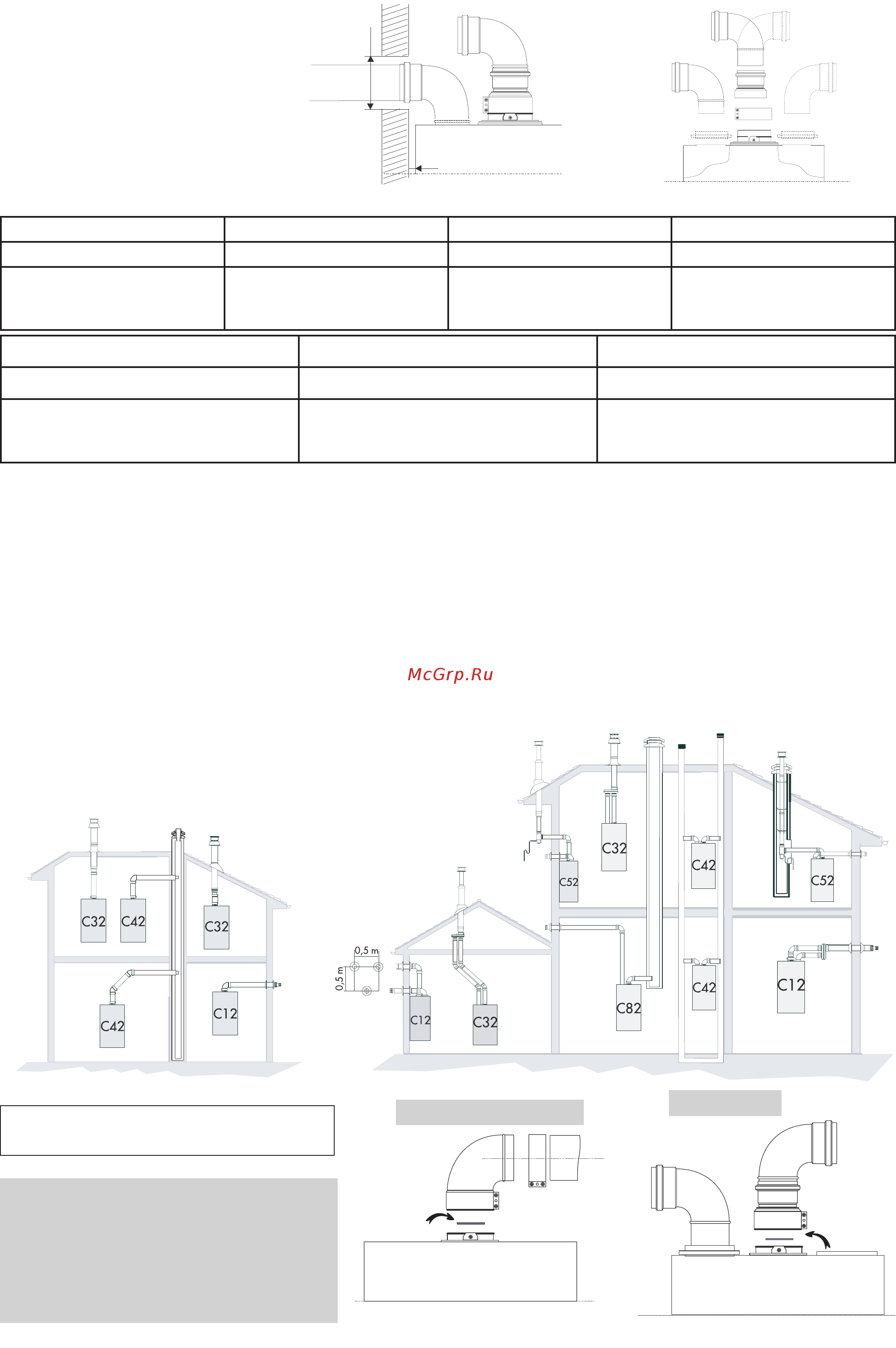

В особом случае когда выполняется соединение с раздельными трубами а водонагреватель установлен на минимальном расстоянии 6 см от стены проделайте отверстие диаметром 10 см для облегчения сборки изогнутого патрубка для свежего воздуха и наружной трубы см схему Выход два потока 24 кВт Диафрагма 0 41 Диафрагма 0 45 Без диафрагмы С12 С32 С42 80 80 к 0 5 5 м к 5 5 21 м к 21 33 м С52 С82 80 80 Длина воздуховода свежего воздуха 1 м к 0 9 м к 9 43 м к 43 67 м Выход два потока 30 кУУ Диафрагма о 45 Без диафрагмы С12 С32 С42 80 80 к 0 5 5 м к 5 5 20 м С52 С82 80 80 Длина воздуховода свежего воздуха 1 м к 0 17м к 17 43 м к сумма длин впускных и выпускных труб Если длина выпускной трубы превышает 5 5 м предусмотрите устройство сбора конденсата Указанное в таблице значение 1_ максимальной длины включает в себя конечное устройства выпуска дыма и впуска свежего воздуха а также изогнутый патрубок в случае коаксиальной системы Выпуски С52 должны удовлетворять следующим условиям 1 Постоянный диаметр 80 мм для впускных и выпускных труб 2 Если Вы намерены использовать в системе впуска и или выпуска изогнутые патрубки для каждого из них эквивалентную длину следует учесть при расчете общей длины 3 Выпускная дымовая труба должна выступать не менее чем на 0 5 м за границу крыши 4 Впускные и выпускные трубы С52 не должны располагаться на противоположных стенах здания На схемах приведены примеры установки коаксиальной и двухпоточной системы За более подробной информацией относительно выпуска дыма и впуска свежего воздуха обратитесь к нашим каталогам принадлежностей С32 Ж И С42 С52 С32 С42 С32 С42 С12 концентрический 5 3 УСТАНОВКА ДИАФРАГМЫ Предупреждение Если выбранная система выпуска дыма предполагает использование диафрагмы как показано в соответствующих таблицах ее установка обязательна 7 два потока С12
