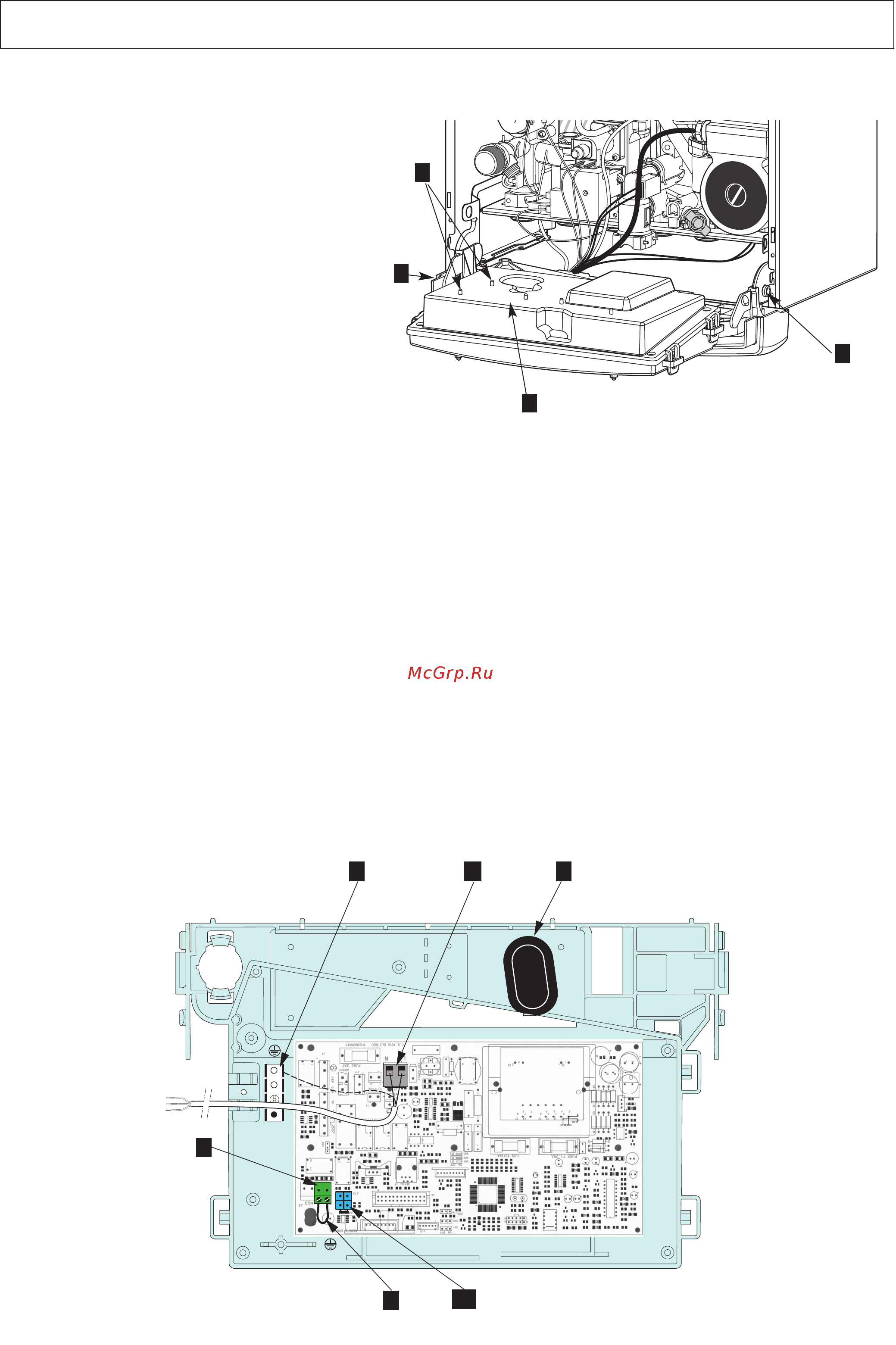

7 Электрические соединения Законодательство в соответствии с законодательством в сети электропитания водонагревателя должен быть предусмотрен многополюсный выключатель с зазором между контактами не менее 3 мм водонагреватель должен соединяться с неподвижным блоком при помощи провода входящего в комплект поставки Размещение соединений на стене на высоте определяемой установочным шаблоном должны быть предусмотрены подводы проводов электропитания 230 В и термостата для контроля температуры воздуха в помещении для питания водонагревателя электрическим током напряжением 230 В используется провод 2 фазы заземление который поставляется вместе с аппаратом при подключении термостата контроля температуры воздуха в помещении предусмотрите свободную длину отвода провода термостата на стене не менее 50 см Доступ к соединению термостата контроля температуры воздуха в помещении с водонагревателем электрическое подключение термостата для контроля температуры воздуха в помещении выполняется сзади электронного блока водонагревателя Соединение с сетью 230 В и заземление проводом соединенным с Л Внимание если провод питания поврежден во избежание риска его должен заменить изготовитель его отдел послепродажного обслуживания или квалифицированный мастер Подключение термостата для контроля температуры воздуха в помещении На заводе водонагреватели настраиваются на работу без термостата контроля температуры воздуха в помещении на разъем устанавливается шунт Б Этот разъем предназначен для подключения термостата контроля температуры воздуха в помещении опустите электронный блок освободив боковые фиксаторы Р чтобы получить доступ к задней стороне отверните винты В и снимите крышку С рис 10 Уеперь вы можете подключить термостат контроля температуры воздуха в помещении снимите разъем подключите термостат вместо шунта Б соедините разъем О Разъем Л 2 рис 11 предназначен для подключения программатора опция см соответствующую инструкцию 9
