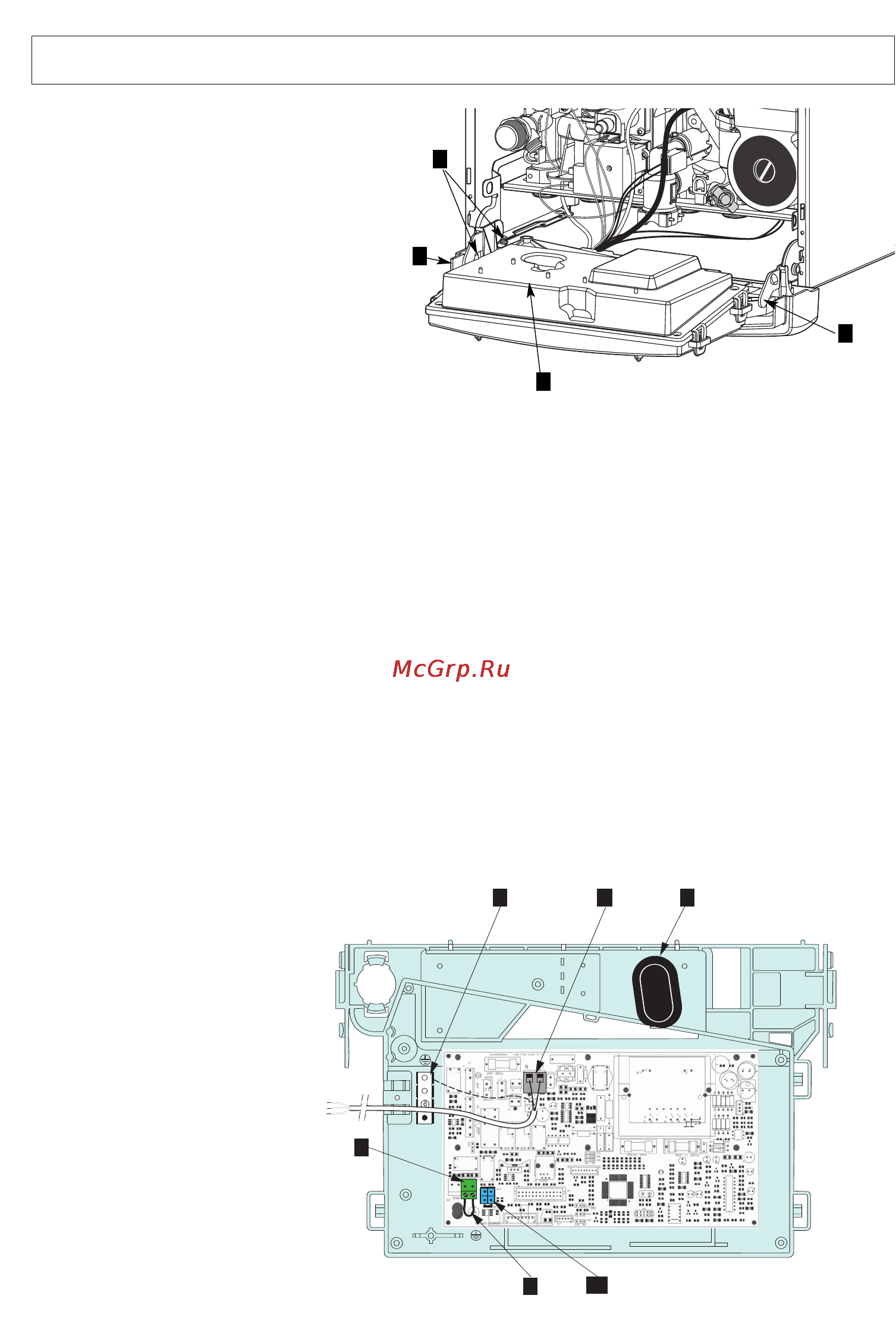

7 Электрические соединения Законодательство В соответствии с законодательством в сети электропитания водонагревателя должен быть предусмотрен многополюсный выключатель с зазором между контактами не менее Змм Водонагреватель должен соединяться с неподвижным блоком при помощи провода входящего в комплект поставки Размещение соединений На стене на высоте определяемой установочным шаблоном должны быть предусмотрены подводы проводов электропитания 230 В и термостата для контроля температуры воздуха в помещении Для подключения термостата предусмотрите свободную длину кабеля не менее 50 см Подключение водонагревателя Напряжение 230 В и заземление Подключение осуществляется при помощи провода 2 фазы заземление который поставляется вместе с аппаратом и соединен с клеммной коробкой Л рис 12 Важно Если провод питания поврежден в целях безопасности его должен заменить изготовитель отдел послепродажного обслуживания или квалифицированный специалист Термостат контроля температуры внутри помещения При помощи отвертки откройте клеммную коробку О рис 12 Примечание Заводская настройка предусматривает работу водонагревателя без термостата шунт 8 размещён в клеммной коробке О Для подсоединения необходимо опустить электронный блок освободив боковые фиксаторыР чтобы получить доступ к задней стороне отвернуть винтыВ и снять крышку С рис 11 снять разъёмО подключить термостат вместо шунта 8 соединить разъём О 10
