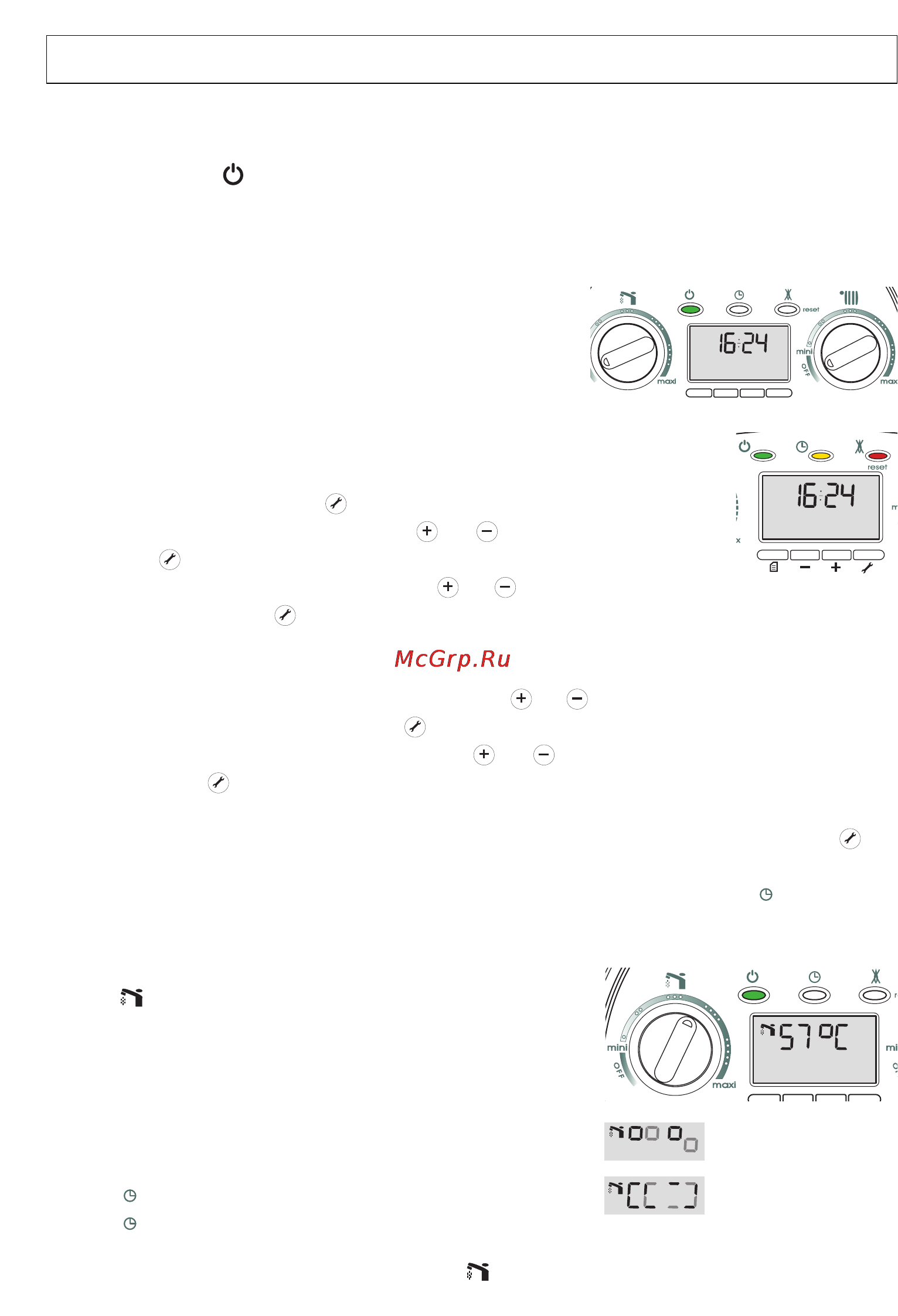

15 Управление Включение 1 Убедитесь что давление в нагревательном контуре достаточное стрелка манометра показывает минимум 1 бар 1 5 бара максимум в холодном состоянии Если это не так см 3 2 Убедитесь что главный запорный газовый вентиль установки открыт 3 Нажмите кнопку26 О включения выключения чтобы включить водонагреватель должен загореться зелёный индикатор 4 Откройте газовый вентиль 36 рис 20 Водонагреватель готов к работе Внимание При включении после длительного простоя наличие воздуха в газовых трубах может затруднить розжиг См 21 Неисправности в работе Режим ожидания Переключатели29 и 30 находятся в выключенном режимеОРР Функции подготовки и подогрева воды для бытовых нужд являются неактивными и кнопка включения выключения подсвечена В данном режиме допустимы только функции защиты от замерзания и засорения Дисплей показывает только время Установка времени и настройка времени поддержания постоянной температуры воды для______________________ бытовых нужд в теплообменнике Установка времени осуществляется при помощи кнопок которые расположены под дисплеем При нажатии кнопки регулировка более чем на 5 секунд показания часов начинают мигать Настроить часы можно с помощью кнопок или При повторном нажатии кнопки х регулировка установленные показания часов сохраняются и начинают мигать показания д _ минут Настроить минуты можно с помощью кнопок или сохранить настройку можно нажав кнопку регулировка Теперь Вы установили время На дисплее мигает время включения функции поддержания постоянной температуры воды для бытовых нужд в теплообменнике У Вас есть 2 возможности если Вы хотите изменить регулировку Нажмите кнопку или чтобы изменить настройку часа При повторном нажатии кнопки регулировка изменение сохраняется и начинают мигать показания минут Установка минут осуществляется нажатием кнопки или изменение сохраняется нажатием кнопки регулировка Далее отображается время выключения функции поддержания постоянной температуры воды для бытовых нужд в теплообменнике Чтобы его изменить действуйте так же если Вы хотите сохранить заводскую регулировку 6 00 23 00 Дважды нажмите кнопку регулировка после установки времени чтобы завершить программирование и выйти из меню Примечание функция поддержания температуры является активной только в случае если кнопка подсвечена Режим приготовления воды Вращайте переключатель29 между отметками мини и макси В результате вращения переключателя мигают пиктограмма отображающая вентиль 8 1 и заданное значение температуры которое устанавливается с шагом в один градус Пиктограмма и заданное значение температуры перестают мигать через несколько секунд после того как переключатель 29 прекратил вращаться Дисплей показывает время за исключением случаев когда из теплообменника подается вода В этом случае отображается пиктограмма в виде капель воды поо Оо Поддержание температуры воды для бытовых нужд Допустимо исключительно в случае если режим приготовления воды является активным Кнопка 0 неактивна её параметры неизменны Кнопка О активная с желтой подсветкой она служит для программирования 23 00 выкл OFF 6 00 Вкл ON заводская регулировка В выключённом режиме OFF пиктограмма п мигает 23 1Б Ч
