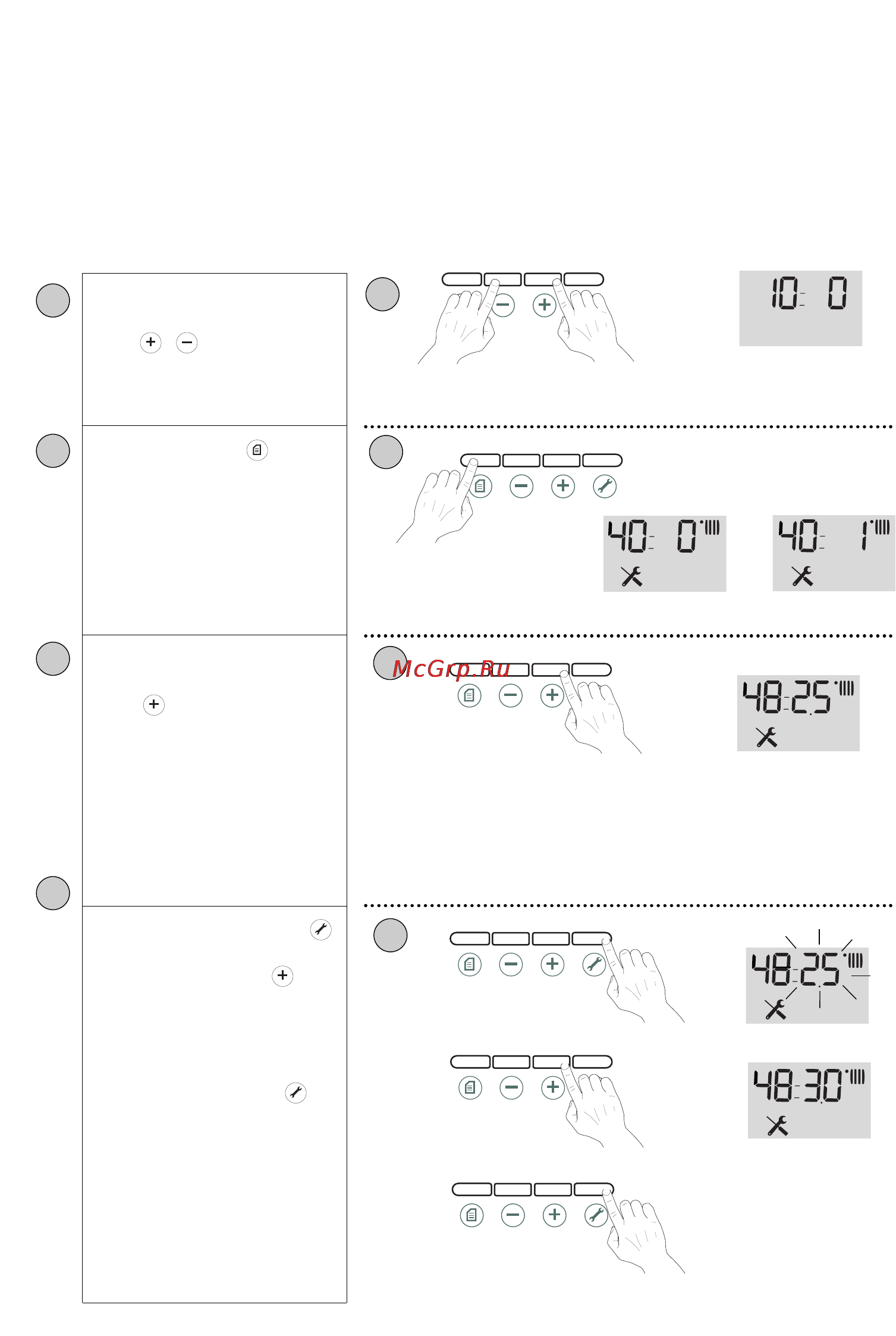

Пример регулировок Регулировка ЗПЦН Если необходимо изменить регулировку ЗПЦН Задержка повторного цикла нагрева до 3 минут напоминание заводская регулировка от 2 минут 30 секунд см таблицу меню установки4 пунктв Порядок действий Дисплей Войдите в меню установки нажмите и удерживайте кнопки в течение 5 секунд дисплей показывает 10 0 при отсутствии неисправностей или код последней неисправности Нажать кнопку меню 0 3 раза чтобы войти в меню 4 дисплей показывает 40 0 или 40 1 согласно пункту 0 Перейдите к пункту 8 Чд х регулировка ЗПЦН нажимая кнопку 8 раз дисплей показывает 48 2 5 это соответствует заводской регулировке 2 минуты 30 секунд 4 меню 4 8 пункт 8 2 5 2 5 мин равно 2 мин 30 секунд Нажмите кнопку регулировка 1 раз элементы 3 и 4 мигают затем нажимайте кнопку чтобы в качестве 3 и 4 элементов на дисплее появились цифры 3 0 Показания дисплея 48 3 0 Сохраните настройку нажав кнопку регулировка 1 раз Элементы 3 и 4 прекращают мигать Регулировка закончена Приблизительно через минуту дисплей вернется в пользовательский режим По завершению регулировок закройте дверцу Е рис 16 18
