- 25 - Инсталляция аппаратного обеспечения

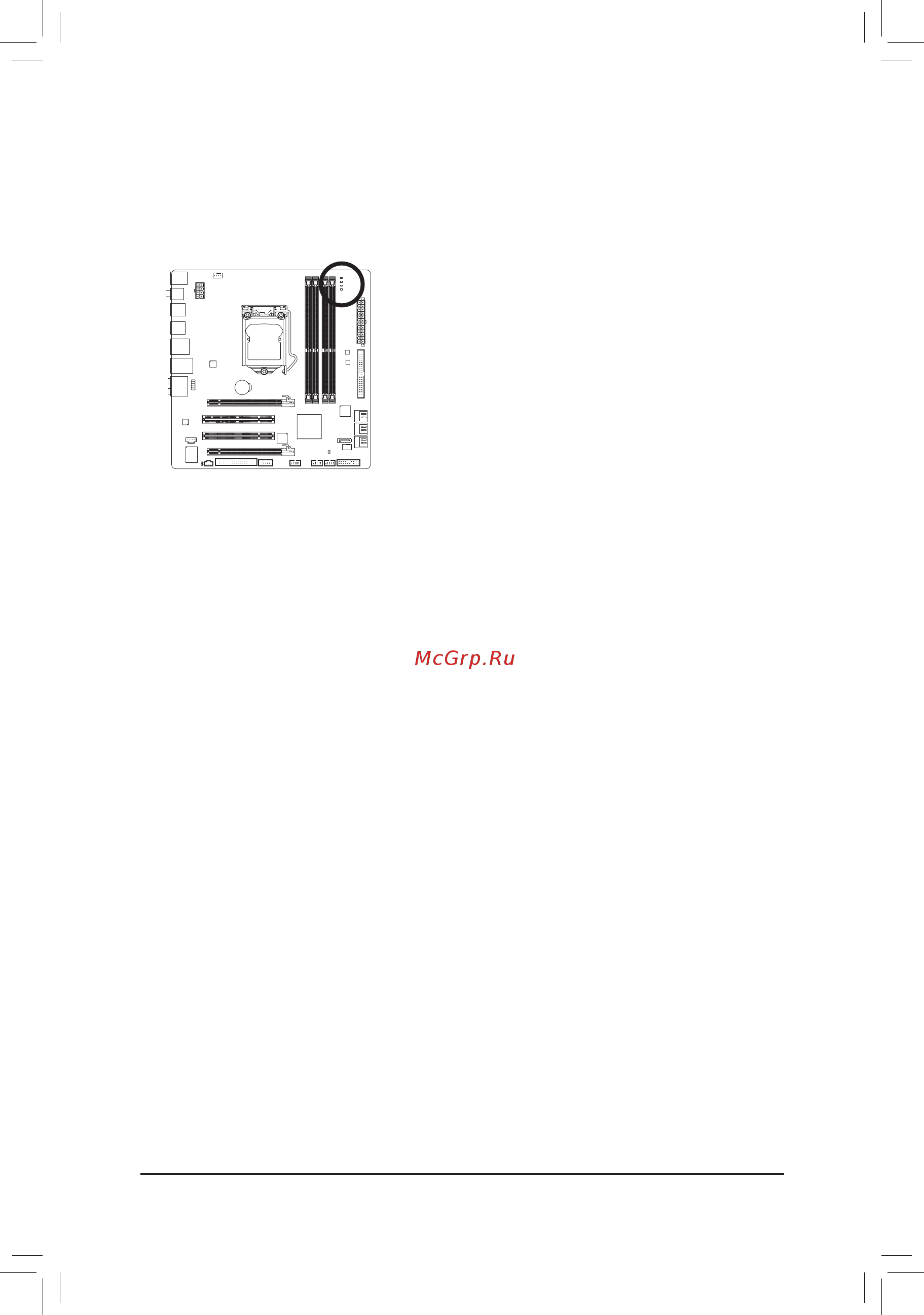

19) PHASELED(Светодиодыиндикацииактивныхфаз)
Количество светящихся светодиодов указывает на степень загрузки процессора. Чем больше
загрузка ЦП, тем больше светящихся светодиодов. Чтобы получить доступ к функции индикаторов
PHASE LED, необхогдимо установить и активировать утилиту Dynamic Energy Saver
™
2 (подробная
информация о DES2 изложена в Главе 4, Dynamic Energy Saver
™
2).
