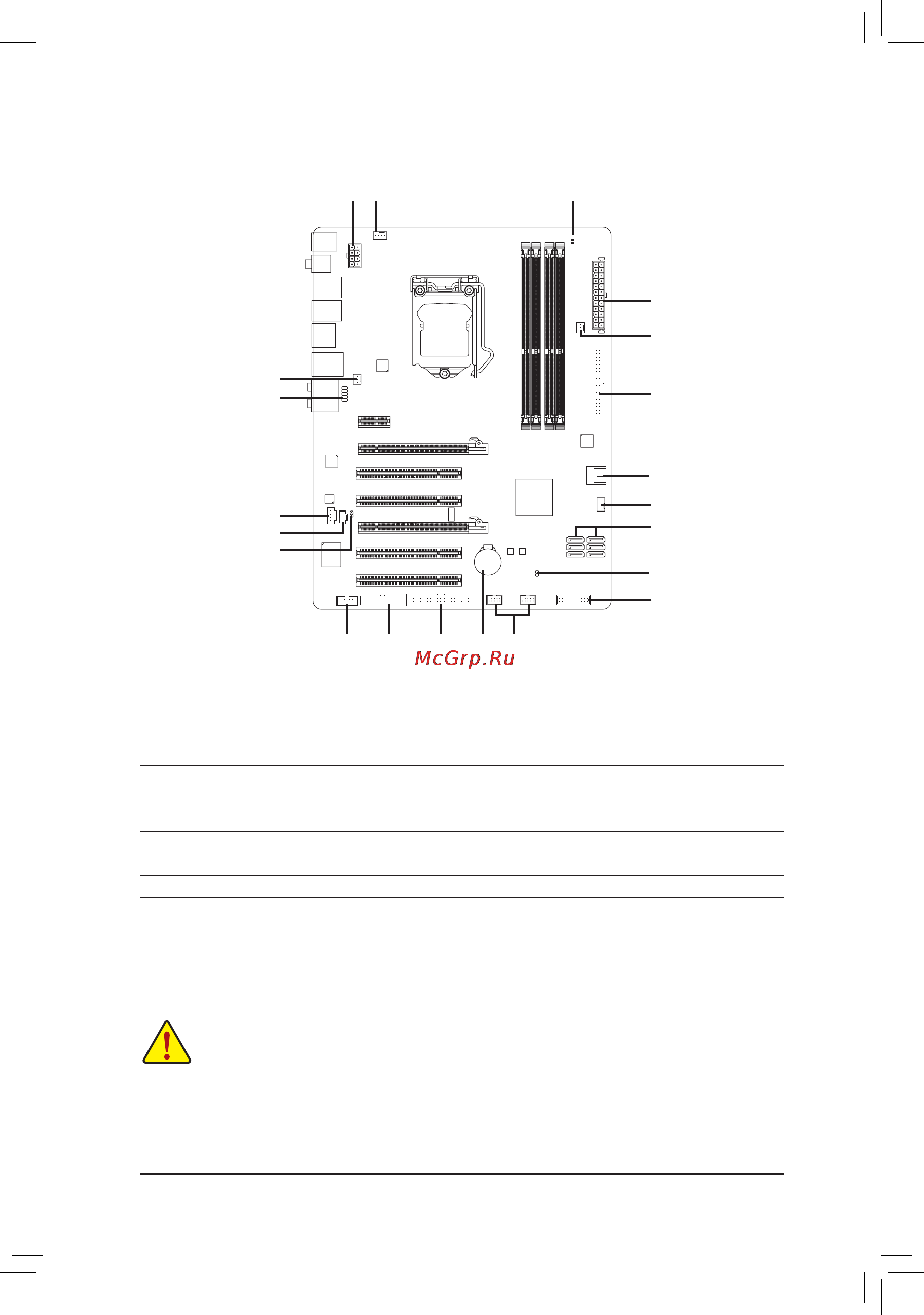

Gigabyte GA-P55-UD3P (REV. 1.0) [15/27] 7 внутренние интерфейсные разъемы

- 15 - Инсталляция аппаратного обеспечения

617 16

1) ATX_12V_2X4 11) F_PANEL

2) ATX 12) F_AUDIO

3) CPU_FAN 13) CD_IN

4) SYS_FAN1/2 14) SPDIF_I

5) PWR_FAN 15) SPDIF_O

6) FDD 16) F_USB1/F_USB2

7) IDE 17) LPT

8) SATA2_0/1/2/3/4/5 18) COMA

9) GSATA2_0/1 19) CLR_CMOS

10) BAT 20) PHASE_LED

1-7 Внутренниеинтерфейсныеразъемы

До подключения внешних устройств внимательно прочитайте следующую инструкцию:

• До подключения устройства, убедитесь, что контактная группа разъема его интерфейса

совместима с соответствующим разъемом на системной плате.

• Чтобы исключить риск повреждения оборудования, до начала установки нового устройства

выключите ПК и отсоедините силовой кабель от блока питания.

• По завершении процедуры установки устройства до включения ПК убедитесь, что все

интерфейсные и иные кабели подключены к системной плате должным образом, после

чего еще раз проверьте надежность соединений.
