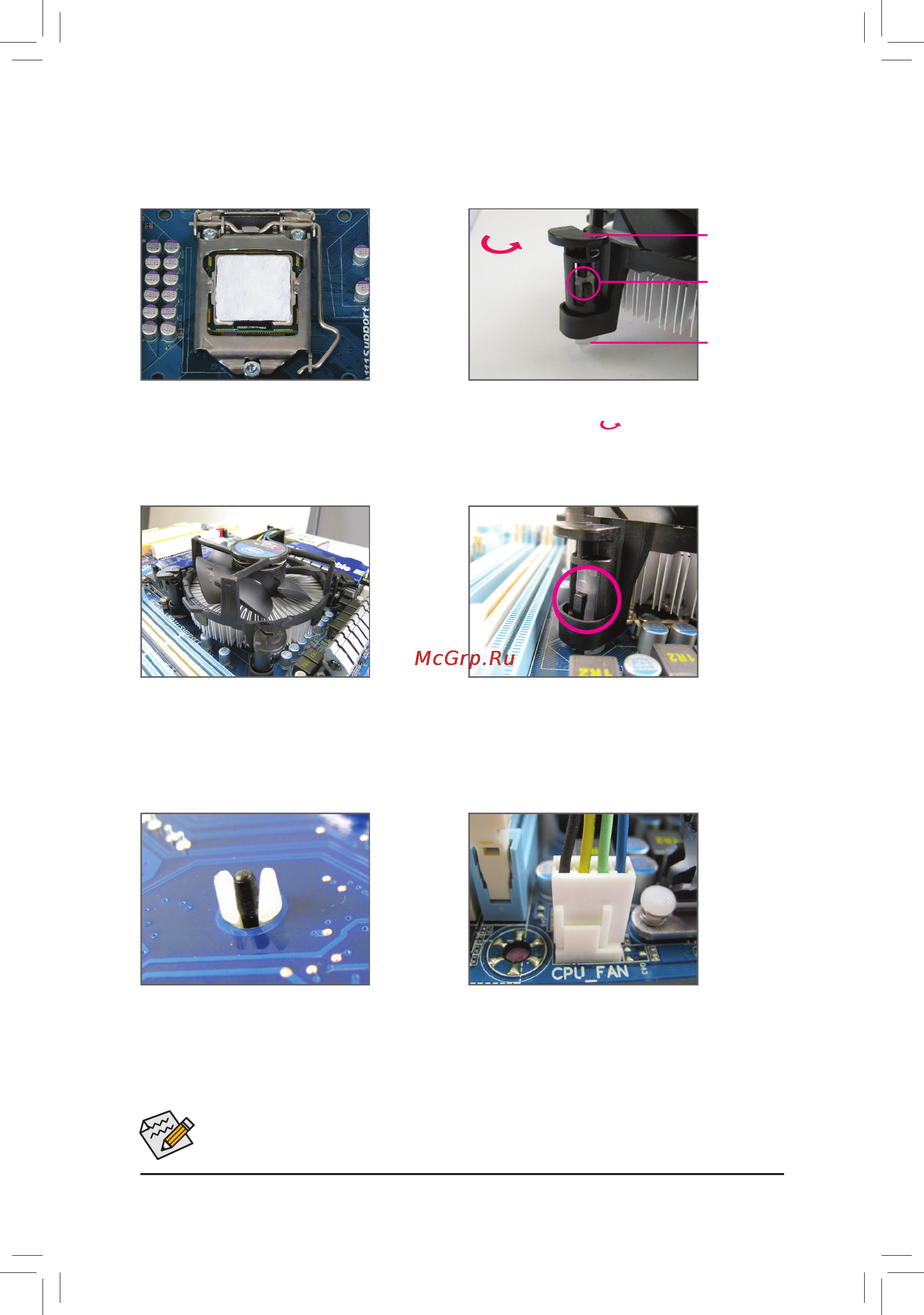

- 9 - Инсталляция аппаратного обеспечения
1-3-2 Установкасистемыохлаждения
Пошаговая инструкция по установке системы охлаждения ЦП (процедура установки рассматривается
на примере оригинальной системы охлаждения из комплекта поставки ЦП Intel
®
).
Шаг 1:
Нанесите тонкий слой термопасты на металлическую
поверхность корпуса ЦП, установленного в
процессорный разъем системной платы.
Фиксатор
нажимного
действия
(толкатель)
Зона контакта
полимерного
стержня-
фиксатора
Верхняя
часть
стержня-
фиксатора
Шаг 2:
Прежде чем устанавливать систему охлаждения, определите
направление вращения фиксаторов нажимного
действия, которое приведет к закреплению радиатора и
вентилятора на системной плате. Выполняя процедуру
демонтажа системы охлаждения, вращение фиксаторов
необходимо произвести в обратном направлении.
Шаг 3:
Разместите систему охлаждения над ЦП и выровняйте
оси симметрии фиксаторов по отношению к крепежным
отверстиям на системной плате. Последовательно
нажмите две расположенные по диагонали группы
фиксаторов.
Шаг 4:
Свидетельством успешного завершения операции будут
отчетливо слышимые характерные щелчки. Убедитесь
в том, что составные части фиксаторов нажимного
действия находятся в плотном контакте друг с другом
(если система охлаждения отличается от оригинальной,
обратитесь к Руководству пользователя из комплекта
поставки изделия).
Во время демонтажа процессора будьте предельно аккуратны, отделяя систему охлаждения от
ЦП. В ряде случаев выполнить эту процедуру очень нелегко, поскольку термопаста в зоне контакта
обеспечивает плотное прилегание рабочих площадок процессора и радиатора. Имейте в виду, что
неосторожные действия и неадекватное усилие могут повредить ЦП.
Шаг 5:
После установки системы охлаждения, осмотрите
системную плату с обратной стороны. Если
взаимное расположение втулки и стержня-
фиксатора соответствует состоянию приведенному
на иллюстрации, процедуру установки можно считать
завершенной.
Шаг 6:
Подключите кабель питания вентилятора системы
охлаждения к соответствующему разъему (CPU_
FAN) на системной плате.
Направление
вращения
фиксатора
(по круговой
стрелке)
