2 atx_12v_2x4 atx 8 контактныйразъемпитанияatx12ви24 контактный 16

Если в системе установлен мощный цп например intel extreme edition потребляемая 16

Инсталляция аппаратного обеспечения 16 16

Мощность 130 вт рекомендуется использовать блоки питания с 8 контактным 2х4 atx 12 в разъемом питания цп 16

Мощность блока питания должна быть достаточной для того чтобы обеспечить 16

Основнойatx разъемпитания 16

Потребности всех установленных в системе компонентов желательно с запасом например 500 вт или более в зависимости от конфигурации в противном случае работа системы может быть нестабильной или старт компьютера окажется невозможен 16

Разъемами блока питания в тех случаях когда предполагается использовать блок питания с 8 контактым atx 12 в и 24 контактным atx разъемами удалите заглушку на разъеме atx 12 в и основном atx разъеме системной платы не подключайте кабели блока питания с 4 контактным atx 12 в и 20 контактным atx разъемами в секции atx разъемов защищенные заглушками 16

Разъемы питания на плате совместимы с 4 контактным atx 12 в и 20 контактным atx 16

С помощью этого разъема блок питания пк обеспечивает все компоненты системной платы стабильным электропитанием необходимой мощности чтобы исключить риск повреждения оборудования до подключения кабеля питания к разъему убедитесь в том что блок питания выключен и все устройства установлены должным образом разъем питания сконструирован таким образом чтобы исключить возможность некорректного подключения к нему кабеля блока питания правильно сориентируйте 24 контактный разъем блока питания и соедините его с atx разъемом на системной плате разъем atx 12 в предназначен для питания цп если он не подключен к системной плате включить компьютер не удастся 16

17 инсталляция аппаратного обеспечения 17

4 5 cpu_fan sys_fan1 sys_fan2 pwr_fan разъемывентиляторов 17

Fdd разъемдляфлоппи дисковода 17

На системной плате установлен 4 контактный разъем cpu_fan для подключения вентилятора системы охлаждения цп 4 контактный sys_fan2 и 3 контактный sys_fan1 разъемы для подключения вентиляторов охлаждения системы а также 3 контактный разъем pwr_ fan для подключения вентилятора блока питания подключая вентиляторы к этим разъемам соблюдайте полярность черный провод кабеля соответствует контакту земля системная плата поддерживает возможность регулировки скорости вращения вентилятора цп вентилятор должен поддерживать регулировку оборотов для обеспечения необходимого теплоотвода рекомендуется также использовать системный вентилятор который выводит нагретый воздух за пределы корпуса 17

Надлежащий теплоотвод помните что перегрев процессора или чипсета может вывести эти компоненты из строя или система будет работать нестабильно 17

Перемычки для замыкания контактных групп fan разъемов 17

Разъем fdd используется для подключения флоппи дисковода поддерживаются следующие типы флоппи дисководов 360 kбайт 720 kбайт 1 mбайт 1 4 mбайт 2 8 mбайт перед тем как подключать устройство найдите контакт 1 на флоппи дисководе и интерфейсном кабеле контакт 1 на интерфейсном кабеле промаркирован цветом отличающимся от основного цвета шлейфа по вопросам приобретения кабеля для флоппи дисковода обращайтесь к продавцу в вашем регионе 17

Убедитесь в том что подключенные к системе вентиляторы цп и чипсета обеспечивают 17

Эти разъемы не требуют установки дополнительных перемычек не используйте 17

Ide ide разъем 18

Sata2_0 1 2 3 4 5 разъемыsata3гбит сголубогоцвета контроллерчипсета 18

Для организации raid массива уровня 0 или 1 потребуется минимум два накопителя если в 18

Для организации raid массива уровня 10 потребуется не менее четырех накопителей при 18

Для организации raid массива уровня 5 потребуется не менее трех накопителей общее 18

Инсталляция аппаратного обеспечения 18 18

Количество жестких дисков в системе тельно должно обязано быть четным 18

Подключите г образный разъем интерфейсного кабеля к жесткому диску sata 18

Разъем ide допускает подключение двух ide устройств например жесткий диск и оптический накопитель перед тем как подключать кабель к устройству обратите внимание на специальный ключ на разъеме кабеля который поможет правильно сориентировать его по отношению к устройству в тех случаях когда к системе планируется подключить два ide устройства необходимо определить какое из них будет ведущим master а какое ведомым slave для получения информации о конфигурировании ide устройства обратитесь к инструкции из комплекта поставки накопителя 18

Разъемы sata соответствуют спецификации sata ii пиковая пропускная способность 3 гбит с и совместимы с базовым стандартом sata пиковая пропускная способность 1 5 гбит с каждый sata разъем на плате обеспечивает подключение одного sata устройства чипсет intel p55 express предоставляет возможность организовать для дисковой подсистемы raid массивы уровней 0 1 5 или 10 дополнительная информация о конфигурировании raid массива размещена в главе 5 конфигурирование sata жестких дисков 18

Системе установлены более двух дисков общее их количество должно быть четным 18

Этом общее количество жестких дисков установленных в системе должно быть четным 18

19 инсталляция аппаратного обеспечения 19

Bat батарея 19

Gsata2_0 1 разъемыsata3гбит сбелогоцвета контроллерgigabytesata2 19

Батарея предназначена для сохранения значений критичных параметров в cmos например конфигурация bios и системное время когда компьютер выключен замените батарею если падение напряжения достигло критичного уровня или значения cmos не точны или не могут быть сохранены 19

Для организации raid массива уровня 0 или 1 потребуется два накопителя если в системе установлены более двух дисков общее их количество должно быть четным 19

Разъемы sata соответствуют спецификации sata ii пиковая пропускная способность 3 гбит с и совместимы с базовым стандартом sata пиковая пропускная способность 1 5 гбит с каждый sata разъем на плате обеспечивает подключение одного sata устройства контроллер gigabyte sata2 предоставляет возможность организовать для дисковой подсистемы raid массив уровня 0 1 или jbod дополнительная информация о конфигурировании raid массива размещена в главе 5 конфигурирование sata жестких дисков 19

F_panel разъемфронтальнойпанели 20

21 инсталляция аппаратного обеспечения 21

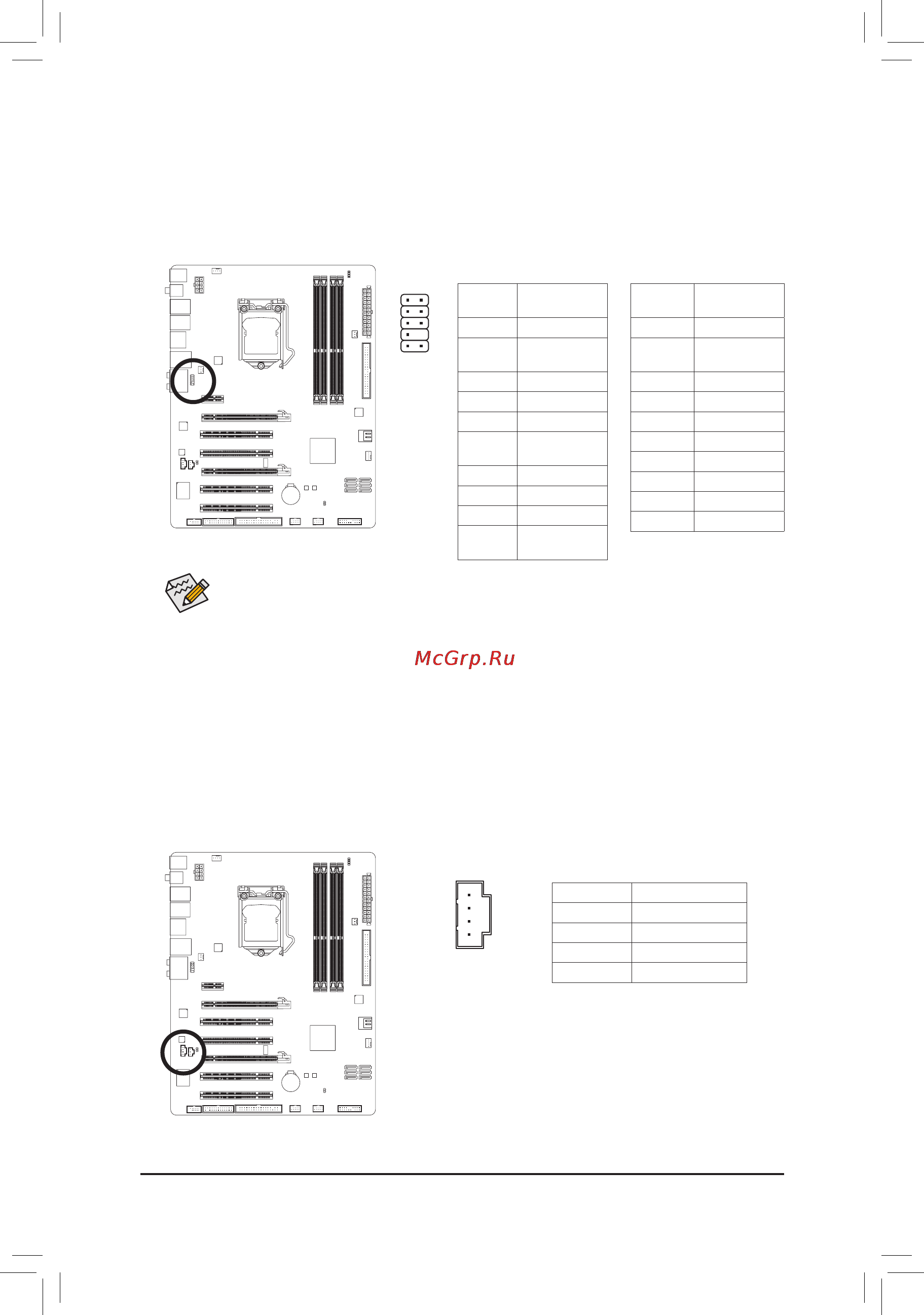

Cd_in разъемcdin черный 21

F_audio разъемфронтальнойаудиопанели 21

Hd audio для того чтобы правильно сконфигурировать фронтальную панель для совместной работы с ac 97 аудиоподсистемой обратитесь за дополнительной информацией к главе 5 конфигурирование 2 4 5 7 канальной аудиоподсистемы 21

Pазъемы аудио представлены как на передней так и на задней панели системного 21

Блока если требуется активировать режим mute временное отключение аудиосигнала для задней панели обратитесь к главе 5 конфигурирование 2 4 5 7 канальной аудиоподсистемы только для шасси с фронтальной панелью hd audio 21

Группа контактов на передней панели поддерживает стандарты intel high definition audio hd и ac 97 и предназначена для подключения передних аудиоразъемов корпуса выполняя процедуру подключения соблюдайте полярность следуя инструкции некорректное подключение компонентов влечет за собой неработоспособность аудиоподсистемы а в отдельных случаях даже выход ее из строя 21

Некоторые шасси оснащены фронтальной панелью конфигурация которой отличается 21

От стандартной для получения информации о конфигурировании аудиомодуля обратитесь к изготовителю корпуса 21

По умолчанию фронтальная панель настроена на работу с аудиоподсистемой класса 21

Этот разъем предназначен для вывода аудиосигнала с предусилителя оптического накопителя 21

Spdif_i разъемs pdifin белый 22

Spdif_o разъемs pdifout 22

Группа контактов предназначена для подключения разъема вход цифрового аудиоинтерфейса s pdif и предполагает наличие специального оптического кабеля по вопросам приобретения оптического кабеля обратитесь к локальному дилеру 22

Группа контактов предназначена для подключения разъема выход цифрового аудиоинтерфейса s pdif к внешним устройствам и платам расширения например современные графические адаптеры и звуковые платы разъем s pdif out становится востребован в тех случаях когда необходимо вывести звуковой сигнал на внешние устройства обработки звука после его преобразования средствами иных интерфейсов например hdmi за дополнительной информацией о подключении к системе устройств через s pdif интерфейс обратитесь к руководству пользователя соответствующей платы расширения 22

Инсталляция аппаратного обеспечения 22 22

23 инсталляция аппаратного обеспечения 23

F_usb1 f_usb2 usbразъем синий 23

Ieee 1394 23

Lpt параллельныйпорт 23

Не подключайте к usb разъемам на системной плате 10 контактные разъемы портов 23

Планку с usb разъемами выключите пк и отсоедините силовой кабель от блока питания 23

Разъем позволяет подключить один lpt порт на выносной планке по вопросам приобретения кабеля обратитесь к локальному дилеру 23

Чтобы исключить риск повреждения оборудования перед тем как установить выносную 23

Эти разъемы удовлетворяют требованиям спецификации usb 2 1 каждый usb разъем на плате поддерживает подключение двух usb портов на выносной планке или на передней панели корпуса по вопросам приобретения выносных планок обратитесь к локальному дилеру 23

Clr_cmos перемычкадлясбросанастроекbios 24

Coma разъемпоследовательногопорта белый 24

Инсталляция аппаратного обеспечения 24 24

Разъем coma на системной плате предназначен для подключения последовательного com порта факультативная поставка на выносной планке по вопросам приобретения выносных планок обратитесь к локальному дилеру 24

Этоа перемычка предназначена для сброса параметров cmos настроек bios например даты или конфигурации настроек системы кзаводским установкам по умолчанию для сброса параметров cmos замкните контакты с помощью перемчыки на несколько секунд или используйте иной металлический проводник например отвертка выполнять эту операцию следует только при выключенной системе 24

Phaseled индикаторфазпитанияцп 25
