Инсталляция аппаратного обеспечения - 12 -

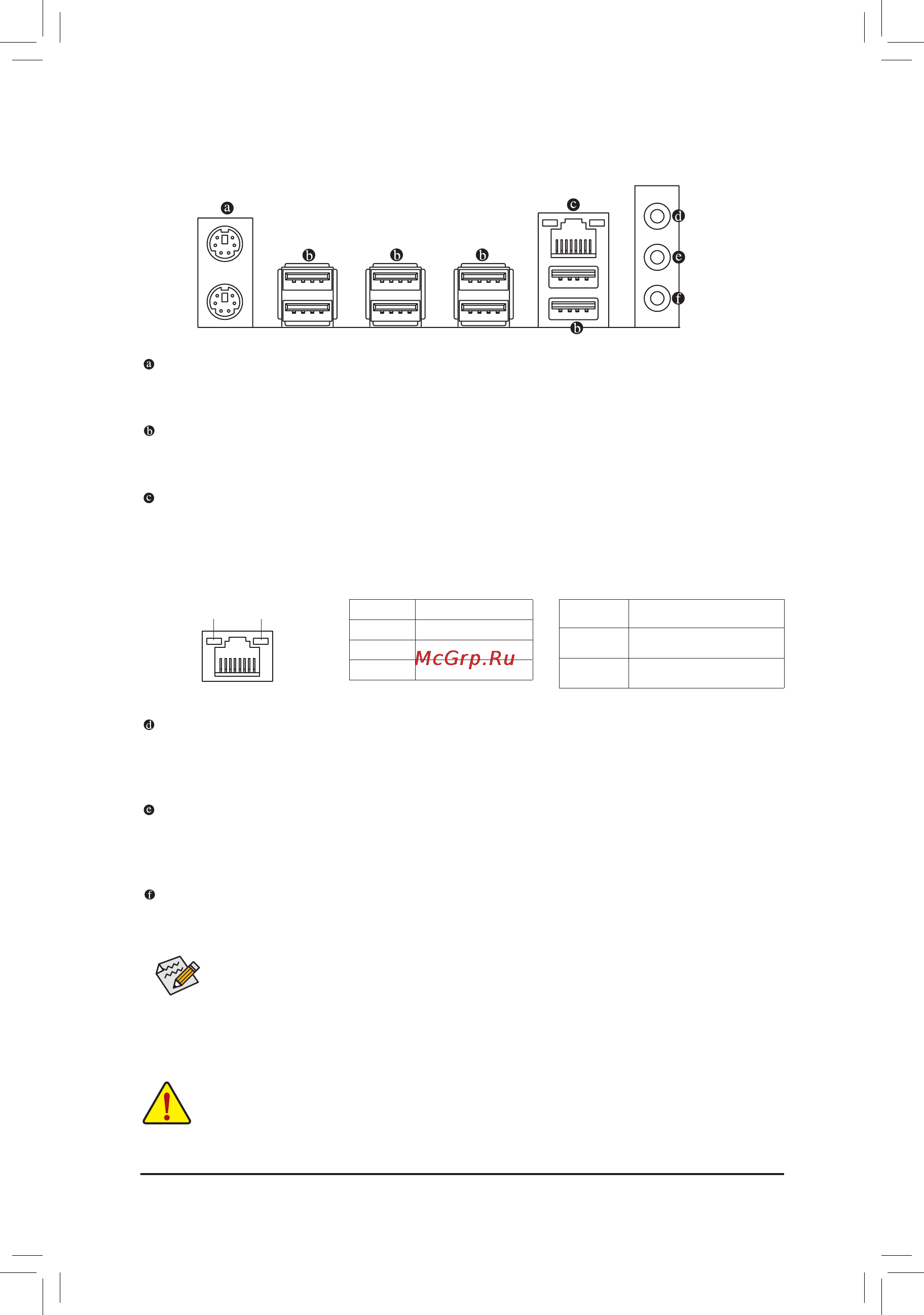

1-6 Интерфейсные разъемы на задней панели
Порт PS/2 для клавиатуры и PS/2 для мыши
Используйте верхний (зеленый) разъем для подключения мыши, нижний (синий) разъем для
клавиатуры.
Порт USB 2.0/1.1
USB-порт соответствует спецификации USB 2.0/1.1 и предназначен для подключения клавиатуры,
мыши, принтера, флэш-накопителей и др. периферийных устройств с USB-интерфейсом.
Сетевая розетка RJ-45
Порт сетевого гигабитного LAN-интерфейса (Gigabit Ethernet LAN, пропускная способность до
1 Гбит/с). В таблице приведены возможные состояния LAN-порта, о которых информируют два
светодиодных индикатора на розетке.
Отключая аудиоустройство, сначала отсоедините сигнальный кабель от устройства, а •
затем - от соответствующего разъема на системной плате.
Вынимая кабель из разъема на системной плате, аккуратно потяните его на себя, не •
раскачивая из стороны в сторону, поскольку это может привести к замыканию контактов и
повреждению платы.
Разъем "Линейный вход" (mini-Jack голубого цвета)
Один из основных разъемов аудиоподсистемы. Этот разъем предназначен для ввода сигнала от
различных аудиоустройств (например, внешний оптический накопитель, MP3-плеер, портативный
медиаплеер, и др.).
Разъем "Линейный выход" (mini-Jack зеленого цвета)
Один из основных разъемов аудиоподсистемы. Этот разъем предназначен для вывода
аудиосигнала на стереоколонки или наушники. Этот разъем также используется для подключения
фронтальных колонок акустической системы в конфигурации 4/5.1/7.1.
Разъем "Микрофонный вход" (mini-Jack розового цвета)
Один из основных разъемов аудиоподсистемы. В конфигурации по умолчанию к этому разъему
подключается микрофон.
Индикатор активности LAN-порта:Индикатор LAN-соединения/Скорость:
Индикатор
активности
LAN-порта
Индикатор LAN-
соединения/
Скорость
Порт LAN-интерфейса
Состояние Скорость
Оранжевый 1 Гбит/с
Зеленый 100 Мбит/с
Выключен 10 Мбит/с
Активность
индикатора
Скорость
Мигает
Осуществляется прием и
передача данных
Выключен
Прием и передача данных
отсутствуют
Настраивая 7.1 канальный звук, вам необходимо использовать разъемы фронтальной
панели и разрешить использование многоканального режима в аудио драйвере. Чтобы
уточнить конкретную конфигурацию, ознакомьтесь с инструкцией по инсталляции
многоканальной аудиоподсистемы (Глава 5, "Конфигурирование 2/4/5.1/7.1-канальной
аудиоподсистемы").
