- 13 - Инсталляция аппаратного обеспечения

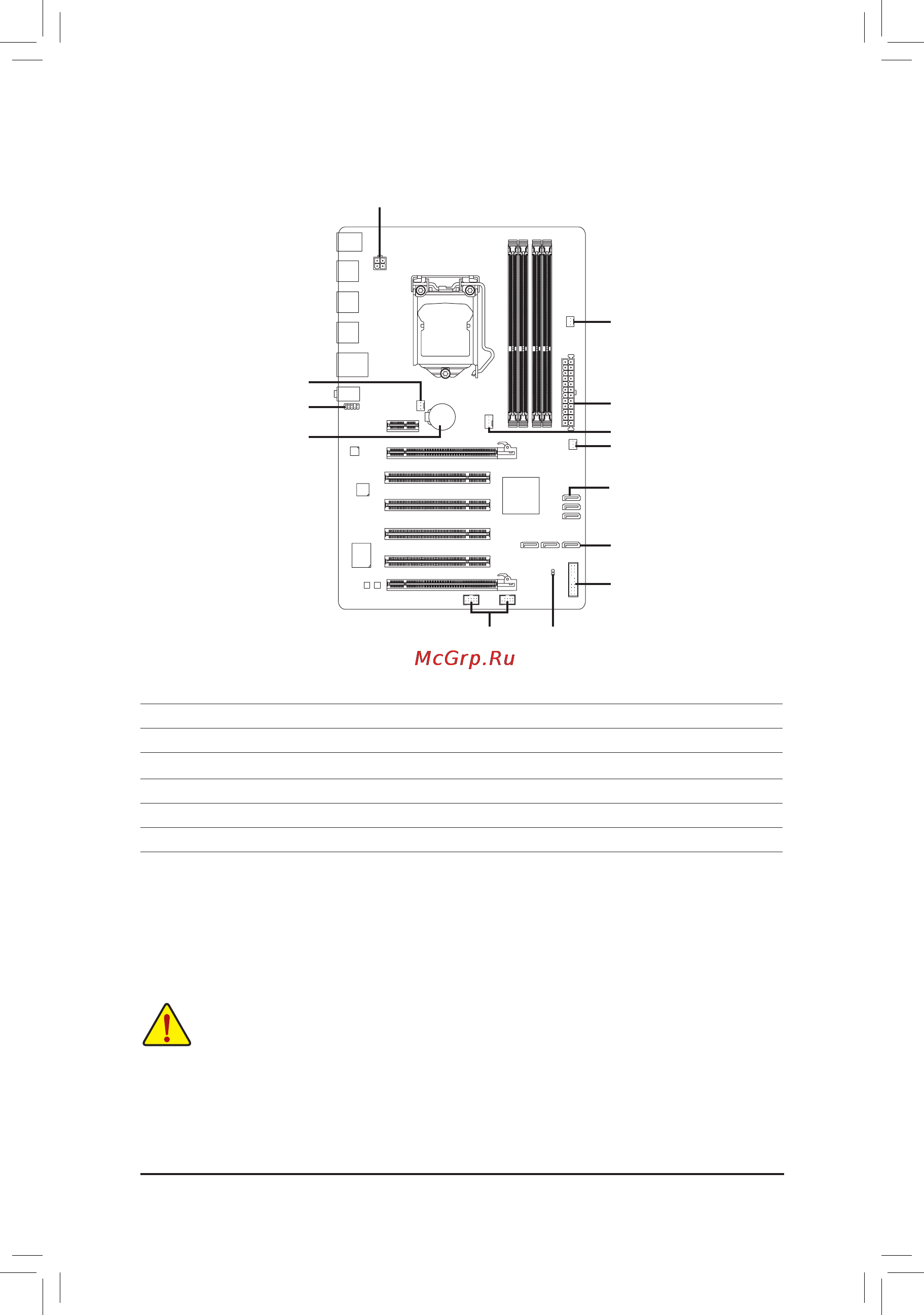

1-7 Внутренние интерфейсные разъемы
До подключения внешних устройств внимательно прочитайте следующую инструкцию:
До подключения устройства, убедитесь в том, что контактная группа разъема его •
интерфейса совместима с соответствующим разъемом на системной плате.
Чтобы исключить риск повреждения оборудования, до начала процедуры инсталляции •
нового устройства выключите ПК и отсоедините силовой кабель от блока питания.
По завершении процедуры инсталляции устройства до включения ПК убедитесь в том, •
что все интерфейсные и иные кабели подключены к системной плате должным образом,
после чего еще раз проверьте надежность соединений.
1
2
5
4
6
9
10
7
3
4
11
8
6
1) ATX_12V 7) F_PANEL
2) ATX 8) F_AUDIO
3) CPU_FAN 9) F_USB1/F_USB2
4) SYS_FAN1/2 10) BAT
5) PWR_FAN 11) CLR_CMOS
6) SATA2_0/1/2/3/4/5
