- 7 - Инсталляция аппаратного обеспечения

Шаг 1:

Соблюдая осторожность, нажмите на скобу,

приложив усилие в направлении системной

платы. Отведите скобу в сторону, освободив

от фиксатора. Аккуратно поднимите вверх

скобу вместе с металлической пластиной

крепления ЦП в процессорном разъеме.

Шаг 3:

Возьмите процессор за края большим и

указательным пальцем. Сориентируйте ЦП

по отношению к процессорному разъему с

учетом ориентиров (позиционные ключи,

выемки и треугольная метка) и аккуратно

установите процессор в разъем на системной

плате.

Шаг 5:

Опустите и закрепите скобу под фиксатором.

После выполнения всех перечисленных

операций ЦП и разъем Socket LGA приведены

в рабочее состояние.

Шаг 4:

После того, как ЦП установлен должным

образом, удерживайте процессор в разъеме,

слегка касаясь одной рукой металлической

крышки. Свободной рукой опустите

металлическую пластину крепления вниз до

соприкосновения с корпусом ЦП.

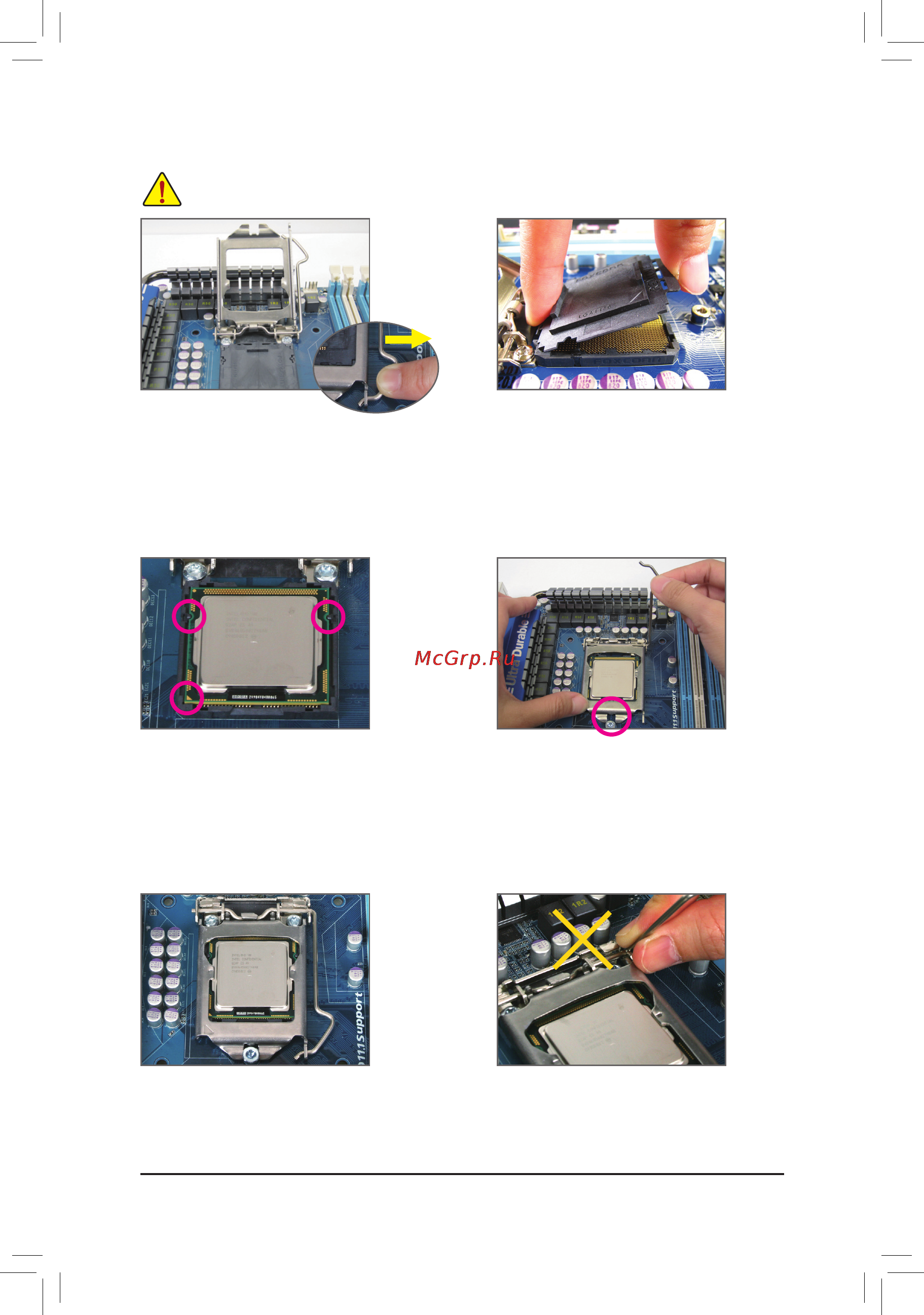

B. Пошаговая инструкция по установке ЦП на системную плату.

Чтобы исключить риск повреждения оборудования, до начала установки ЦП выключите

ПК и отсоедините силовой кабель от блока питания.

ПРИМЕЧАНИЕ:

Выполняя манипуляции со скобой, следите за

тем, чтобы рычаг не смещался по отношению

к направляющим.

Шаг 2:

Приподнимите, а затем удалите защитную

пластиковую крышку, удерживая ее большим

и указательным пальцем за выступы. Не

касайтесь группы контактов на процессорном

разъеме. Соблюдайте меры безопасности,

всегда устанавливайте на место защитную

крышку после процедуры демонтажа ЦП.
