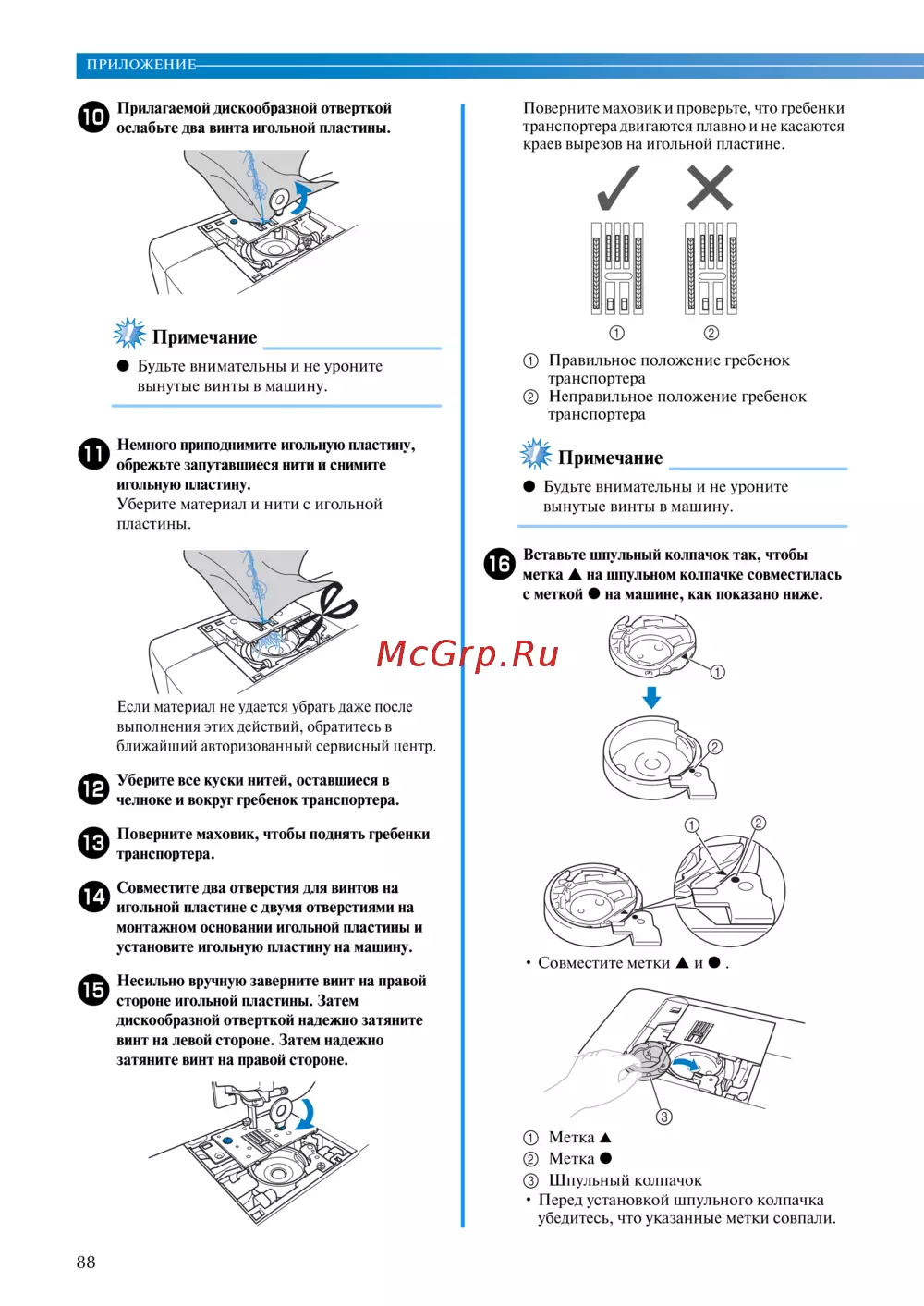

![Brother INNOV-'IS NV-10 [90/104] Примечание](/views2/1315483/page90/bg5a.png)
ПРИЛОЖЕНИЕ ———————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————
—
—
88
j
Прилагаемой дискообразной отверткой
ослабьте два винта игольной пластины.
Примечание
● Будьте внимательны и не уроните
вынутые винты в машину.
k
Немного приподнимите игольную пластину,
обрежьте запутавшиеся нити и снимите
игольную пластину.
Уберите материал и нити с игольной
пластины.
Если материал не удается убрать даже после
выполнения этих действий, обратитесь в
ближайший авторизованный сервисный центр.
l
Уберите все куски нитей, оставшиеся в
челноке и вокруг гребенок транспортера.
m
Поверните маховик, чтобы поднять гребенки
транспортера.
n
Совместите два отверстия для винтов на
игольной пластине с двумя отверстиями на
монтажном основании игольной пластины и
установите игольную пластину на машину.
o
Несильно вручную заверните винт на правой
стороне игольной пластины. Затем
дискообразной отверткой надежно затяните
винт на левой стороне. Затем надежно
затяните винт на правой стороне.
Поверните маховик и проверьте, что гребенки
транспортера двигаются плавно и не касаются
краев вырезов на игольной пластине.
a Правильное положение гребенок
транспортера
b Неправильное положение гребенок
транспортера
Примечание
● Будьте внимательны и не уроните
вынутые винты в машину.
p
Вставьте шпульный колпачок так, чтобы
метка S на шпульном колпачке совместилась
с меткой z на машине, как показано ниже.
• Совместите метки S и z .
a Метка
S
b Метка z
c Шпульный колпачок
• Перед установкой шпульного колпачка
убедитесь, что указанные метки совпали.
