Инсталляция аппаратного обеспечения - 10 -

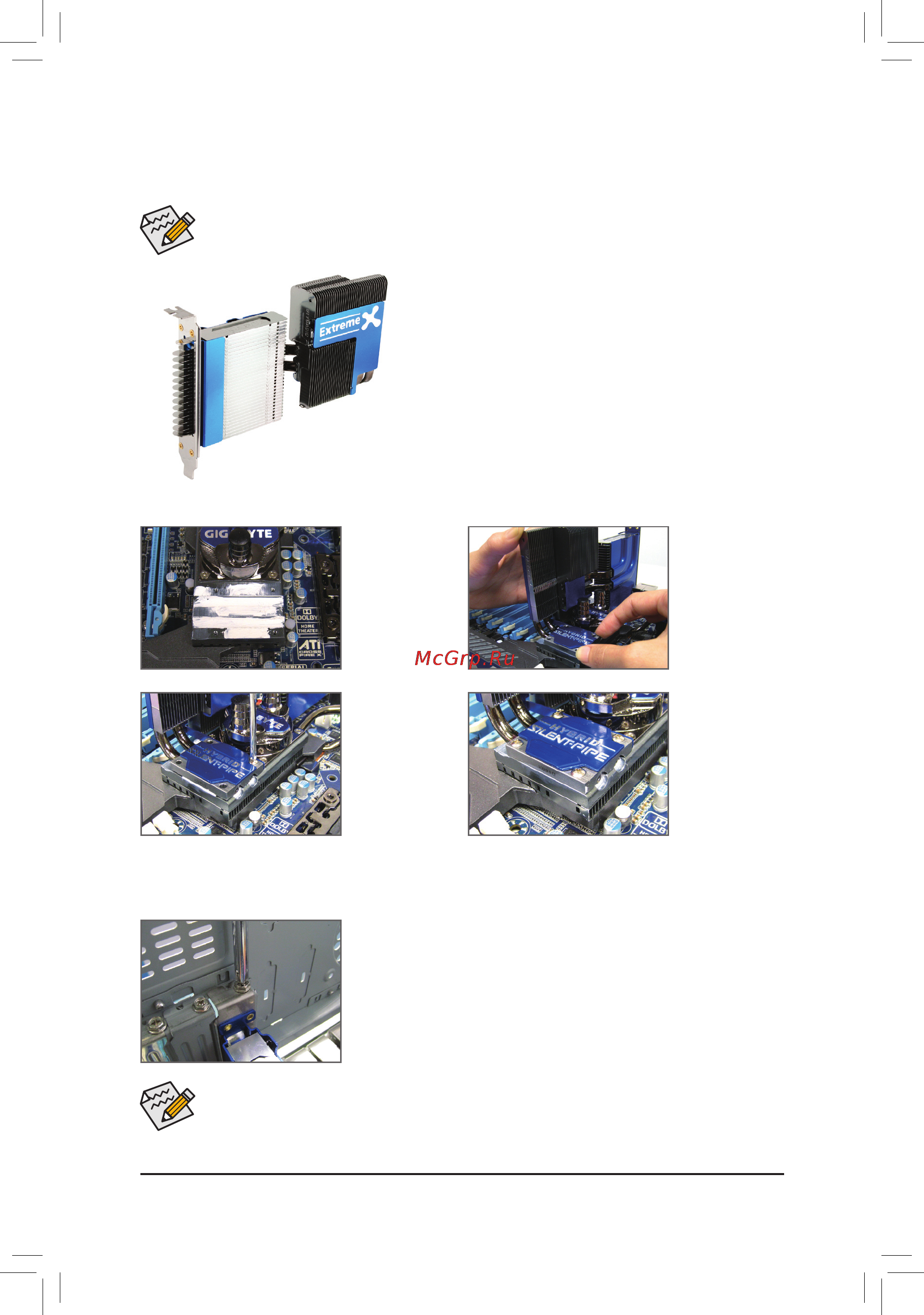

1-4 УстановкамодуляHybridSilent-Pipe
Перед тем как начать установку модуля Hybrid Silent-Pipe, ознакомьтесь с рекомендациями.
Если корпус компьютера оборудован фронтальными звуковыми разъемами, до установки модуля
следует соединить звуковые разъемы с соответствующим разъемом на системной плате.
Модуль Hybrid Silent-Pipe
Необходимые инструменты:
1. Крестообразная отвертка
2. Термопаста
3. Винты идущие в комплекте с платой
Пошаговая инструкция по установке модуля Hybrid Silent-Pipe:
Шаг 1:
Нанесите тонкий
слой термопасты
на поверхность
радиатора.
Шаг 2:
Установите
радиатор модуля
Hybrid Silent-
Pipe на радиатор
северного моста,
как показано на
снимке.
Шаг 3:
Закрепите
радиатор с
помощью
специальных
винтов.
(Одной рукой
удерживайте
радиатор как
показано на
снимке.)
Шаг 4:
На снимке
слева показано
каким образом с
помощью винтов
радиатор должен
быть закреплен к
основе.
Шаг 5:
С помощью винта закрепите хвостовую часть модуля Hybrid Silent-
Pipe на задней стенке корпуса.
Для блока жидкостного охлаждения мы рекомендуем использовать трубки с внутренним
диаметром 7,5 мм и внешним 10 мм. Убедитесь, что все надежно соединено и нет никаких
утечек жидкости.
(Примечание) Компоненты могут внешне отличаться от тех, которые показаны на снимках.
