Инсталляция аппаратного обеспечения - 12 -

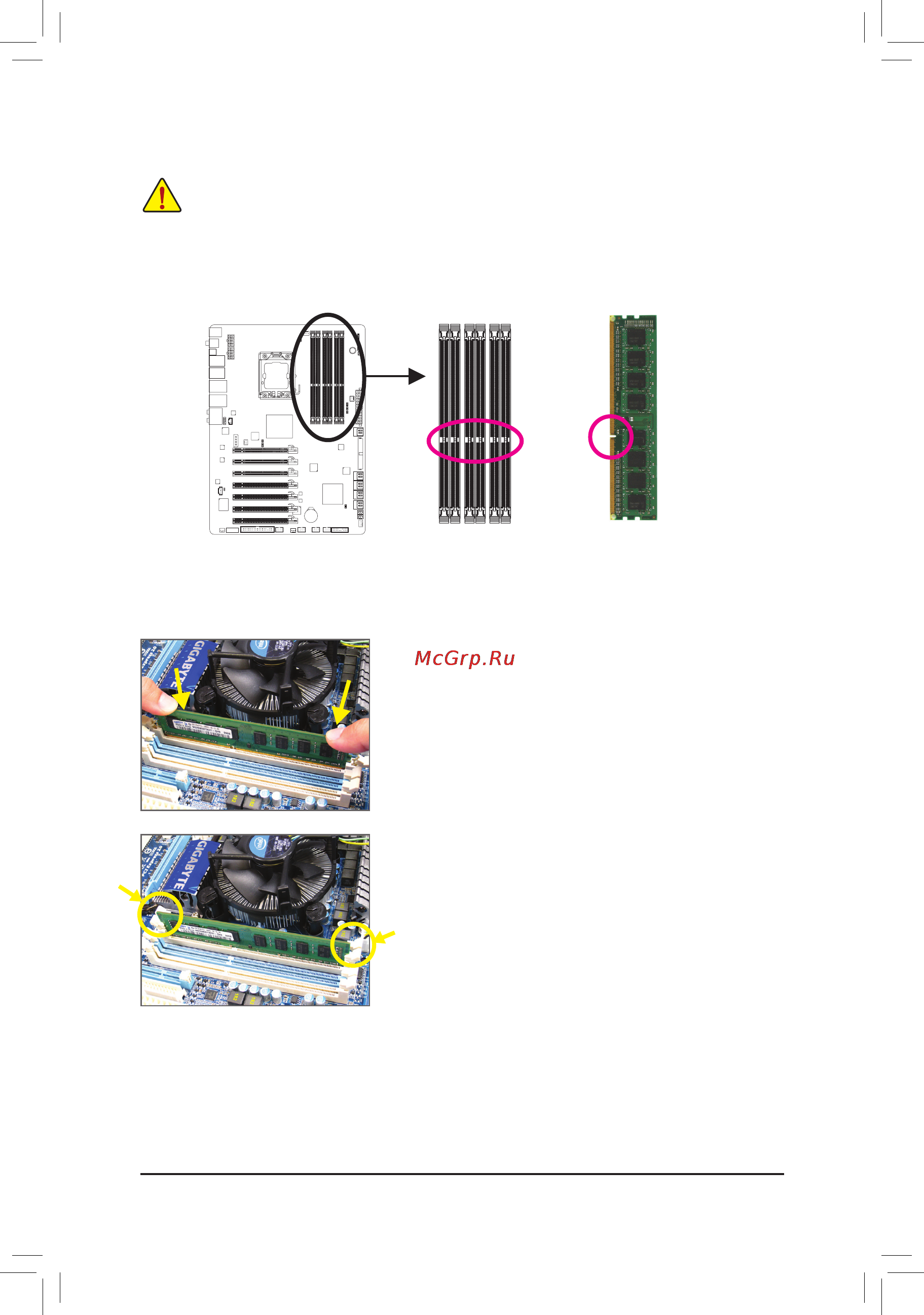

DDR3 DIMM
1-5-2 УстановкамодулейОЗУ
Выемка
На печатной плате любого модуля ОЗУ DDR3 присутствует специальная выемка, которая облегчает
процедуру инсталляции. Приведенное далее пошаговое руководство поможет корректно установить
модули в соответствующие DIMM-разъемы на системной плате.
Шаг 1:
Приведите защелки-фиксаторы расположенные по обе стороны
разъема в открытое состояние. Сориентируйте модуль памяти
по отношению к DIMM-разъему должным образом. Установите
модуль в разъем. Слегка нажимая пальцами рук, как это
показано на иллюстрации, на верхний край модуля приложите
равномерное вертикальное усилие в направлении разъема до
характерного щелчка.
Шаг 2:
Характерный звук и фиксация и фиксация защелок в пазах
по краям печатной платы DDR3-модуля свидетельствуют о
корректном выполнении процедуры установки модуля ОЗУ.
Чтобыисключитьрискповрежденияоборудования,доначалаустановкимодулейОЗУ
выключитеПКиотсоединитесиловойкабельотблокапитания.
МодулиОЗУDDR3иDDR2несовместимыдругсдругом,равнокакисмодулями
DDRSDRAM.Передтемкакприступитькинсталляциимодулей,убедитесьвтом,что
подготовленнаядляэтихцелейпамятьсоответствуетспецификациинамодулиDDR3
SDRAM.
