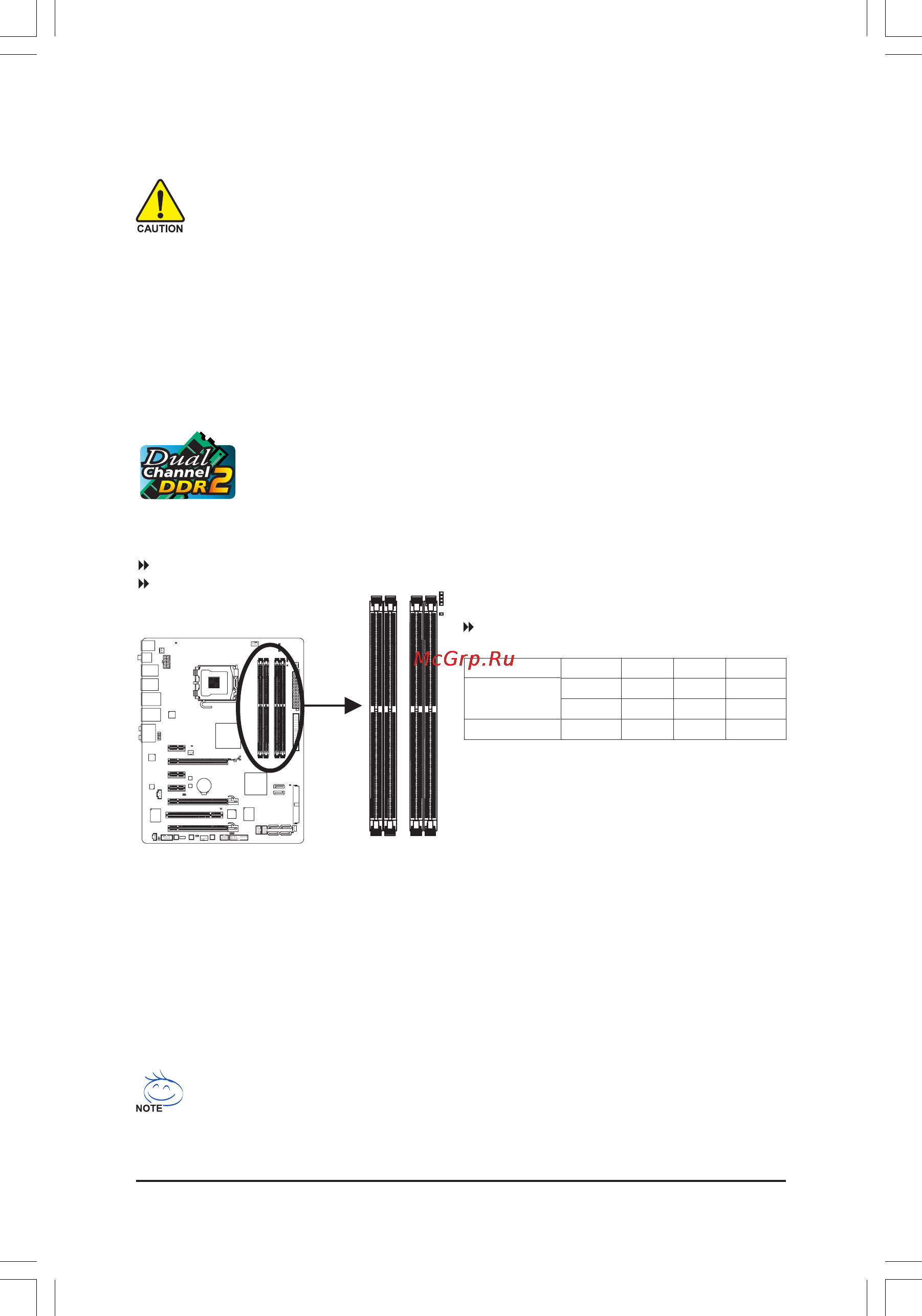

1 4 Установка модулей памяти А CAUTION При установке модулей памяти необходимо знать следующее Убедитесь что устанавливаемые модули памяти поддерживаются системной платой Рекомендуется устанавливать модули одной марки одинакового объема с одинаковыми скоростными характеристиками и одинаковыми компонентами Постоянно обновляемый перечень поддерживаемых модулей памяти имеется на Web сайте компании GIGABYTE Перед установкой или извлечением модулей памяти выключите компьютер и отключите шнур питания от розетки сети питания В противном случае имеется вероятность повреждения компонентов компьютера Модули памяти имеют защиту от неправильной установки и могут быть установлены в разъем только в одном положении Если модуль памяти не входит в разъем измените ориентацию модуля 1 4 1 Технология двухканальной памяти Duàls Channel г пояс На системной плате имеются 4 разъема для модулей памяти DDR2 Системная плата поддерживает технологию двухканальной памяти После установки модулей памяти BIOS автоматически определяет их тип и объем В двухканальном режиме пропускная способность шины памяти увеличивается вдвое Каждому каналу соответствуют 2 разъема ООК2 которые распределяются следующим образом Канал 0 DDR2J DDR2 2 Канал 1 DDR2 3 DDR2 4 Варианты размещения модулей памятидля реализациидвухканального режима DDR2_1 2 модуля памяти DS SS 4 модуля памяти DS SS DDR 2_2 DDR2_3 DDR2_4 DS SS DS SS DS SS DS SS DS SS DS SS 88 односторонний модуль О8 двусторонний модуль свободный разъем Если вы собираетесь использовать технологию двухканальной памяти примите во внимание ограничения налагаемые чипсетом 1 Если установлен только один модуль памяти ООР2 двухканальный режим не реализуется 2 При установке двух или четырех модулей памяти рекомендуем использовать модули памяти одной и той же марки одинакового объема с одинаковыми компонентами и одинаковыми скоростными характеристиками и работе в двухканальном режиме для достижения оптимальной производительности устанавливайте эти модули в разъемы одного цвета При установке модулей памяти различного объема и разных производителей в процессе самотестирования системы выводится сообщение о том что память работает в режиме Flex Memory Технология Intel Flex Memory упрощает модернизацию компьютера позволяя устанавливать модули памяти различного объема и сохраняя при этом возможность реализации двухканального режима Системные платы GA EP45 DS4P DS4 10
