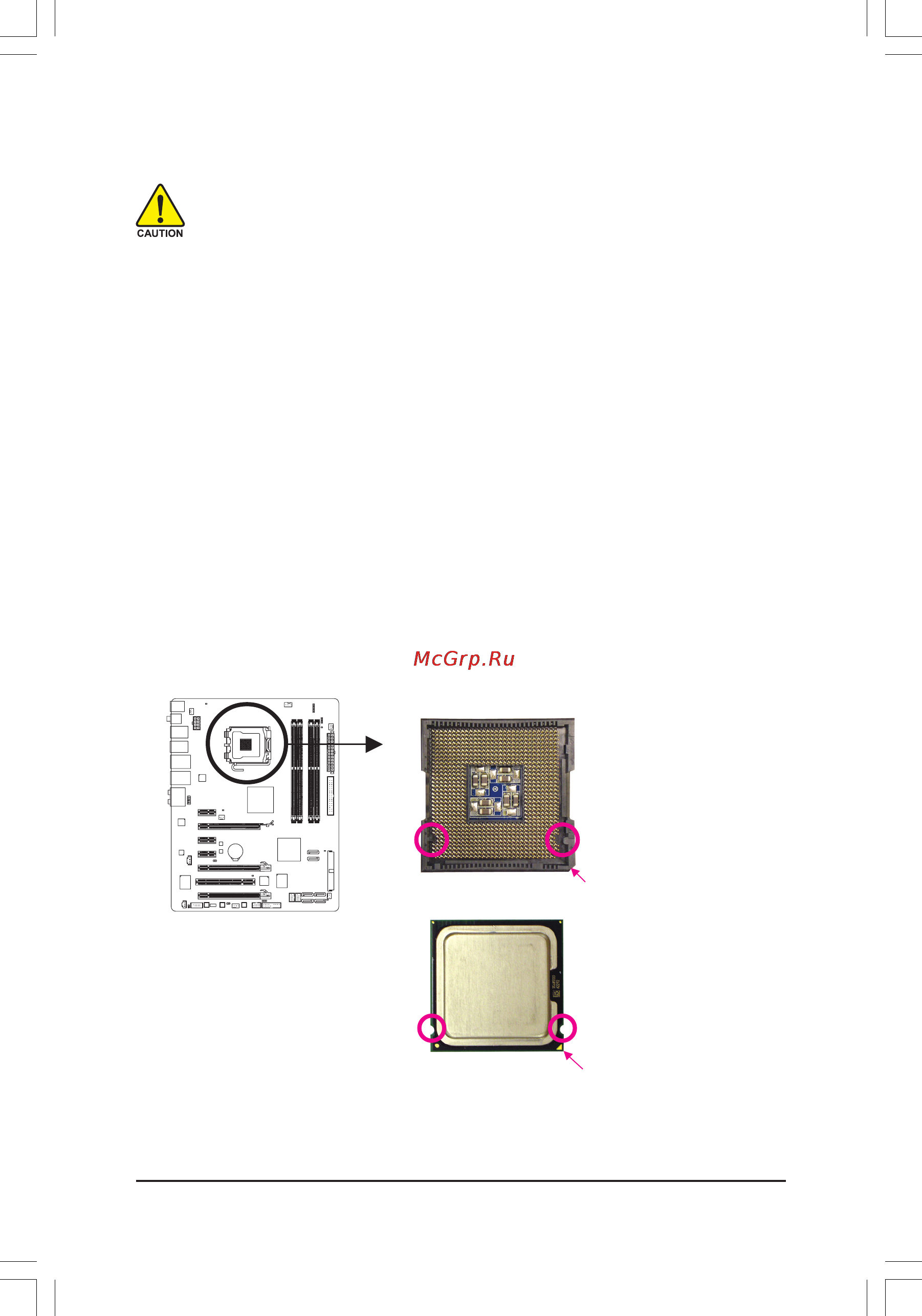

1 3 Установка процессора и теплоотвода процессора Перед установкой процессора внимательно прочтите следующие рекомендации Убедитесь что ваш процессор поддерживается системной платой CAUTION Постоянно обновляемый перечень поддерживаемых процессоров имеется на Webсайте компании GIGABYTE Для предотвращения повреждения процессора и других компонентов компьютера перед установкой процессора выключите компьютер и отключите шнур питания от розетки сети питания Найдите на процессоре 1 й контакт Процессор можно установить в разъем только в правильном положении Можно также найти выемки на двух сторонах процессора и совместить их с выступами на процессорном разъеме Наносите на верхнюю поверхность процессора тонкий слой термопасты постоянной толщины Никогда не включайте компьютер без правильно установленного теплоотвода процессора В противном случае процессор может перегреться и выйти из строя Устанавливайте частоту процессора в точном соответствии с паспортным значением Не рекомендуется превышать номинальную частоту системной шины поскольку повышенные частоты Для компьютера работы не являются в стандартными условиях разгона для периферийных необходимо тщательно устройств подобрать комплектующие процессор графическую плату память жесткий диск и т п 1 3 1 Установка процессора А Найдите выступы на процессорном разъеме и соответствующие им выемки на процессоре Разъем LGA775 Выстуг Зыстул Срезанный угол на процессорном Выемка Сборка компьютера
