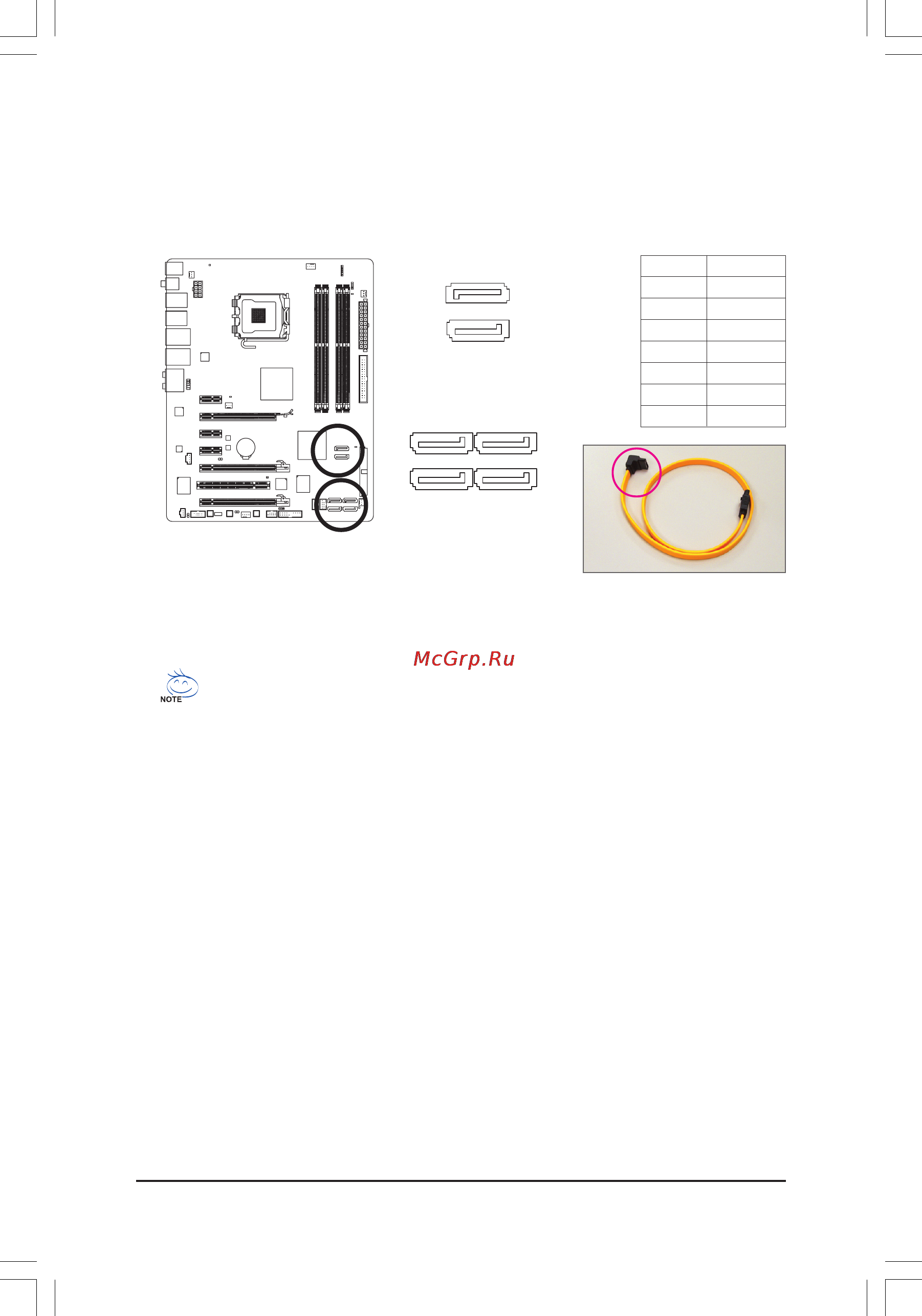

9 SATA2_0 1 2 3 4 5 Разъемы Serial ATA 3 Гбит с Разьемы Serial ATA соответствуют стандарту SATA 3 Гбит с и совместимы со стандартом SATA 1 5 Гбит с К каждому разъему Serial АТА можно подключить одно устройство Serial АТА Контроллер ICH10R поддерживает режимы RAID О RAID 1 RAID 5 и RAID 10 Инструкции по созданию RAID массивов приведены в главе 5 в параграфе Configuring SATA Hard Drive s К жесткому диску с интерфейсом Serial АТА подключайте L образный разъем кабеля SATA 3 Гбит с Для реализации режимов RAID 0 и RAID 1 необходимо наличие по меньшей мере двух жестких дисков Если в RAID массиве используется большее количество дисков их суммарное число должно быть четным Для реализации RAID 5 требуется не менее трех жестких дисков Суммарное количество дисков в RAID массиве не обязательно должно быть четным Для создания массива RAID 10 необходимо по меньшей мере четыре жестких диска Суммарное количество дисков в массиве должно быть четным 21 Сборка компьютера
