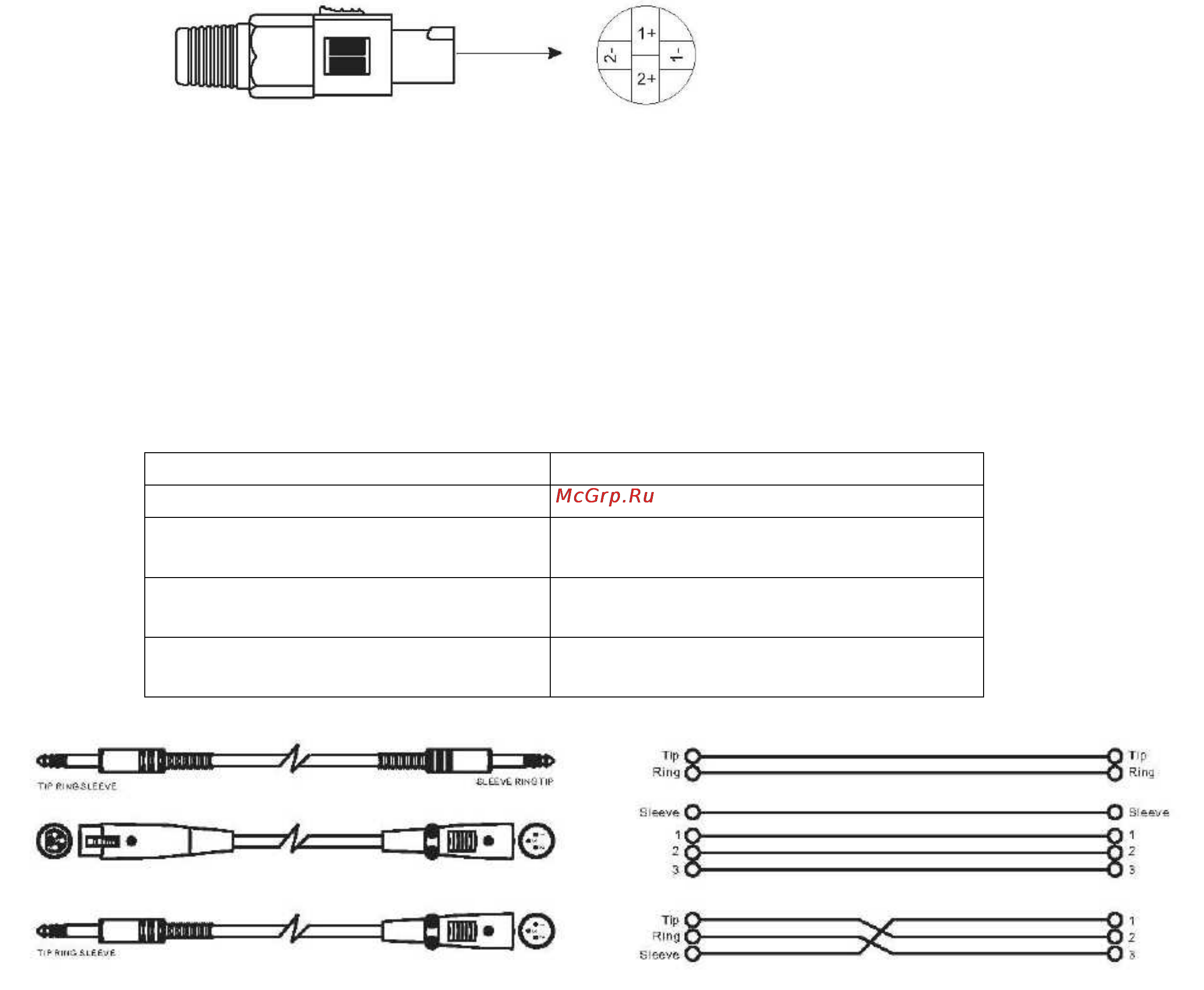

4. Соединения проводов.

- Для пассивных колонок.

Для производства соединений с другим оборудованием, представляющим собой

источник сигналов для пассивных колонок, пожалуйста, используйте только силовые

соединительные устройства.

Силовой соединитель предусматривает четыре клеммы: +1; -1; +2; -2.

Для наших корпусов колонок используются только штыри +1/-1 для соединения

Колонки + / Колонки -, а штыри +2/-2 не используются.

- Для активных колонок.

Относительно этих

условий, соединения аудио-сигналов, в основном, предназначены

для потока сигналов, поэтому определите конфигурацию проводов в соответствии с вашей

реальной системой применения и ее возможностью для соединения. Обычно у вас есть

следующие варианты.

Симметричное соединение.

Пояснения к левому рисунку Пояснения к правой схеме соединения

1 2

а) кончик / кольцо / муфта

муфта / кольцо / кончик

кончик; кольцо; муфта

b) ─ 1; 2; 3

1; 2; 3

с) кончик / кольцо /муфта кончик; кольцо; муфта

1; 2; 3
