Руководство пользователя для видеорегистраторов серии DS-8100HFI-ST
147

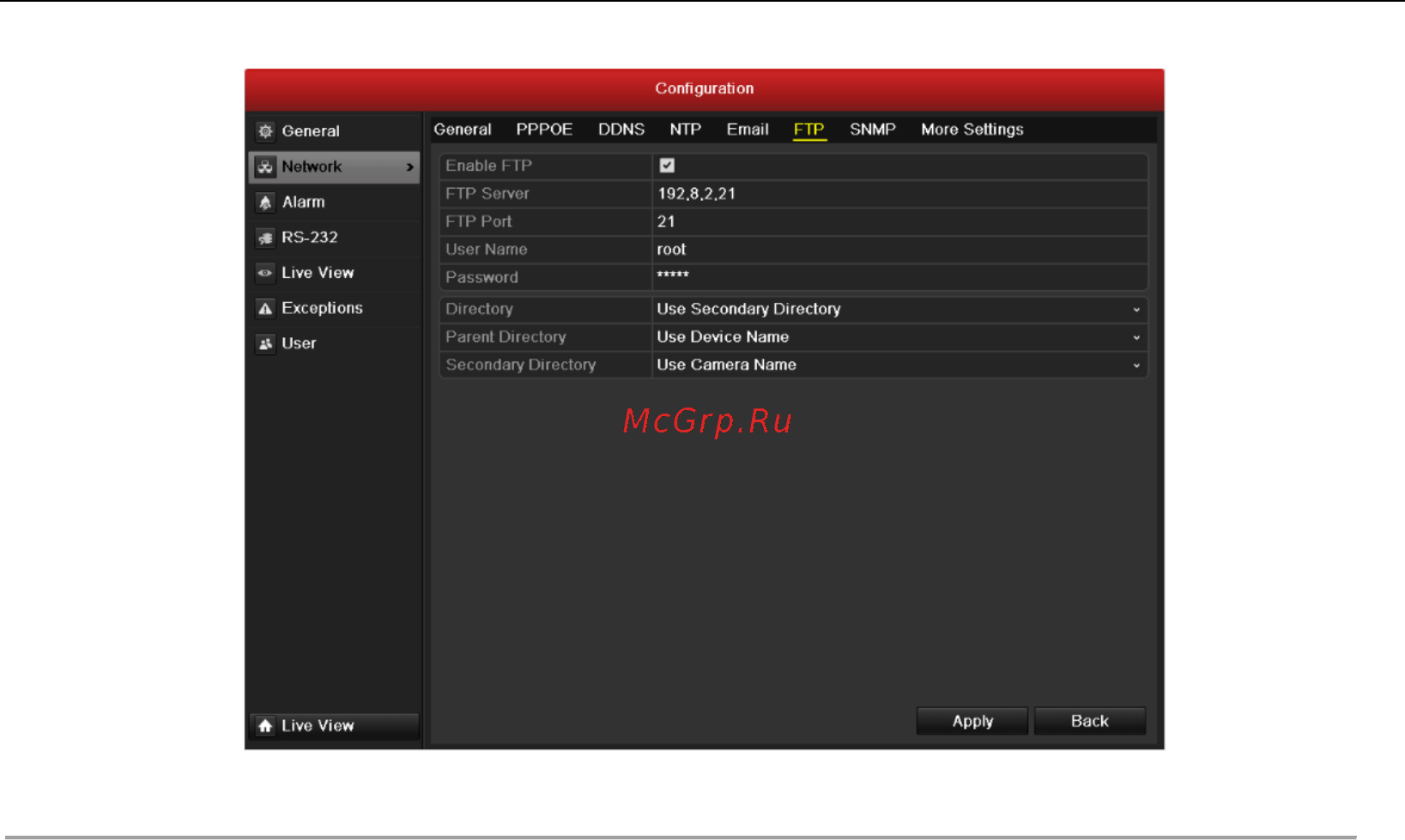

Рисунок 9.11 Конфигурация FTP
Directory: В поле Directory вы можете выбрать корневую директорию [Root Directory],
директорию верхнего уровня [Parent directory] и вторичную директорию [secondary directory].
При выборе директории верхнего уровня, Вы можете использовать поля Device Name, Device
No или Device IP, чтобы задавать имя директории; при выборе вторичной директории, Вы
можете использовать Camera Name или Camera No. в качестве имени директории.
5. Нажмите кнопку Apply, чтобы сохранить настройки и покинуть интерфейс.
Примечание: Убедитесь, что удаленный FTP сервер запущен перед установкой параметров FTP.
9.2.5 Конфигурация SNMP
Цель:
Вы можете использовать протокол SNMP , чтобы отобразить статус устройства и параметры.
Шаги:
1. Войдите в интерфейс сетевых настроек.
Menu > Configuration > Network
2. Выберите вкладку SNMP, чтобы войти в интерфейс конфигурации SNMP, как показано на
Рисунке 9.12.
