Руководство пользователя для видеорегистраторов серии DS-8100HFI-ST
42
4.2 Настройка PTZ: Предустановки,
патрулирование, шаблоны
Подготовка:
Пожалуйста, убедитесь, что предустановки, патрулирование и шаблоны поддерживаются протоколом
PTZ.
4.2.1 Настройка PTZ предустановок
Цель:
Следуйте приведенным ниже указаниям, чтобы при наступлении события камера настроилась на запись
предварительно заданного участка.
Шаги:
1. Войдите в меню управления Menu>Camera>PTZ>More Settings

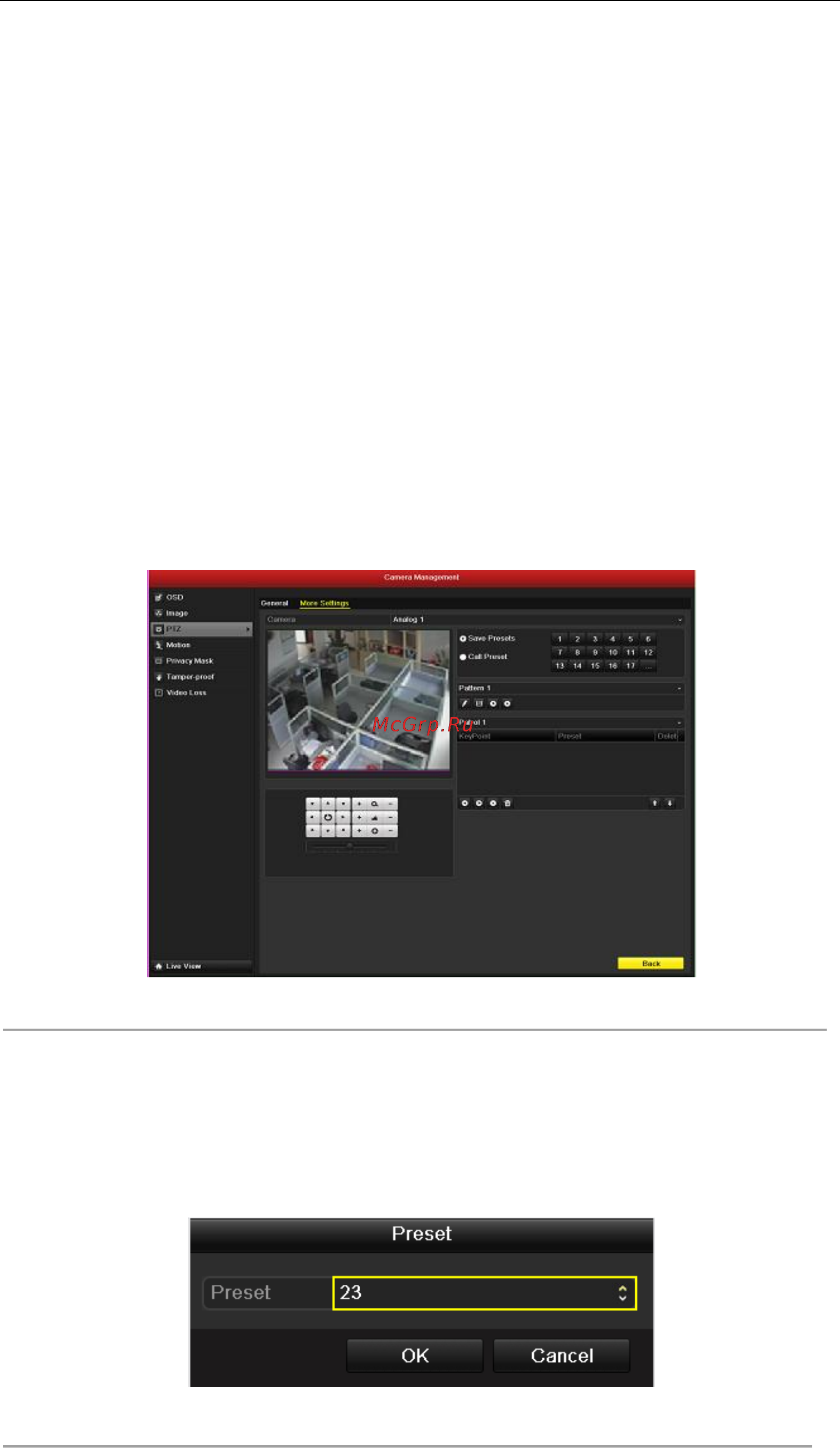

Рис 4.2 Раздел меню PTZ-More Settings (доп. настройки)
2. С помощью кнопок управления настройте камеру на участок, который хотите сохранить.
3. Отметьте круговую иконку Save Presets.
4. Нажмите номер, под которым хотите сохранить выбранный участок.
Повторите шаги с 2 по 4 для сохранения других участков. Если вы хотите сохранить более 17 участков,
нажмите […] для выбора других номеров из доступных.
Рис 4.3 Задание номера
