8 5
ную планку (16), Рис.3, в специальные резьбо-
вые отверстия нижней пластины (12). Положе-
ние упорной планки (16) определяется размет-
кой заготовки.
9.3.2. Поверните ручку (4) за рукоятку (5) до
подъёма верхней пластины (11) относительно
нижней пластины (12) на высоту более толщи-
ны заготовки.
9.3.3. Заготовку, в соответствии с предвари-
тельной разметкой, установите между верхней
пластиной (11) и нижней пластиной
(12).
9.3.4. Для выполнения отбортовки, изгибания
фасонной заготовки или части заготовки пре-
дусмотрен демонтаж отдельных секторов вер-
хней пластины (11).
9.3.5. Изгибание заготовки производится вра-
щением ручки (4) за рукоятку (5) ручным уси-
лием оператора.
9.4. Резание (Рис. 2, Рис. 3)
9.4.1. Как показано на Рис.3, установите на-
правляющие (15) и упорную планку (16) в
специальные резьбовые отверстия с обрат-
ной стороны рабочего стола (14). Положение
упорной планки (16) определяется разметкой
заготовки.
9.4.2. Поверните ручку (4) за рукоятку (5) до
подъёма нижней пластины (12) относительно
рабочего стола (14) на высоту более толщины
заготовки.
9.4.3. Заготовку поместите на рабочем столе
(14) под прижимной планкой (13) между ниж-
ней пластиной (12) и рабочим столом (14) в
соответствии с предварительной разметкой.
9.4.4. Разрезание заготовки производится
вра-
щением ручки (4) за рукоятку (5) ручным усили-
ем оператора.
10. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
10.1.1. Содержите станок и рабочее место в
чистоте. Освобождайте все трущиеся узлы и де-
тали от пыли и посторонних предметов. Перио-
дически очищайте станок сжатым воздухом.
10.1.2. Станок необходимо проверять перед
работой. Все неисправности должны быть ус-
транены.
10.1.3. Металлические неокрашенные
поверх-
ности должны быть чистыми, слегка смазанны-
ми жидким техническим маслом.
11. РЕКОМЕНДУЕМЫЕ ИНСТРУМЕНТЫ И
ОСНАСТКА

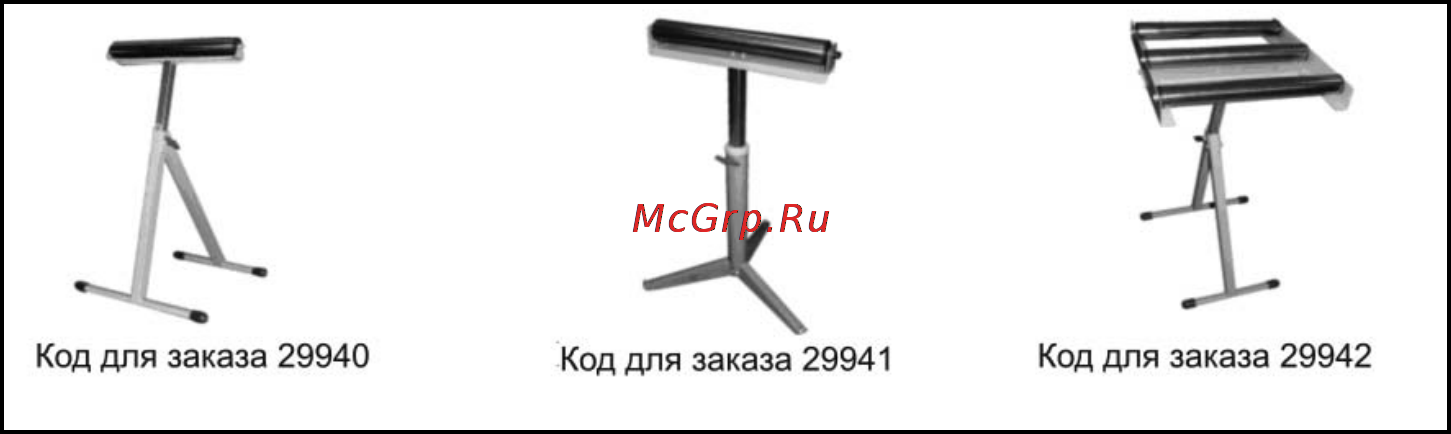

11.1. Опора роликовая.
Для создания удобств при работе со станком
рекомендуем приобрести опору роликовую
(Рис. 6), которая облегчит работу с габаритны-
ми заготовками как при подаче заготовки на об-
работку, так и при передаче готового изделия
после обработки.
12. ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА
ООО «Энкор - Инструмент - Воронеж» осущест-
вляет гарантийный ремонт по предъявлению
товарного чека. Гарантийный срок составляет
6 месяцев с даты продажи. Срок службы – 5
лет. Повреждения, произошедшие вследствие
естественного износа, перегрузки или непра-
вильной эксплуатации, не подлежат гарантий-
ному ремонту. Повреждения, возникшие из-за
некачественного материала или по вине изго-
товителя, устраняются бесплатно.
С гарантийными обязательствами ознакомлен
и согласен:
_______________, _______________________
дата подпись покупателя
Сервис-Центр тел./ факс (4732) 39-24-86
E-mail: petrovich@enkor.ru
E-mail: orlova@enkor.ru
Изготовитель:
ШАНХАЙ ДЖОЕ ИМПОРТ
ЭНД ЭКСПОРТ КО., ЛТД.
Китай-Рм 339, № 551 ЛАОШАНУЧУН,
ПУДОНГ, ШАНХАЙ, П.Р.
Импортер:
ООО «Энкор - Инструмент - Воронеж»:
394018, Воронеж, пл. Ленина, 8.
Тел./факс: (4732) 39-03-33
E-mail: opt@enkor.ru
Рис. 6
предметами.
4.5. Запрещается использование машины в по-
мещениях
со скользким полом, например, за-
сыпанном опилками или натертом воском.
4.6. Дети и посторонние лица должны нахо-
диться на безопасном расстоянии от рабочего
места.
4.7. К работе с машиной не допускаются дети и
неподготовленные лица.
4.8. Перед работой с машиной необходимо
внимательно изучите данное руководство по
эксплуатации, а также соответствующую спра-
вочную
и учебную литературу.
4.9. Одевайтесь правильно. Для работы оде-
вайте спецодежду. Всегда работайте в не-
скользящей обуви и убирайте назад длинные
волосы.
4.10. Всегда работайте в защитных очках;
обычные очки таковыми не являются, посколь-
ку не противостоят ударам.
4.11. Запрещается использовать в качестве за-
готовки листы толщиной более 1 мм.
4.12. Запрещается использовать заготовки, ко-
торые настолько малы, что Вы не можете их
надежно удерживать.
4.13. При установке или удержании листов
металла используйте защитные рукавицы. Ис-
ключите возможность получения травмы об ос-
трые кромки металлических листов.
4.14. Исключите падение или смещение листа
металла.
4.15. Машина должна быть установлена и на-
дежно закреплена на горизонтальной устойчи-
вой поверхности фундамента, металлической
тумбы рассчитанной на вес машины с учётом
веса заготовки и усилия оператора.
4.16. При перемещении машины используйте
специальные подъемные устройства, с грузо-
подъемностью, рассчитанной на вес машины
(см. раздел 2).
4.17. Исключите при работе соскальзывание
руки с рукоятки. Рукоятка должна быть сухой
без следов смазочных материалов.
4.18. Запрещается обрабатывать одновремен-
но несколько листов металла.
4.19. Проверьте и убедитесь в отсутствии пос-
торонних предметов, обрезков, грязи и т.п. в
рабочей зоне машины.
4.20. Запрещается изменять конструкцию ма-
шины, а также удлинять рычаги ручек.
4.21. Контролируйте исправность и состо-
яние деталей машины, правильность регу-
лировки подвижных деталей, соединений
подвижных деталей, правильность установок
и регулировок. Любая неисправная деталь
должна немедленно ремонтироваться или
заменяться.
4.22. Используйте только рекомендованные
комплектующие. Соблюдайте указания, при-
лагаемые к комплектующим. Применение не-
соответствующих комплектующих может стать
причиной несчастного случая или поломки ма-
шины.
4.23. Перед первым применением машины
обратите внимание на правильность сборки и
надежность установки.
ВНИМАНИЕ! Для исключения возможности
коррозии
деталей машины не подвергайте
машину воздействию повышенной влаж-
ности.
4.24. Будьте особенно внимательны при обра-
ботке больших, очень маленьких или неудоб-
ных листов металла. Будьте внимательны,
особенно при выполнении повторяющихся, мо-
нотонных действий. Не успокаивайтесь оши-
бочным чувством безопасности.
4.25. Избегайте неудобных положений рук, т. к.
при внезапном соскальзывании одна или обе
руки могут оказаться на острых кромках листа
металла или между рабочими деталями (узла-
ми) машины.
4.26. Выполняйте обработку листа плавно, без
рывков и ударов.
4.27. Не работайте с машиной, если принимае-
те лекарства или находитесь в состоянии алко-
гольного или наркотического опьянения.
5. УСТРОЙСТВО (Рис. 2, Рис. 3)
5.1. Машина состоит из следующих сборочных
единиц и деталей:
1. Отверстие для крепления
2. Основание
3. Болт установочный
4. Ручка
5. Рукоятка
6. Винт регулировочный
7. Фиксатор
8. Вал (верхний)
9. Вал (нижний)
10. Поперечина
11. Пластина верхняя
12. Пластина нижняя
13. Планка прижимная
14. Рабочий стол
15. Направляющая
16. Планка упорная
17. Кожух защитный
18. Вал (боковой)
6. РАСПАКОВКА
6.1. Откройте упаковку, извлеките машину.
6.2. Проверьте комплектность в соответствии с
