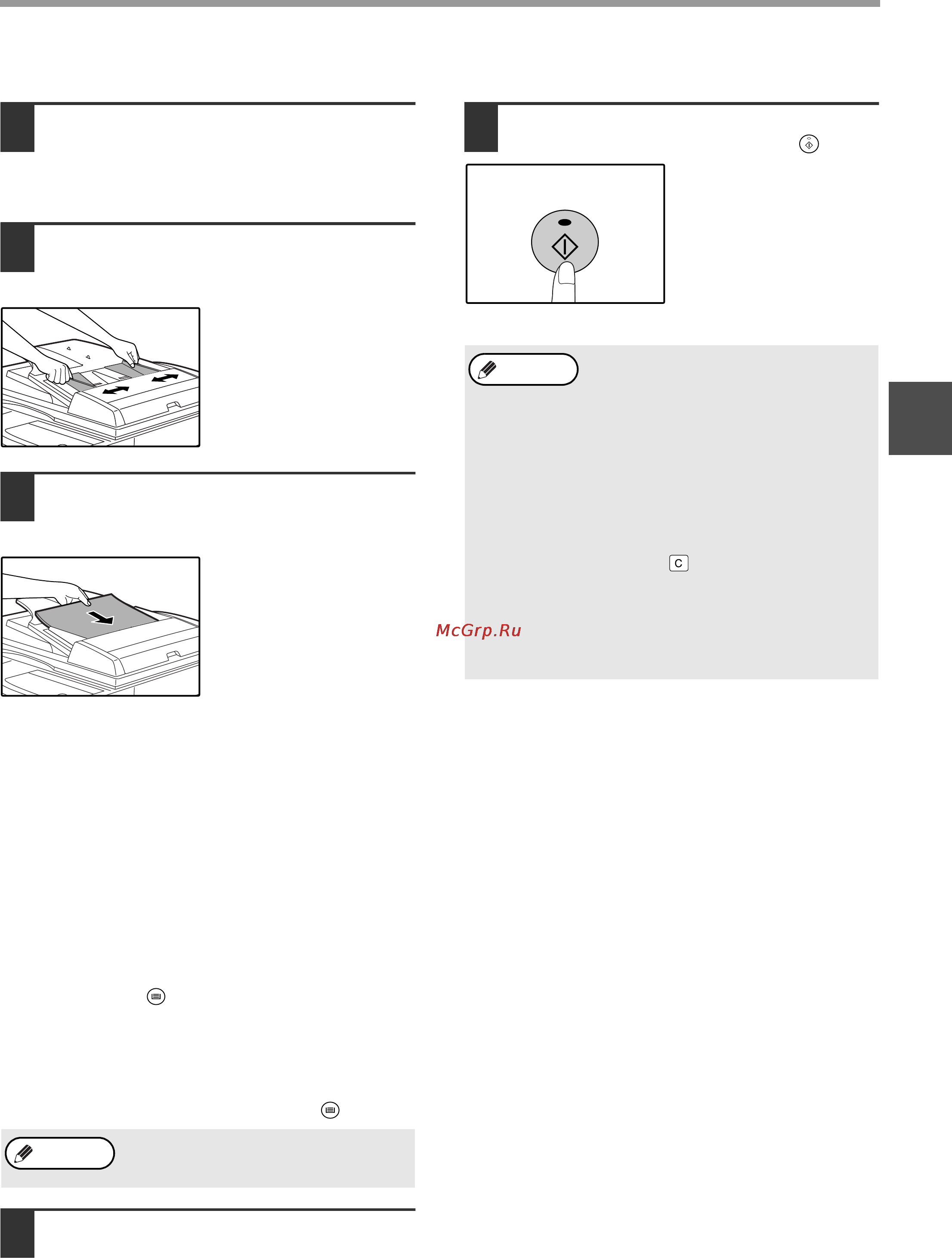

![Sharp AR-M205 [21/91] Копирование с использованием устройства spf rspf](/img/pdf.png)
Sharp AR-M205 [21/91] Копирование с использованием устройства spf rspf
![Sharp AR-M205 [21/91] Копирование с использованием устройства spf rspf](/views2/1117610/page21/bg15.png)
19
ФУНКЦИИ КОПИРА
2
Копирование с использованием устройства SPF/RSPF
1
Убедитесь в том, что на стекле
оригиналодержателя отсутствуют
оригиналы. Закройте крышку
с устройством SPF/RSPF.
2
Отрегулируйте положение
направляющих в соответствии с
форматом оригинала (оригиналов).
3
Поместите оригинал (оригиналы)
в лоток устройства подачи оригина-
лов лицевой стороной вверх.
● Вставьте оригинал в лоток устройства подачи до упо-
ра. После установки оригинала в лоток загорится инди-
катор SPF/RSPF.
● Загорится индикатор ФОРМАТ ОРИГИНАЛА, соответ-
ствующий размерам оригинала.
● Убедитесь в том, что не загорелись индикаторы
РЕЖИМ ПОЛУЧЕНИЯ КОПИЙ (при этом автоматиче-
ски поддерживается двустороннее копирование.)
● Убедитесь в том, что загорелся индикатор ФОРМАТ
БУМАГИ.
● Если индикатор не загорелся, это означает, что в лот-
ках отсутствует бумага того же формата, что оригинал.
Загрузите в лоток бумагу нужного формата, выберите
универсальное устройство подачи при помощи кнопки
[ВЫБОР ЛОТКА] ( ) и осуществляйте подачу бумаги
с лотка этого устройства.
● Выбор универсального устройства подачи осуществ-
ляется только вручную.
● Для осуществления копирования на бумаге, отличаю-
щейся по размерам от оригинала выберите нужную бу-
магу при помощи кнопки [ВЫБОР ЛОТКА] ( ).
4
Установите тираж копирования.
5
Для начала операции копирования
нажмите на кнопку [СТАРТ] ( ).
Готовые копии будут по-
ступать на выводной ло-
ток.
Примечание
Не помещайте одновременно в лоток пода-
чи оригиналы различных размеров, это мо-
жет привести к их застреванию в аппарате.
Примечание
• Выводной лоток может вмещать до 250
листов.
• Приблизительно через одну минуту по за-
вершении операции будет активизирован
“Таймер автоматического сброса” и про-
изойдет возврат аппарата к начальным
установкам. (стр. 12) Установка “Время
автоматического сброса” может быть из-
менена при помощи программ пользова-
теля. (стр. 44)
• Для прекращения копирования до завер-
шения тиража нажмите на кнопку
[СБРОС] ( ).
• Если окажется, что оригинал не удается
извлечь из лотка подающего устройства,
откройте крышку секции подающего вали-
ка и извлеките оригинал. При извлечении
оригинала без открывания крышки на нем
могут появиться загрязнения.
