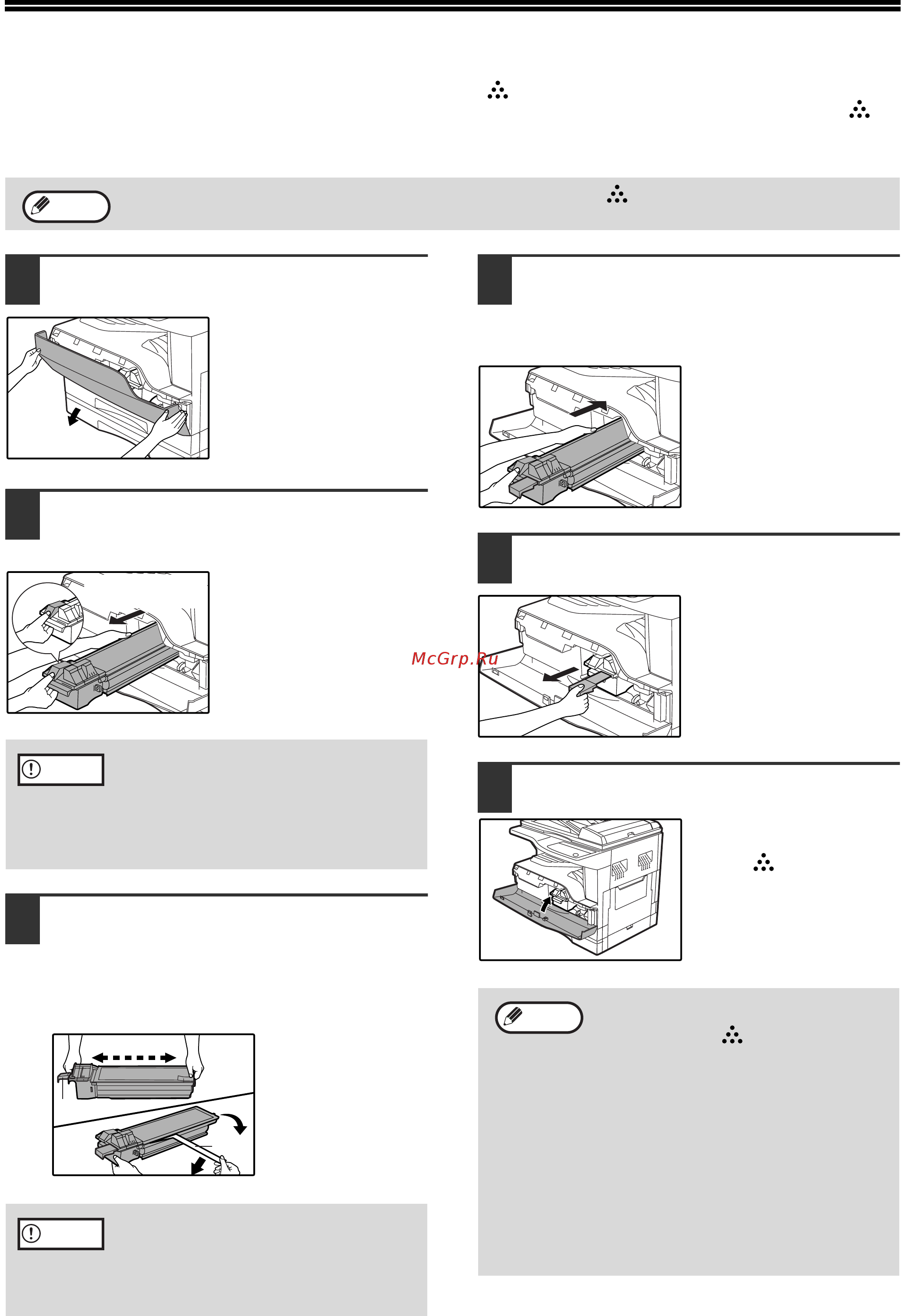

ЗАМЕНА КАРТРИДЖА ТОНЕРА
Загорание индикатора необходимости замены картриджа тонера () указывает на то, что вскоре будет необходимо заме-
нить этот картридж. Подготовьте новый картридж. Как только индикатор необходимости замены картриджа тонера ()
начнет мигать, замена картриджа должна быть осуществлена немедленно, до завершения текущей операции копирования.
Замените картридж тонера в соответствии с описанием операции, приведенным ниже.
1
Аккуратно надавите с двух сторон на
переднюю крышку и откройте.
2
Нажимая на рычажок фиксатора, из-
влеките картридж тонера наружу.
При извлечении картрид-
жа наружу поместите вто-
рую руку на часть карт-
риджа, окрашенную в зе-
леный цвет.
3
Извлеките новый картридж из упаков-
ки. Возьмите его с двух сторон и акку-
ратно встряхните в горизонтальном
направлении 4-5 раз. После этого уда-
лите из картриджа защитную ленту.
4
4
Вдвигайте картридж по направляю-
щим внутрь аппарата до полной
фиксации, нажимая на рычажок
фиксатора.
Если на корпусе картрид-
жа имеются загрязнения,
удалите их до начала ус-
тановки картриджа.
5
Извлеките ленту из затвора картрид-
жа. Извлеките затвор из картриджа.
Удалите затвор.
6
Закройте переднюю крышку.
Индикатор необходимос-
ти замены картриджа то-
нера () погаснет.
Когда загорается индикатор необходимости замены картриджа тонера () в картридже остается мало тонера и
поэтому копии могут быть блеклыми.
–ÏÊ˙¯¸Í˝Ê¯
После извлечения картриджа не встряхивайте
его, и не постукивайте по корпусу картриджа
рукой. Остаток тонера может высыпаться на-
ружу. Сразу же поместите отработавший
картридж в упаковку нового картриджа. Ути-
лизируйте отработавший картридж в соответ-
ствии с местным законодательством.
•
Крепко удерживайте картридж в руках. Не
удерживайте картридж за механизм затво-
ра.
•
Встряхивание картриджа в горизонтальном
направлении необходимо произвести до
удаления защитной ленты.
Рычажок фиксатора
картриджа тонера
Õ˝Ê˙Í˝Ê¯
4 ÊÔÊ 5 ÏÍÙ
ŸÍÚËÓÏ
Ô¯˝ÚÍ
Õ˝Ê˙Í˝Ê¯
•
Даже после установки нового картриджа
индикатор необходимости замены карт-
риджа тонера () может продолжать
высвечиваться. Это указывает на невоз-
можность завершения операции копиро-
вания (недостаточное количество посту-
пающего тонера). В этом случае откройте
и вновь закройте переднюю крышку. В ап-
парате начнется процесс подачи тонера в
течение приблизительно двух минут, пос-
ле чего копирование будет продолжено.
•
Перед закрытием передней крышки убе-
дитесь в правильности установки карт-
риджа.
•
При закрывании передней крышки акку-
ратно придерживайте ее с обеих сторон.
–ÏÊ˙¯¸Í˝Ê¯
