Sharp AR-5320 [60/72] Расходные материалы

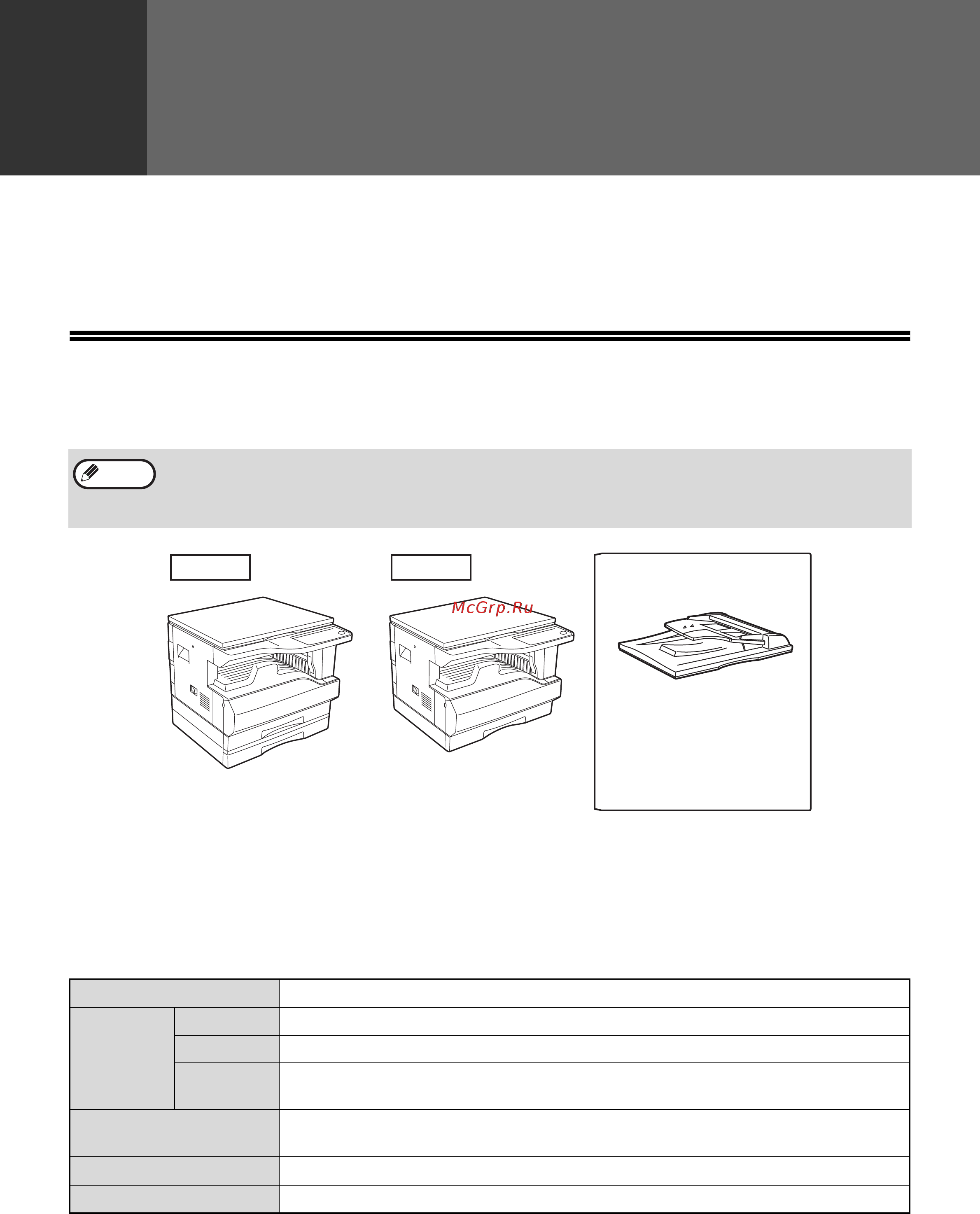

![Sharp AR-5316 [60/72] Расходные материалы](/views2/1117614/page60/bg3c.png)
58
7
Глава 7
РАСХОДНЫЕ МАТЕРИАЛЫ
В данной главе дается описание дополнительного оборудования и расходных материалов. Для
приобретения дополнительного оборудования и расходных материалов обратитесь к вашему
авторизованному торговому представителю.
ДОПОЛНИТЕЛЬНЫЕ ПРИСПОСОБЛЕНИЯ
ПОЛИСТНОЕ УСТРОЙСТВО ПОДАЧИ ОРИГИНАЛОВ
Для названия деталей SPF (устройство полистной подачи) см.
"НАИМЕНОВАНИЕ УЗЛОВ АППАРАТА И
ОРГАНОВ УПРАВЛЕНИЯ". (p.8)
Технические характеристики
Как часть политики постоянного усовершенствования продукции, корпорация SHARP оставляет за собой
право вносить изменения в дизайн и технические характеристики изделия без предварительного
уведомления. Указанные в документе значения производительности являются номинальными для данных
устройств. У отдельных устройств могут наблюдаться незначительные отклонения от указанных значений.
–ÏÊ˙¯¸Í˝Ê¯
AR-5320 AR-5316
–ÓÔÊÁÚ˝Ó¯ ÈÁÚÏÓıÁÚËÓ ÎÓ͸Ê
(AR-SP6)
AR-SP6 (Полистное устройство подачи)
Приемлем
ый
оригинал
Плотность От 56гм
2
до 90гм
2
Формат От A5 до A3
Емкость
До 40 листов (Толщина 4 мм и меньше)
Для В4 или больших форматов – до 30 листов
Определяемые
форматы оригиналов
A5, A4, A4R, B4, A3
Плотность 5,0 кг
Габариты 583 мм (Ш) x 435 мм (Г) x 133 мм (В)
