57

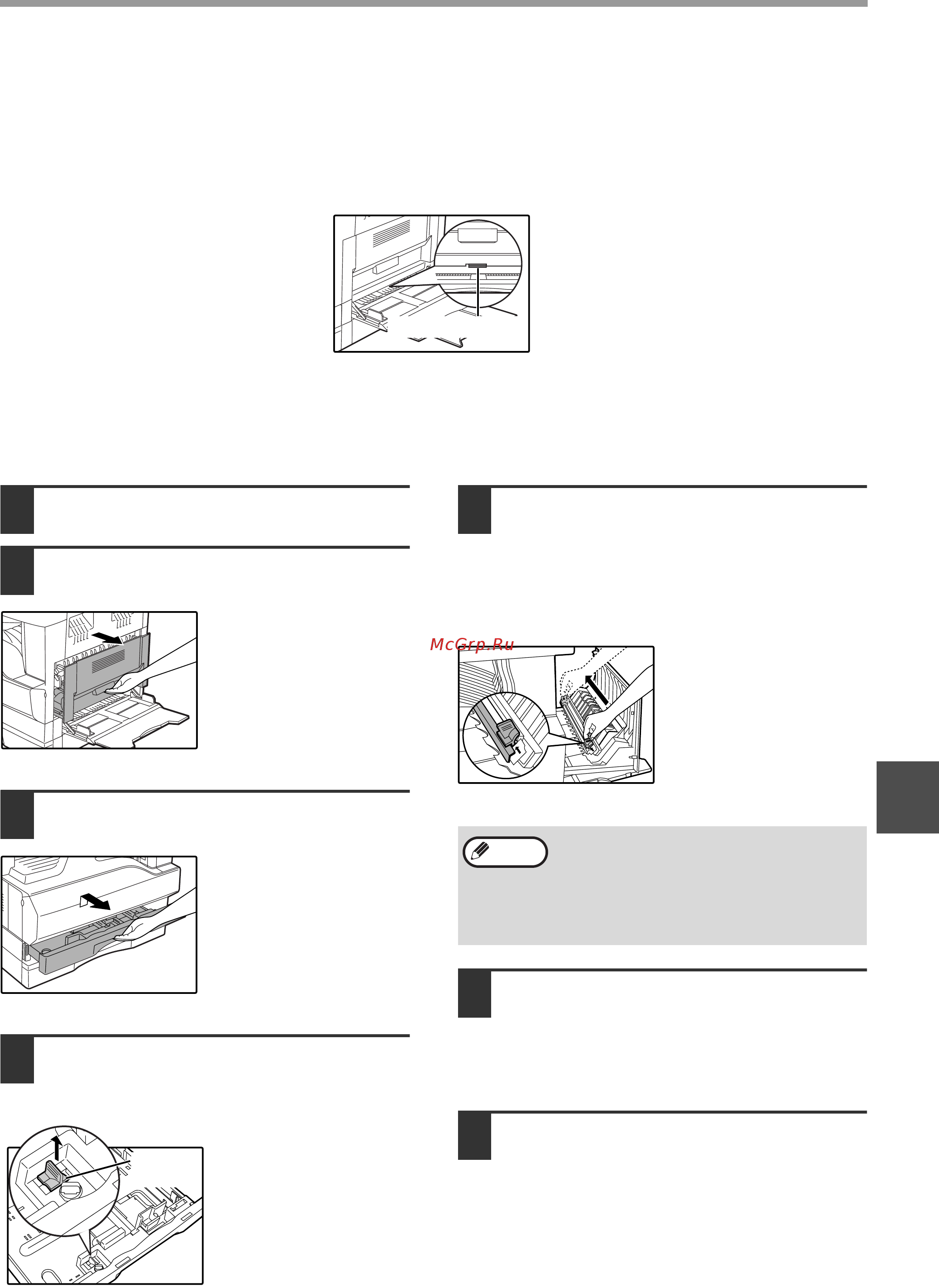

РЕГУЛЯРНЫЙ УХОД ЗА АППАРАТОМ
6
6
ЧИСТКА ПОДАЮЩЕГО ВАЛИКА ЛОТКА
УНИВЕРСАЛЬНОГО УСТРОЙСТВА ПОДАЧИ
Если при подаче конвертов, листов плотной бумаги ит.п. часто наблюдаются случаи застревания в лотке
универсального устройства, протрите подающий валик у прорези захвата листа чистой мягкой тканью,
смоченной спиртом или водой.
ЧИСТКА КОРОТРОНА
Если на копиях наблюдаются полосы и грязь, причиной этого может оказаться загрязнение коротрона.
Произведите чистку зарядного устройства в соответствии с приведенным ниже описанием.
1
Выключите питание аппарата.
2
Откройте лоток универсального
устройства подачи и боковую крышку.
3
Приподнимите и вытащите верхний
лоток загрузки бумагой.
4
Возьмите приспособление для
чистки коротрона, удерживая его за
пластину.
5
Установите приспособление на
коротрон и аккуратно перемещайте
вдоль зарядного устройства в
направлении, указанном стрелкой.
Повторите перемещение два – три
раза.
Если поверхность
металла запачкана
тонером, вытрите ее
чистой и мягкой тканью.
6
Поместите чистящее
приспособление на место. Закройте
верхний лоток загрузки. Закройте
боковую крышку, надавливая на
ручку крышки.
7
Включите питание аппарата.
Подающий валик
Приспос
обление
Плавно и непрерывно перемещайте
чистящее приспособление от одного конца
коротрона к другому вдоль канавки. Если
во время перемещения будет допущена
остановка, на копиях может появиться
грязь.
