5. ОПИСАНИЕ СТАНКА

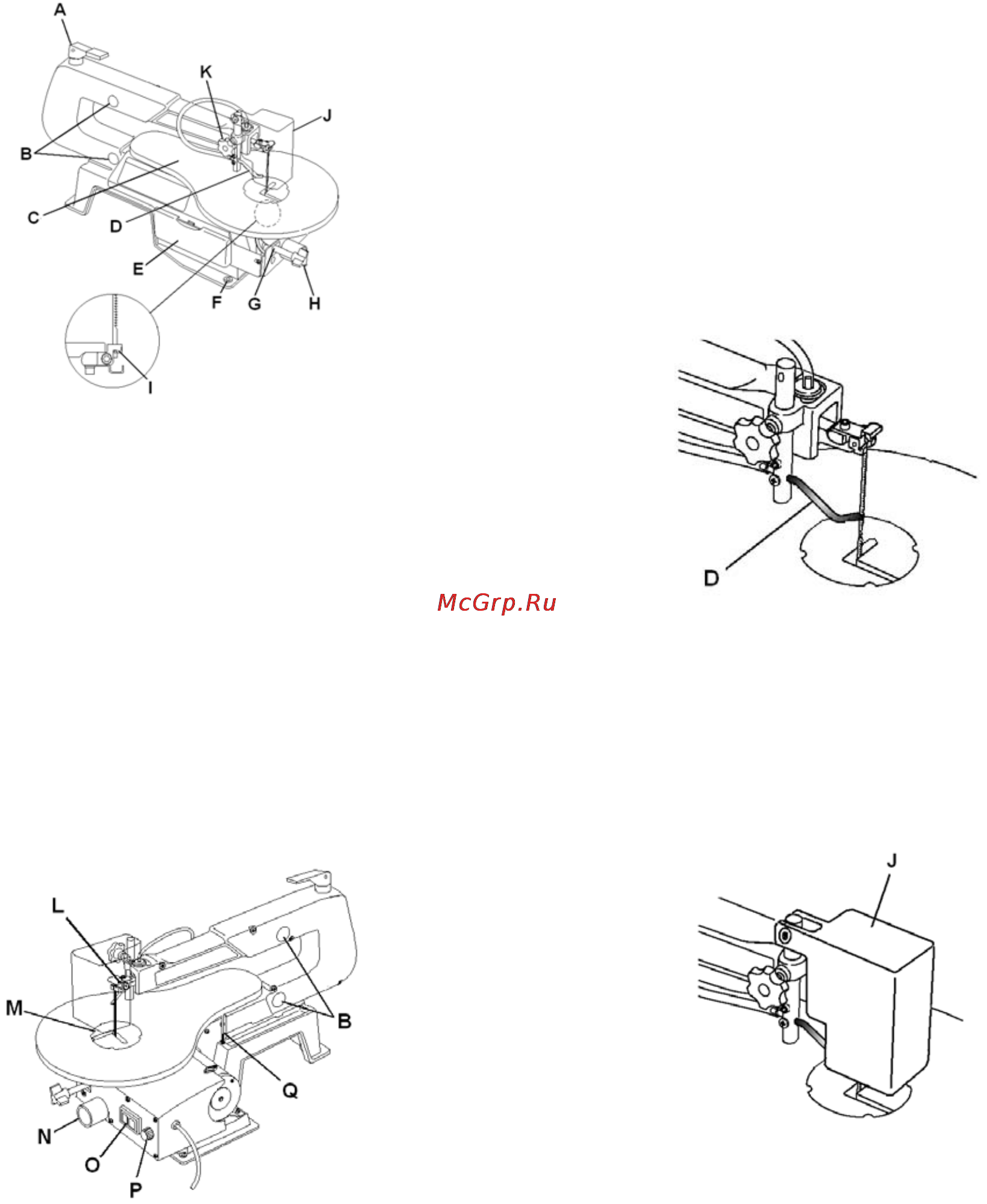

Рис. 1

A .......... рукоятка натяжения пильного по-

лотна

B .......... крышки подшипников

C .......... стол

D .......... вентилятор опилок

E .......... место для хранения пильных поло-

тен и ключей

F .......... установочные отверстия

G .......... косоугольная шкала

H .......... фиксирующая рукоятка угла

I ........... нижний держатель лезвия

J ........... прозрачная защита лезвия

K .......... фиксирующая рукоятка защиты лез-

вия

Рис. 2

L .......... верхний зажим полотна

M .......... вставка стола

N .......... соединительный порт для удаления

пыли

O .......... кнопка ВКЛ/ВЫКЛ

P .......... регулятор изменения скорости

Q .......... регулировочный винт стола для по-

ложения 90°

6. ТРАНСПОРТИРОВКА И ПУСК В ЭКС-

ПЛУАТАЦИЮ

6.1. Транспортировка и установка

Станок разработан для эксплуатации в за-

крытых помещениях и должен прочно раз-

мещаться

на твердой и ровной поверхности.

Если необходимо, станок можно прикрутить.

Для удобства упаковки станок собран не

полностью.

6.2. Монтаж

Общие указания

Перед проведением монтажно-наладочных

работ отключите станок от эл. сети!

Удалите защитную смазку от ржавчины с

помощью мягких растворителей.

Установите станок на плоскую поверх-

ность.

Установка вентилятора опилок

Установите вентилятор

опилок (D, рис. 3)

и направьте его на зону пиления.

Рис. 3

Вентилятор опилок поддерживает зону

распила в чистоте.

Установка прозрачной защиты полотна

Установите прозрачную защиту полотна

(J) на вертикальный направляющий штифт.

Рис. 4

Подсоединение устройства для удаления

пыли

Станок имеет 35мм отверстие для удале-

ния пыли (N), куда можно подключить пыле-

сос.

Замена пильного полотна

На станок можно устанавливать пильные

полотна с обычными краями и с краями, ко-

торые крепятся на штифты.

Проверьте пильное полотно на наличие

изъянов (трещины, сломанные зубья, изги-

бы

) перед началом установки. Не используй-

те бракованные пильные полотна.

Зубья пильного полотна должны быть на-

правлены в направлении распила (вниз).

Откройте прозрачную защиту лезвия.

Снимите вставку стола (M)

Уменьшите натяжение пильного полотна.
