5-31
Техническое обслуживание
5
Перемещение принтера
6
Переместите принтер с места установки.

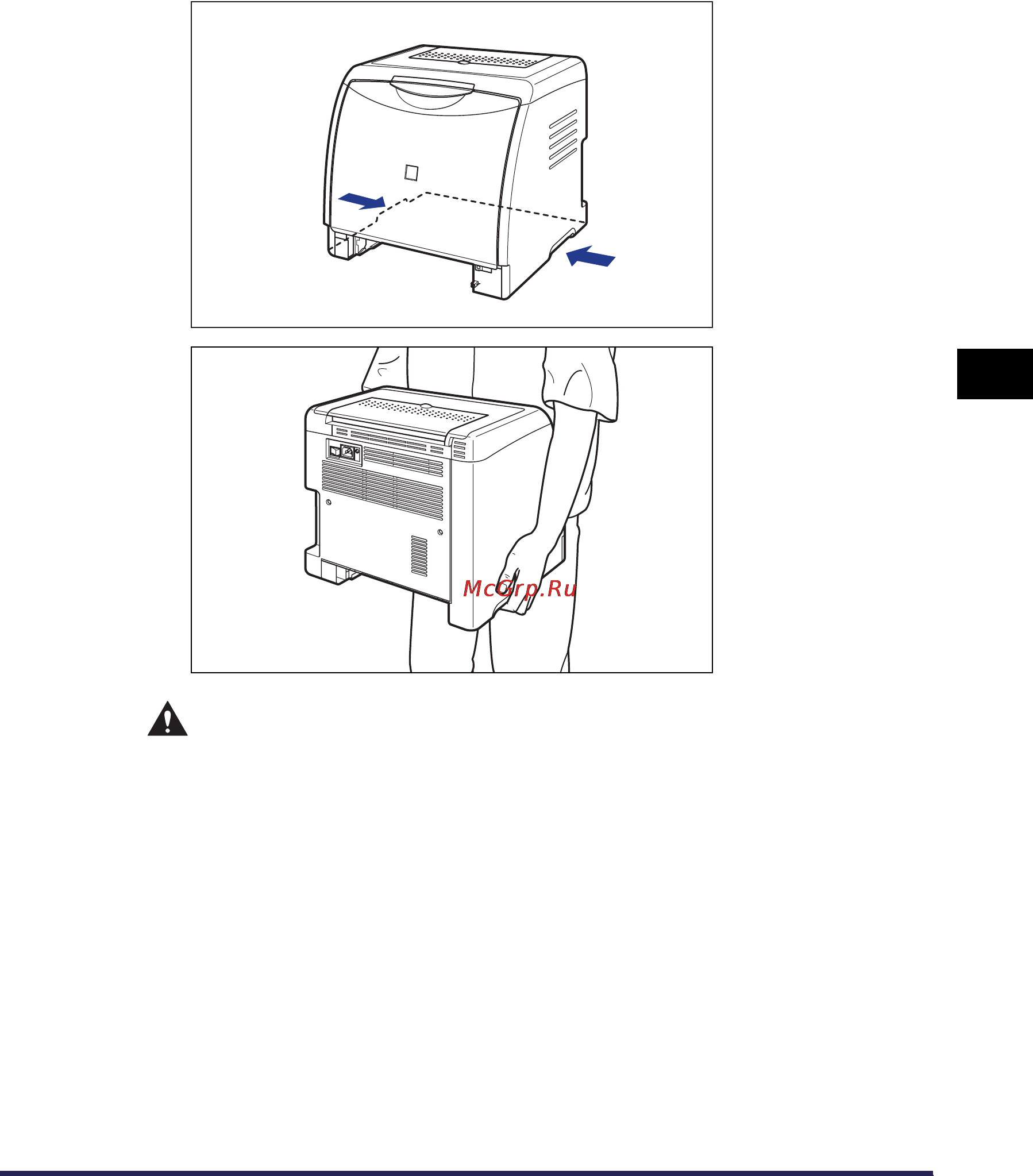

С лицевой стороны крепко возьмите принтер за ручки для перемещения
принтера, расположенные в нижней части принтера, двумя руками.
ВНИМАНИЕ
• Принтер весит приблизительно 17,1 кг. без установленных кассеты
для бумаги, защитной крышки кассеты (Принтер: приблизительно
14,7 кг.; тонерный картридж x 4: приблизительно 2,4 кг.). Будьте
осторожны при переносе принтера, чтобы не нанести повреждения
спине или другим частям тела.
