5
• Не устанавливайте принтер на неустойчивых основаниях или
наклонных полах, а также в местах, подверженных сильной
вибрации, поскольку все это может вызвать падение или
опрокидывание принтера и стать причиной травм.
ВАЖНО
Не устанавливайте принтер в перечисленных ниже местах,
поскольку это может привести к повреждению принтера.
- В помещениях, где могут резко колебаться температура и/или
влажность или имеется опасность образования конденсата
- В плохо проветриваемом помещении
- Рядом с оборудованием генерирующем магнитные или
электромагнитные волны
- В помещениях, где могут происходить химические реакции,
например, в лабораториях
- В местах с концентрацией солей, скоплением агрессивных
(например, аммиака) или токсичных газов
- На основании, которое может деформироваться от веса принтера
и дополнительного оборудования или там, где принтер оказывается
в углублении (например, на ковре или циновке)

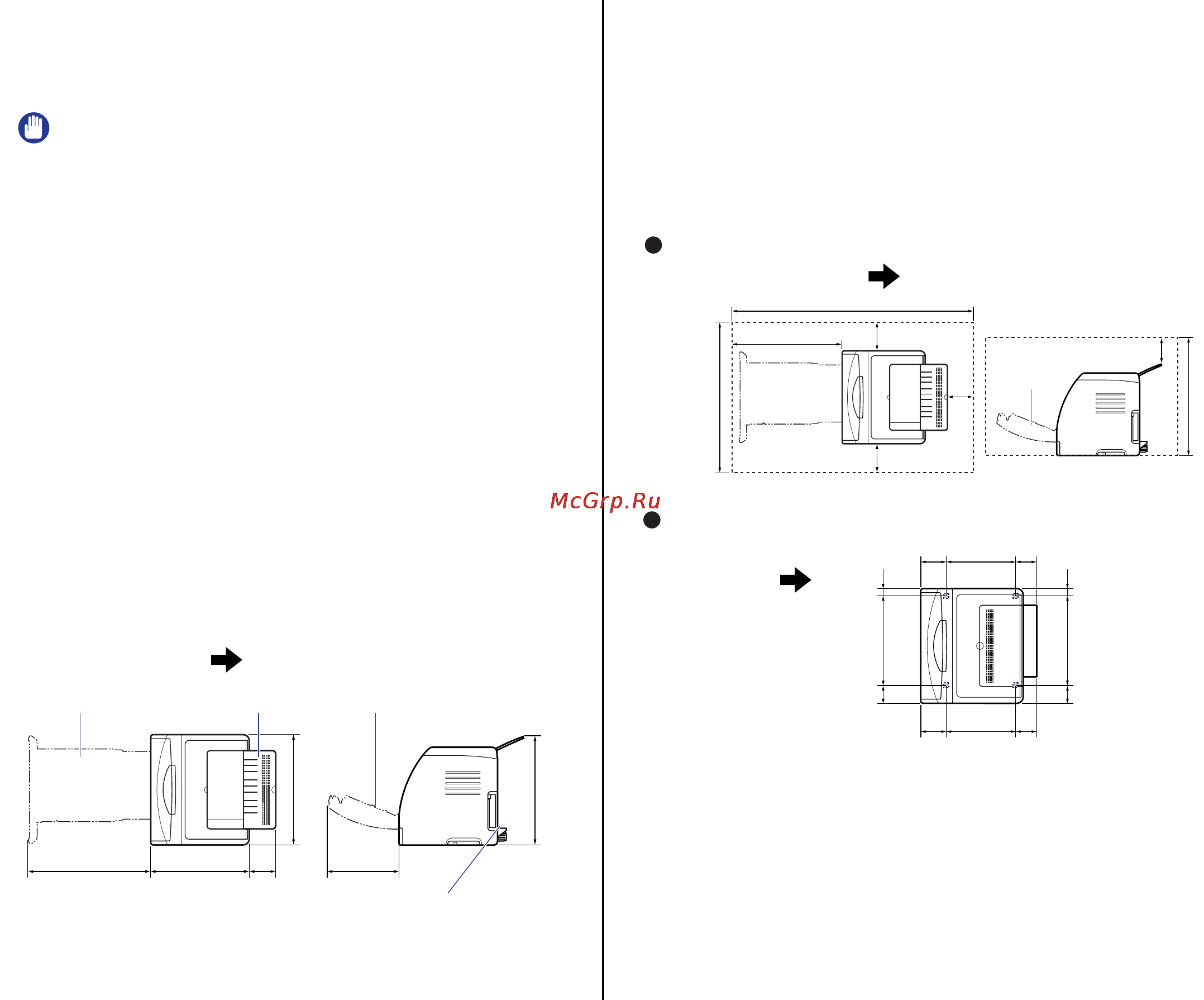

Размеры принтера
Размеры каждой детали принтера указаны на следующих рисунках.
Дополнительные сведения по размерам принтера с установленным
дополнительным устройством подачи бумаги см. в разделе "Установка
устройства подачи бумаги" на стр. 38.
Свободное пространство для установки
Выберите такое место для установки, где будет доступен указанный
далее объем свободного пространства вокруг принтера, и на такой
поверхности, которая выдержит вес принтера. Ниже приведены размеры
свободного пространства, необходимого вокруг деталей, и расположение
ножек. Дополнительную информацию, касающуюся пространства для
установки принтера с установленным дополнительным устройством
подачи бумаги, см. в разделе "Установка устройства подачи бумаги" на
стр. 38.
460 365 107 272
407
416
Кассета для бумаги Выходной лоток Передняя крышка
Защитная крышка кассеты
(мм)
Передняя поверхность
Передняя
крышка
Кассета для
бумаги
(мм)
228
176
11,5 11,5
600
1300
430
592
Передняя поверхность
Необходимое пространство для установки
Расположение ножек
Передняя
поверхность
255,553 100
130117,2 161,3
299,368 39,7
299,368 39,7
(мм)
Высота правых ножек 5,6 мм, площадь их поверхности 11,5 кв. мм.
Высота левых ножек 5,0 мм, площадь их поверхности 14 кв. мм.
