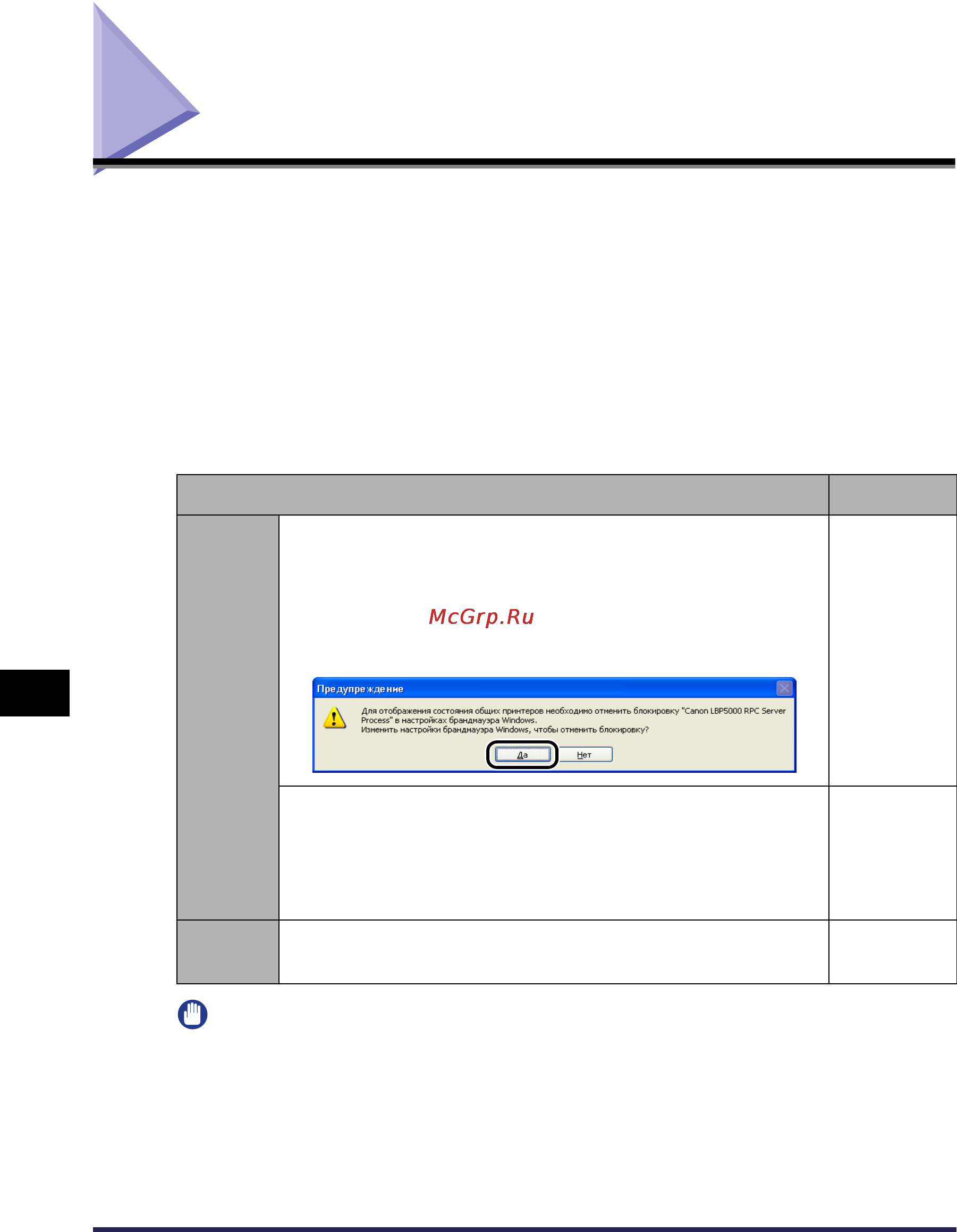

8-16
Приложение
8
Брандмауэр Windows
Брандмауэр Windows
Брандмауэр Windows – это функция Windows XP Service Pack 2 и других
операционных систем, защищающая Ваш компьютер путем блокировки
несанкционированного доступа по сети.
Поэтому, при использовании принтера в операционной системе, оснащенной
брандмауэром Windows, необходимо настроить брандмауэр Windows на
разблокирования доступа.
Следующую процедуру необходимо выполнить на сервере печати
(компьютере, непосредственно подключенном к принтеру) и клиентах
(компьютерах, которые получают доступ к принтеру посредством сети).
ВАЖНО
Если нужно скопировать программу "Служебную программу CAPT Брандмауэра
Windows" на жесткий диск для ее запуска, скопируйте на жесткий диск все файлы
(CNAC4FW.EXE, CAPTRGFW.DLL, CNAC4FW.INI) из каталога [WF_UTIL] с
входящего в комплект компакт-диска "LBP5000 User Software".
Настройки См.
Сервер
печати
■ Установка программного обеспечения CAPT при помощи
установки с компакт-диска
В процессе установки появится окно [Предупреждение].
Нажмите кнопку [Да] для настройки брандмауэра
Windows на разблокирование обмена данными с
компьютерами-клиентами.
См. стр. 3-6
■ Установка программного обеспечения CAPT при помощи
[Мастер установки принтеров] или [Проводник]:
Настройка брандмауэра Windows на разблокирование
обмена данными при помощи "Служебной программы
CAPT Брандмауэра Windows".
См. стр. 8-17
Клиенты
Настройте Брандмауэр Windows для разблокирования
обмена данными с сервером печати.
См. стр. 8-21
