Сопла обдува
Центральные сопла обдува, рис� 35�
Направления подачи воздуха регу-
лируются рычагами направляющих
лопаток центральных сопел 1 путем
изменения положения заслонок вверх
или вниз, а регулятор интенсивности
подачи воздуха 2 открывает или за-
крывает полностью центральные соп-
ла обдува� В зависимости от положе-
ния температурного переключателя
обеспечивается комфортный обдув
верхнего пространства салона непо-
догретым или тёплым воздухом�
Для усиления притока воздуха вклю-
чить вентилятор обдува и установить
средний поворотный переключатель
в положение �
Боковые сопла обдува, рис� 36� По-
дача воздуха регулируется рычагами
направляющих лопаток боковых со-
пел 1 путём изменения положения
заслонок вверх или вниз, а регулятор
интенсивности подачи воздуха 2 от-
крывает или закрывает полностью
боковые сопла обдува�
Направление потока воздуха можно
отрегулировать так, что можно соз-
дать теплую воздушную подушку на
участке дверей в холодную погоду�
Для усиления притока воздуха вклю-
чить вентилятор обдува и установить
средний поворотный переключатель
в положение , рис� 35�
Сопла обдува стёкол передних две-
рей, рис� 37�
Установите рычаг управления заслон-
кой в крайнее левое положение ,
рис� 33 и средний поворотный пере-
ключатель, рис�35 в положение :
• холодный или прогретый воздух бу-
дет направлен в сторону ветрового
стекла и к боковым стёклам (в основ-
ном на участках установки наружных
зеркал)�

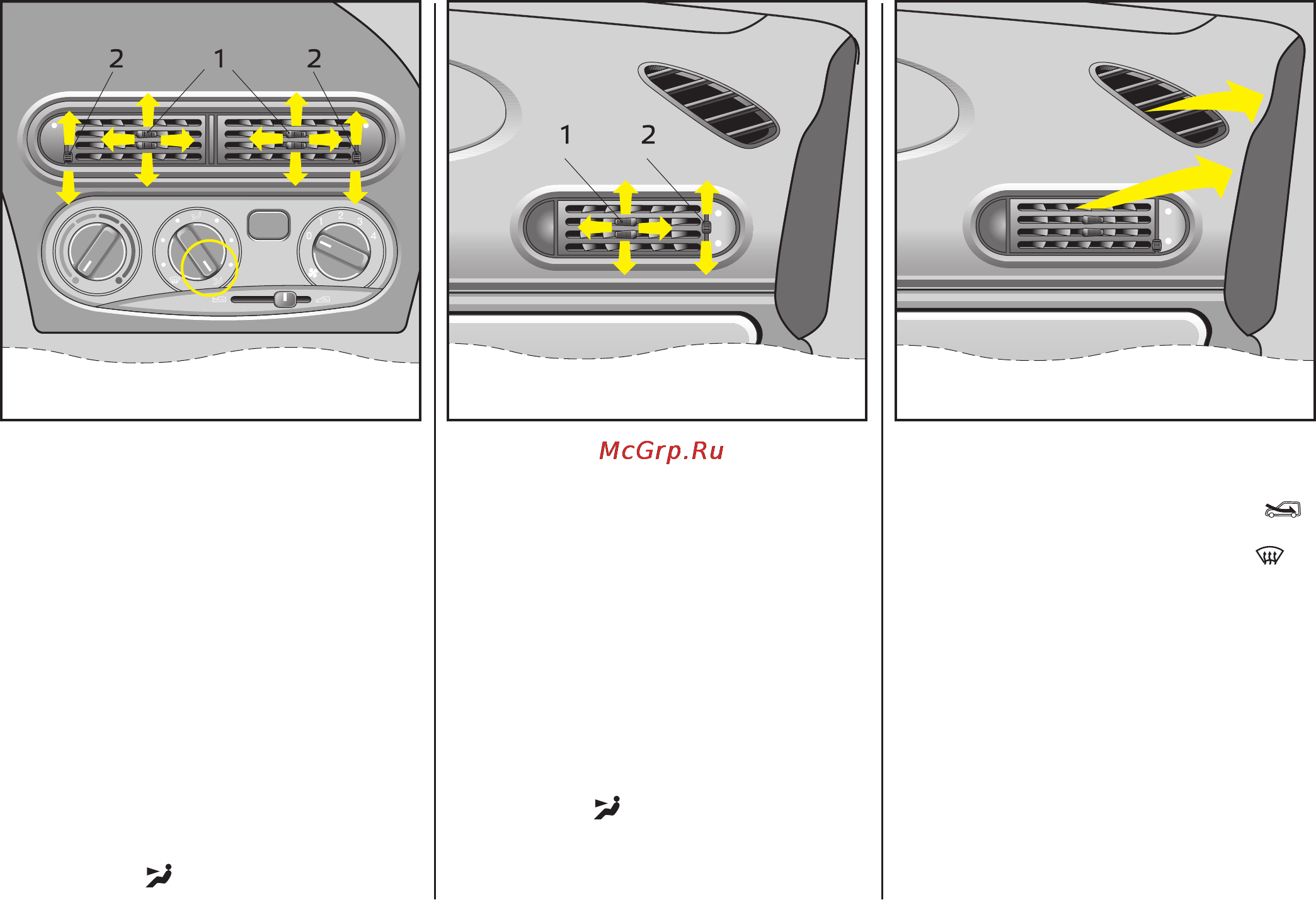

Рис� 35� Центральные сопла обдува
Рис� 36� Боковые сопла обдува
Рис� 37� Сопла обдува стёкол перед-
них дверей
