29
Верхние сопла обдува, рис� 38� Уста-
новите рычаг управления заслонкой в
крайнее левое положение , рис� 33
и средний поворотный переключатель
в положение , рис� 35:
• холодный или прогретый воздух
будет направлен в сторону ветрового
стекла�
Средний поворотный переключатель
в положении , рис� 35:
• при открытой заслонке регулято-
ром дополнительной подачи воздуха
обеспечивается дополнительная по-
дача воздуха�
Нижние сопла обдува, рис� 39�
Неподогретый или тёплый воздух
подаётся в нижнюю часть салона (в
зоны ног водителя и пассажиров)�
Для усиления притока воздуха пере-
ключить вентилятор обдува на более
высокую ступень и установить рас-
пределитель воздуха средний пово-
ротный переключатель в положение
, рис� 35�
Вентиляция салона, рис� 40� В край-
нем левом положении рычага
управления заслонкой, наружный воз-
дух поступает в салон автомобиля:
• через верхние сопла обдува и сопла
обдува стёкол передних дверей, если
перевести средний поворотный пере-
ключатель в положение ;
• через боковые и центральные сопла,
если средний поворотный переключа-
тель перевести в положение �
Регуляторами интенсивности подачи
воздуха через боковые и центральные
сопла регулируется подача воздуха
путем изменения положения заслонок
вплоть до полного их закрытия�
В данном положении при открытой за-
слонке регулятором дополнительной
подачи воздуха через верхние сопла
обеспечивается дополнительная по-
дача воздуха;
• через нижние сопла в зону ног во-
дителя и пассажиров, если средний
поворотный переключатель находит-
ся в положении � При повороте
рычагов направляющих лопаток бо-
ковых и центральных сопел меняется
направление воздушного потока�
Для увеличения подачи воздуха в са-
лон автомобиля установите правый
поворотный переключатель в один из
четырёх режимов вентилятора отопи-
теля�

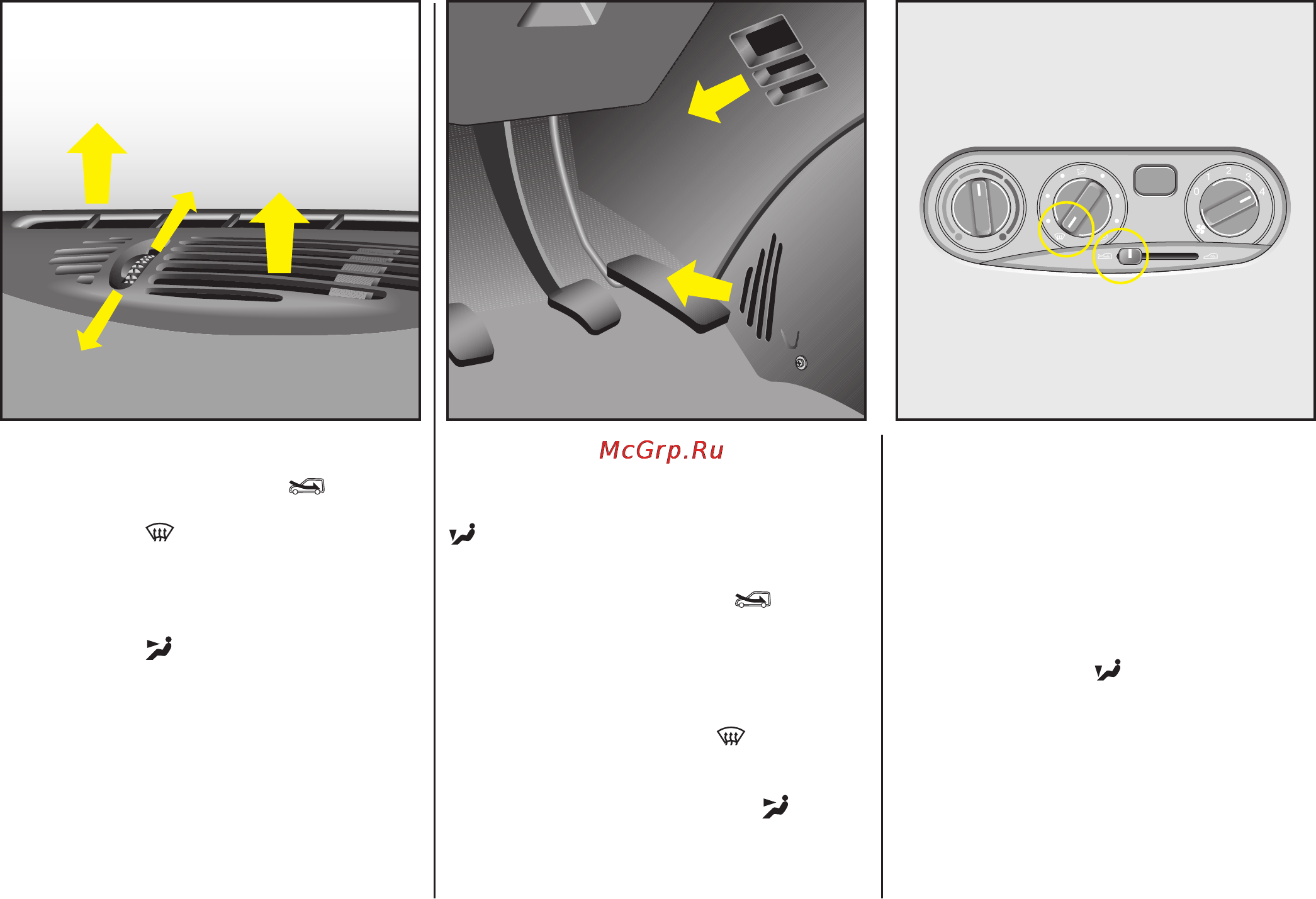

Рис� 38� Верхние сопла обдува
Рис� 39� Нижние сопла обдува Рис� 40� Вентиляция салона
