Thermaltake V5 Black Edition [10/11] Türkçe

Thermaltake V5 Black Edition [10/11] Türkçe
18
17
简体中文
日 本 語
リード線の取り付けガイド
ケース LED の接続
USB の接続
オーディオ接続
リード線の取り付けガイド
/ ケース前面には、LEDとスイッチリード線があります。 マザーボードメーカーのユーザーマニュアルを
参照し、これらのリード線をマザーボードのパネルヘッダに接続してください。
USB の接続 / マザーボードのマニュアルを参照して、「USB接続」のセクションを探します。
オーディオ接続 / オーディオコネクタの次の図とマザーボードのユーザーマニュアルを参照してください。
AC’97またはHDオーディオ(Azalia)を使用するマザーボードを選択してください(オーディオがAC’97またはHDオーディオ
(Azalia)をサポートしていることを確認してください)。サポートしていないと、デバイスが損傷します)。
ケース LED の接続
机壳LED连接方式
USB 连接
音效连接
线材安装说明
/ 在机壳前方的面板后面，可以找到一些LED与开关线材（POWER Switch….），请参考主板
使用说明书，并将机壳上的线材正确地连接到主板上，这些线材通常都会印有标签在上面，如果没有的话，请找
出机壳前方面板上线材原本的位置以知道正确的来源。
USB 连接 / 请参考主板使用手册找出主板上的USB连接孔位
音效连接 / 请根据下面的音源接头图示与主板使用手册来连接音效装置，请确认主板上的音效装置是支持AC' 97
音效或是HD音效(Azalia)，装置错误可能会导致主板音效装置的毁损，某些主板的音效装置不会与下方的图标完
全相同，请参酌主板使用手册以得到正确的安装信息
线材安装说明
/ 在机壳前方的面板后面，可以找到一些LED与开关线材（POWER Switch….），请参考主板
使用说明书，并将机壳上的线材正确地连接到主板上，这些线材通常都会印有标签在上面，如果没有的话，请找
出机壳前方面板上线材原本的位置以知道正确的来源。
USB 连接 / 请参考主板使用手册找出主板上的USB连接孔位
音效连接 / 请根据下面的音源接头图示与主板使用手册来连接音效装置，请确认主板上的音效装置是支持AC' 97
音效或是HD音效(Azalia)，装置错误可能会导致主板音效装置的毁损，某些主板的音效装置不会与下方的图标完
全相同，请参酌主板使用手册以得到正确的安装信息
机壳LED连接方式
Türkçe
Русский
Указания по прокладке кабелей
Подключение индикаторов корпуса
Подключение
Подключение аудиоразъема
USB
Указания по прокладке кабелей
/ В передней части корпуса расположены индикаторы и провода
выключателей. Перед подсоединением этих проводов к монтажной колодке панели на материнской
плате изучите руководство пользователя производителя материнской платы.
Подключение USB См. раздел «Подключение в руководстве материнской платы.
Подключение аудиоразъема / См. следующую иллюстрацию аудиоразъема и руководство пользователя
материнской платы. Выберите материнскую плату, в которой используется кодек AC'97 или HD Audio (Azalia)
(убедитесь, что звуковая плата поддерживает кодек AC'97 или HD Audio (Azalia)). В противном случае можно
повредить устройства.
Подключение индикаторов корпуса
/ USB»
Ara Kablo Kurulum Kılavuzu
Kasa ışık bağlantısı
USB bağlantısı
Ses Bağlantısı
Ara Kablo Kurulum Kılavuzu
/ Kasanın ön kısmında bazı ışıklar ve anahtar ara kabloları görebilirsiniz. Lütfen anakart
üreticinizin sağladığı kullanım kılavuzuna bakın ve daha sonra, bu ara kabloları, anakart üzerindeki panel bağlantı
noktalarına bağlayın.
USB bağlantısı / Lütfen anakart kılavuzunuzun “USB bağlantısı” bölümüne bakın.
Ses Bağlantısı / Lütfen aşağıdaki Ses konektörü resmine ve anakartınızın kullanım kılavuzuna bakın. Lütfen AC’97
veya HD Audio(Azalia) spesifikasyonunu kullanan bir anakart seçin (ses sisteminizin AC’97 veya HD Audio (Azalia)
spesifikasyonunu desteklediğini unutmayın); aksi takdirde, aygıt(lar)ınız zarar görür.
Kasa ışık bağlantısı

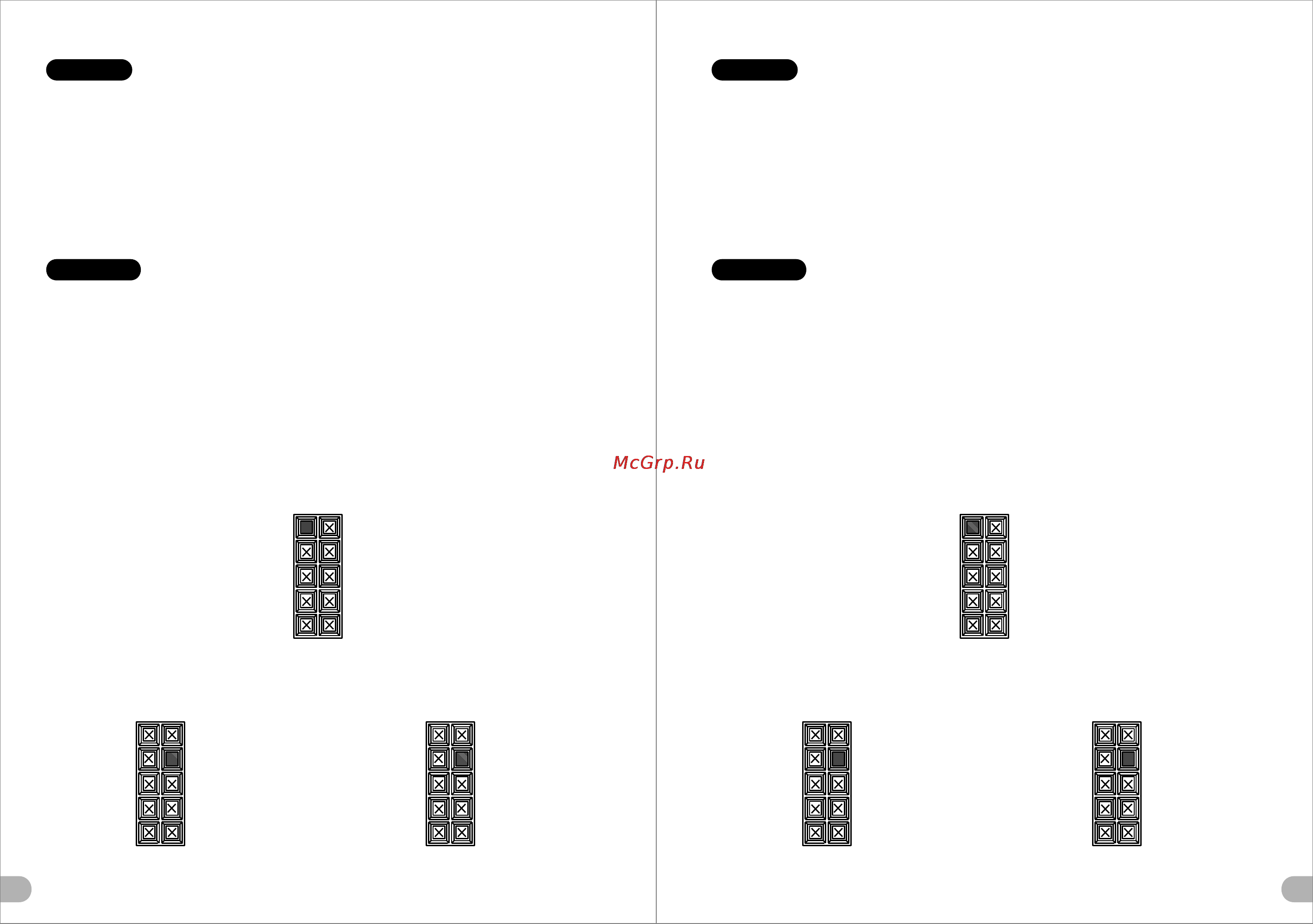

MIC_INMIC_IN
FP_OUT_RFP_OUT_R
MIC_BIASMIC_BIAS
NCNC
FP_RET_LFP_RET_L
FP_OUT_LFP_OUT_L
NCNC
FP_RET_RFP_RET_R
AUD_GNDAUD_GND
KEYKEY
22
44
66
88
33
77
55
11
99 1010
The Pin of AC’97 Audio
Cable Assigment
The Pin of AC’97 Audio
Cable Assigment
VCC2 RED VCC2 RED
D2+ GREEN D2+ GREEN
D2-Y ELLOW D2-Y ELLOW
GND2B LACK GND2B LACK
9 9
KEY KEY
D1- B LUED1- B LUE
D1+P URPLED1+P URPLE
VCC1O RANGEVCC1O RANGE
GND1 B ROWNGND1 B ROWN
22
44
66
88
33
77
55
11
The Pin of USB
Cable Assigment
The Pin of USB
Cable Assigment
NCNC
1010
PORT1_LPORT1_L
PORT2_RPORT2_R
PORT1_RPORT1_R
SENSE-SENDSENSE-SEND
SENSE2-RETURNSENSE2-RETURN PORT2LPORT2L
PRESENCE#PRESENCE#
SENSE1-RETURNSENSE1-RETURN
GNDGND
KEYKEY
22
44
66
88
33
77
55
11
99 1010
HD AudioHD Audio
