English /

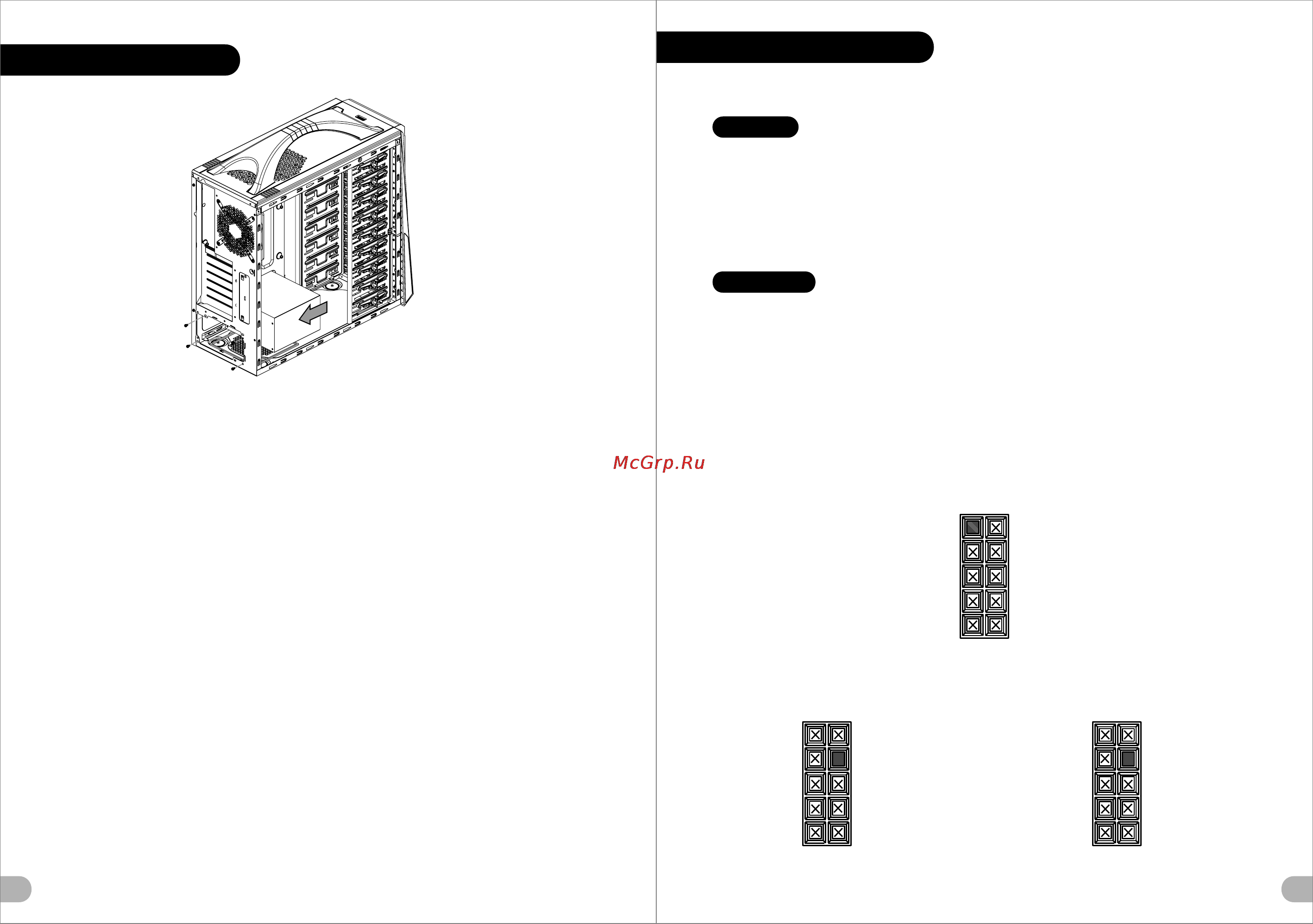

Place the power supply in proper location
and secure it with screws.
Deutsche /
Installieren Sie das Netzteil an seiner
Position und sichern Sie es mit Schrauben.
Français /
Mettez l'alimentation dans le bon endroit et
sécurisez-la avec des vis.
Español /
Coloque el suministro de alimentación en el
lugar adecuado y asegúrelo con tornillos.
Italiano /
Posizionare l'alimentatore in modo
appropriato e fissarlo utilizzando le viti.
简体中文 /
恰当定位电源供应器位置并以螺丝安全固定。
日本語 /
電源装置を適切な場所に取り付け、ねじで固
定します。
Русский /
Установите блок питания в надлежащее
место и закрепите его винтами.
繁體中文 /
將電源供應器放在正確的位置，並用螺絲固定
鎖上
Türkçe /
Güç kaynağını uygun konuma yerleştirin ve
vidalarla sabitleyin.
PSU Installation
14
13
Leads Installation
Leads Installation Guide
Case LED Connection / On the front of the case, you can find some LEDs and switch leads. Please consult your
user manual of your motherboard manufacturer, then connect these leads to the panel header on the motherboard.
USB Connection / Please consult your motherboard manual to find out the section of “USB connection”.
Audio Connection / Please refer to the following illustration of Audio connector and your motherboard user manual.
Please select the motherboard which used AC’97 or HD Audio(Azalia),(be aware of that your audio supports AC’97
or HD Audio (Azalia)) or it will damage your device(s).
English
Deutsche
Anschlüsse herstellen
Gehäuse-LED-Verbindungen / Auf der Gehäusevorderseite finden Sie einige LEDs und Verbindungen. Bitte nehmen
Sie die Gebrauchsanweisung Ihres Motherboard Herstellers zur Hilfe und schließen Sie diese Verbindungen an die Panel
Header Belegung des Motherboards an.
USB Anschluss / Bitte nehmen Sie die Gebrauchsanweisung Ihres Motherboards zur Hilfe und lesen Sie unter
dem Kapitel „USB Anschlüsse“ nach.
Audio Anschlüsse / Bitte beachten Sie die folgende Abbildung der Audio Anschlüsse und die Anweisung in der
Gebrauchsanweisung Ihres Motherboards. Bitte wählen Sie das Motherboard, das AC’97 oder HD Audio(Azalia)
verwendet, (achten Sie darauf, dass Ihr Audio AC’97 bzw. HD Audio (Azalia unterstützt)). Andernfalls entstehen
schwere Schäden an Ihrem(n) Gerät(en)!!!
MIC_IN
FP_OUT_R
MIC_BIAS
NC
FP_RET_L
FP_OUT_L
NC
FP_RET_R
AUD_GND
KEY
2
4
6
8
3
7
5
1
910
The Pin of AC’97 Audio
Cable Assigment
VCC2 RED
D2+ GREEN
D2-Y ELLOW
GND2B LACK
9
KEY
D1- B LUE
D1+P URPLE
VCC1O RANGE
GND1 B ROWN
2
4
6
8
3
7
5
1
The Pin of USB
Cable Assigment
NC
10
PORT1_L
PORT2_R
PORT1_R
SENSE-SEND
SENSE2-RETURNPORT2L
PRESENCE#
SENSE1-RETURN
GND
KEY
2
4
6
8
3
7
5
1
910
HD Audio
