Thermaltake LANBOX Lite [11/12] Ieee 1394
![Thermaltake LANBOX Lite [11/12] Ieee 1394](/views2/1118265/page11/bgb.png)
19
18

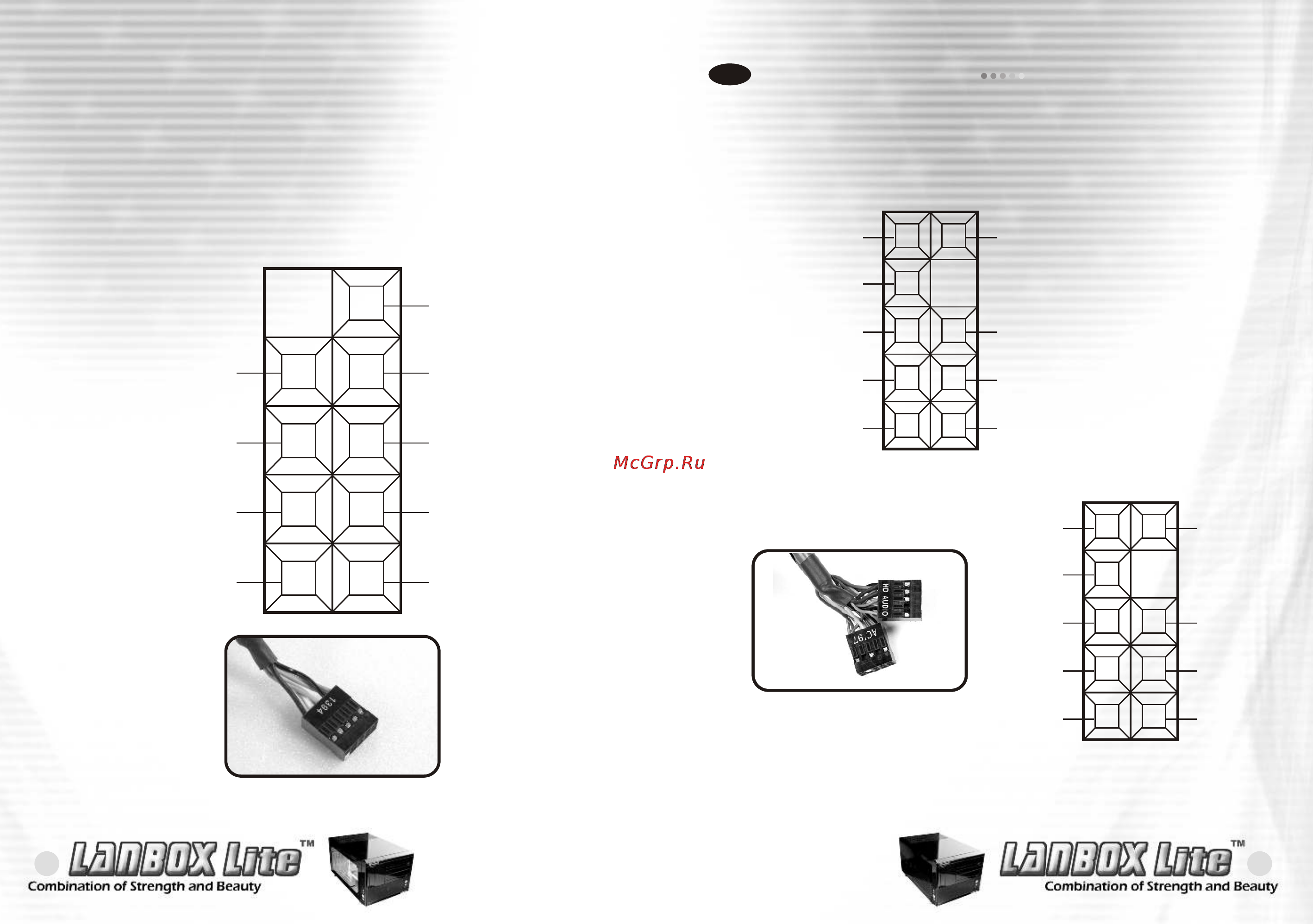

IEEE1394 Firewire connection
Please consult your motherboard manual to find
out the section of "IEEE1394 Firewire connection".
IEEE 1394
VP
TPB+
VG
TPA+
SHIELD
VP
TPB-
VG
TPA-
Audio Connection
3-4
Please check your motherboard ,does it support AC'97
or HD-Audio(AZALIA) , choose one of them to connect.
Splout L
( Blank )
Spekout R
MIC BIAS
MIC IN
Return L
Return R
SHIELD
GND
HD AUDIO(AZALIA)
Splout L
( Blank )
Spekout R
MIC BIAS
MIC IN
Return L
Return R
( Blank )
GND
AC'97
