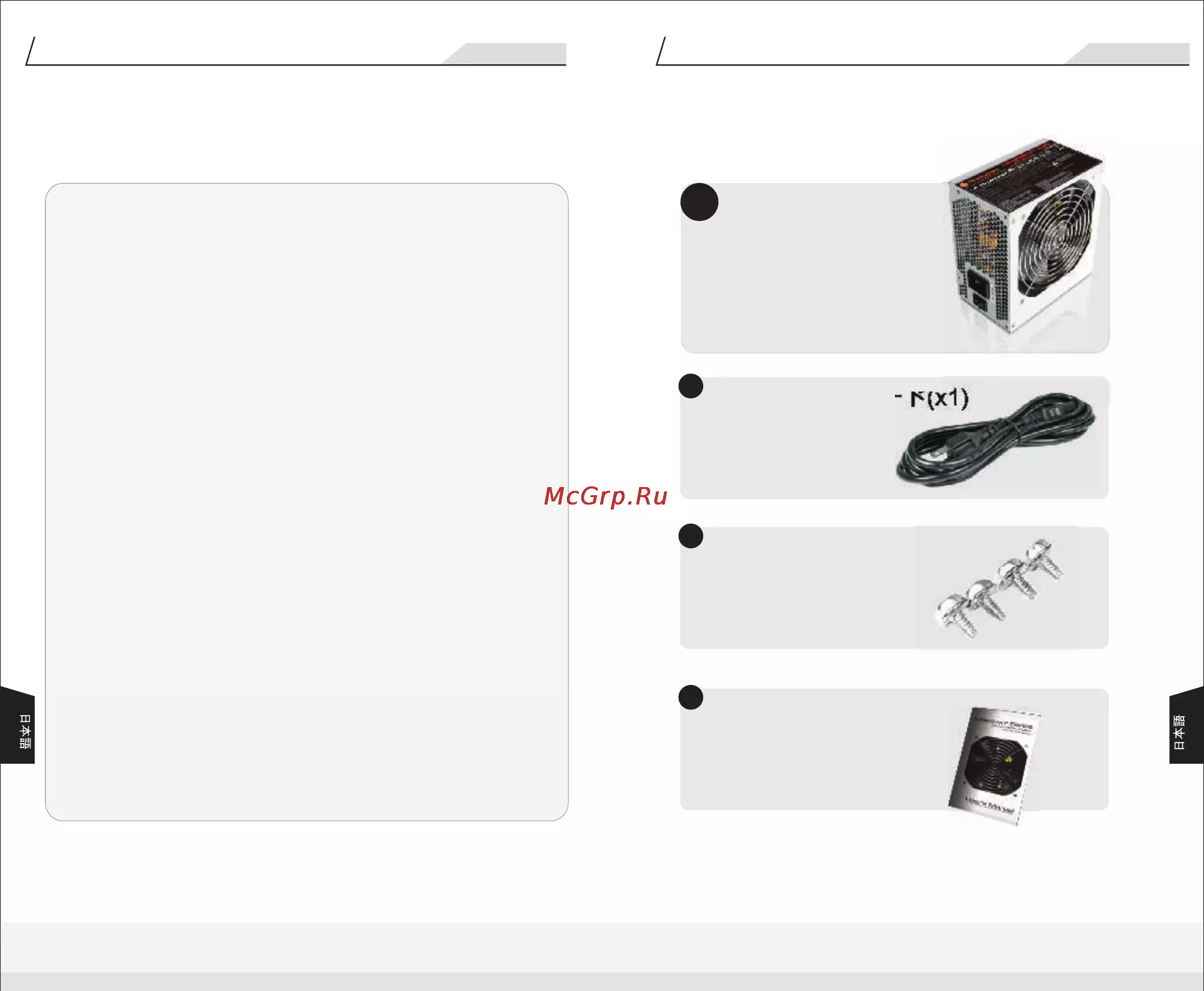

3. 電源コネクタの概要
注: システムの電源がオフで、プラグが抜かれていることを確認し
てください。古い電源装置からAC電源コードを抜きます。
03 04
ワット量
P/N
W0292 W0293 W0294
350W 450W 500W
20+4
コネクタ
ピンメイン
4 +12V CPU
コネクタ
ピン
8 +12V CPU
コネクタ
ピン
6 PCI-E
コネクタ
ピン
SATAコネクタ
周辺機器用
コネクタ
フロッピー
コネクタ
1 1 1
1 1 1
0 0 1
1 1 2
2 4 4
5 5 5
1 1 1
モデル
コネクタタイプ
コネクタとケーブル長
350W /
450W /
500W
350W
450W / 500W
350W
450W / 500W
350W
450W / 500W
24ピン
ATX 12V 4ピン
EPS 12V 8ピン
モレックス & FDD
SATA
PCI-E 6ピン
1 x 24
W0293 / W0294 (400mm)、W0292 (350mm)
ピンメインコネクタ:
1 x ATX 12V 4
W0293 / W0294 (400mm) W0292 (350mm)
ピンコネクタ:
、
1 x EPS 12V 8
W0294 (400mm)
ピンコネクタ:
5 x & 1 x FDD
(350mm+100mm+100mm+100mm+100mm+100mm)
周辺機器 コネクタ:
5 x & 1 x FDD
(400mm+100mm+100mm+100mm+100mm+100mm)
周辺機器 コネクタ:
2 x S-ATA
(350mm+100mm)
コネクタ:
4 x S-ATA
(400mm+120mm+120mm+120mm)
コネクタ:
1 x 6 PCI-E
(350mm)
ピン コネクタ:
2 x 6 PCI-E
(400mm+100mm)
ピン コネクタ:
4. 取り付けステップ
1. コンピュータケースを開きます。ケースマニュアルの方向を参
照してください。
2. 付属の4本のねじで、ケースにPSUを取り付けます。
3. 24ピンのメイン電源コネクタをマザーボードと周辺機器に接続
します。 マザーボードが20ピンコネクタを使用している場合、
24ピンコネクタの4ピンアクセサリを取り外します。 注: 取り外
し可能4ピンセクションは、4ピン +12Vコネクタの代わりに使用
することはできません。
4. CPUに対して8ピンまたは4ピンコネクタを接続します。
5. 他の周辺機器の電源コネクタを、ハードドライブ、光学ドライ
ブなどのデバイスに接続します。
6. コンピュータケースを閉じ、AC電源コードを電源装置のACイン
レットに接続します。
170 X 140 mm
W0292~W0294_Litepower_350W~500W_Manual
