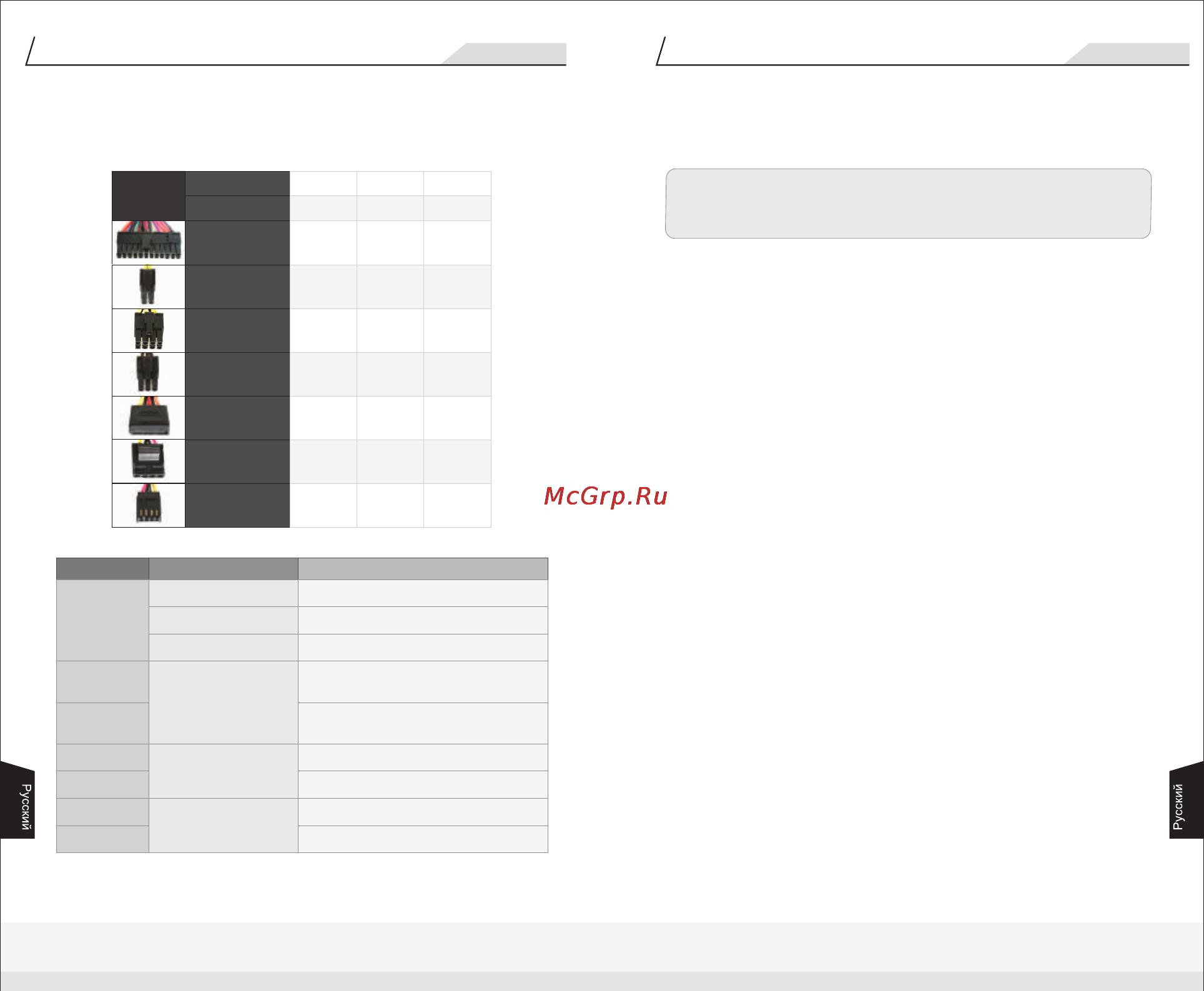

Thermaltake Litepower 450W [44/51] W0292 w0294_litepower_350w 500w_manual
>> > >>> > >
Litepower Series PSU Litepower Series PSU
ATX12V 2.3 Version ATX12V 2.3 Version
Thermaltake Litepower Power SupplyThermaltake Litepower Power Supply
Litepower Series PSU Litepower Series PSU
ATX12V 2.3 Version ATX12V 2.3 Version
Thermaltake Litepower Power SupplyThermaltake Litepower Power Supply
3. Разъемы питания
1. Откройте корпус вашего компьютера; пожалуйста,
следуйте инструкциям руководства пользователя к
корпусу вашего компьютера.
2. Установите БП в корпус, закрепив его четырьмя винтами,
которые имеются для этого в комплекте.
3. Подсоедините 24-контактный основной разъем к вашей
материнской плате и периферийному устройству.
Если материнская плата имеет 20-контактный разъем,
отсоедините 4-контактный расширитель от
24-контактного разъема. Примечание: отсоединяемую
4-контактную секцию нельзя использовать вместо
4-контактного +12В разъема.
4. Подсоедините 8-контактный или 4-контактный разъем
для ЦПУ.
5. Подсоедините разъемы других периферийных устройств,
таких как жесткие диски, оптические дисководы и т. д.
6. Закройте корпус вашего компьютера и подсоедините шнур
питания переменного тока к входу электропитания на БП.
03 04
Мощность
в Вт
Номер по
каталогу
W0292 W0293 W0294
350W 450W 500W
Основной
20+4-контактный
разъем
4-контактный
+12В разъем ЦПУ
8-контактный
+12В разъем ЦПУ
6-ти контактный
разъем для PCI-E
Разъем
стандарта SATA
Периферийный
разъем
Разъем для
гибкого диска
1 1 1
1 1 1
0 0 1
1 1 2
2 4 4
5 5 5
1 1 1
МОДЕЛЬ
Тип разъема
Разъемы и длина кабеля
350Вт /
450Вт /
500Вт
350 Вт
450Вт /500Вт
350 Вт
450Вт /500Вт
350 Вт
450Вт /500Вт
24-контактный
ATX 12В 4-контактный разъем
EPS 12В 8-контактный
Molex & FDD
Стандарта SATA
PCI-E 6-контактный
1 x 24-контактный основной разъем:
W0293 / W0294 (400мм) ,W0292 (350мм)
1 x ATX 12В 4-контактный разъем:
W0293 / W0294 (400мм) ,W0292 (350мм)
1 x EPS 12В 8-контактный разъем:
W0294 (400мм)
5 x периферийных разъемов и 1 x разъем
питания FDD:
(350мм+100мм+100мм+100мм+100мм+100мм)
5 x периферийных разъемов и 1 x разъем
питания FDD:
(400мм+100мм+100мм+100мм+100мм+100мм)
2 x разъема S-ATA:
(350мм+100мм)
4 x разъема S-ATA:
(400мм+120мм+120мм+120мм)
1 х 6-контактный разъем для PCI-E:
(350мм)
2 х 6-контактных разъема для PCI-E:
(400мм+100мм)
4. Installation Steps
Примечание: Убедитесь, что ваша система выключена и
отключена от источника питания. Отсоедините шнур питания
переменного тока от вашего старого источника питания.
170 X 140 mm
